產品名稱： |
手持式粗糙度儀 |
| 產品型號： |
TR200，TR210，TR220 |
| 產品別稱： |
手持式粗糙度儀 粗糙度儀 表面粗糙度儀 |
| 所屬分類： |
粗糙度儀 |
| 產品簡介： |
TR210粗糙度儀給出的參數符合GB/T 3505-2000《產品幾何技術規范 表面結構 輪廓法 表面結構的述語、定義及參數》。TR210適用于生產現場，科研實驗室和工廠計量室�？蓽y量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出來 |
|
|

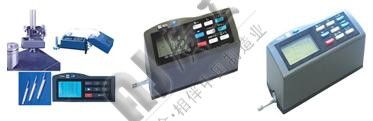

TR200手持式粗糙度儀 TR210粗糙度儀 TR220表面粗糙度儀
一.TR200手持式粗糙度儀
1.手持式粗糙度儀的產品說明
TR200粗糙度儀適用于生產現場，可測量多種機加工零件的表面粗糙度，根據選定的測量條件計算機相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形,并可在打印機上輸出，亦可與PC機進行通訊。
2.手持式粗糙度儀的儀器特點
高精度電感傳感器;可測量顯示13個粗糙度參數;流行的菜單操作方式;具有圖形顯示功能;傳感器觸針位置指示;帶存儲功能的自動關機;多語言工作方式選擇;機電一體化設計，體積小，重量輕，使用方便.
采用DSP(數字信號處理器)進行數據處理和控制，速度快，功耗低;高品質鋰離子充電電池，容量高，無記憶效應，連續工作大于20小時;連接時代TA系列打印機，可以打印測量參數及輪廓;標準RS232接口;可與PC機通訊;可選配曲面?zhèn)鞲衅鳒y量凹凸面,小孔傳感器測量內孔粗糙度.
3.手持式粗糙度儀的主要技術參數
測量參數：Ra、Rz、Ry、Rq、Rp、Rm、Rt、R3z、Rmax、Sk、S、Sm、tp；
測量范圍：Ra：0.025μ～12.5μ；
顯示范圍：Rz、 R3z、 Ry、Rt、Rp、Rmax、：0.02μ～160μ；Sm、S：1mm ;tp：1～100%(%Ry)
取樣長度l：0.25mm, 0.8mm, 2.5mm 評定長度ln：1l～5l(可選)
測量行程長度：3l～7l(可選)
示值誤差：≤±10% 示值變動性：< 6%
傳感器類型：電感傳感器
針尖角度：90° 針尖半徑：5μ 針尖材料：金剛石
最高分辨力： 0.01μ
可測量最小孔徑： 2mm 可測量曲面最小曲率半徑：3mm
濾波器： RC、PC-RC、GAUSS、D-P
輪廓曲線： 濾波輪廓、不濾波輪廓和tp曲線
顯示： 128×64點陣液晶(帶背光)，可顯示全部參數及圖形
標準： 符合ISO/DIN/JIS/ANSI
數據輸出： 標準RS232接口，可連接PC機和打印機
打印輪廓放大比： Vv：200x～20000x Vh：20x、50x、200x
電池容量： 10000mAh(大于3000次測量)
充電電壓： 220V，50Hz 工作溫度：5～40℃
主機外形尺寸： 141mm×56mm×48mm
主機重量： 440克
4.手持式粗糙度儀的標準配置及可選附件
TR200主機;TS100標準傳感器;多刻線標準樣板;電源適配(220V，50Hz);護套;支架;通訊電纜;改錐;使用說明書;合格證書.
TS110曲面?zhèn)鞲衅鳌S120小孔傳感器;TA610測量平臺 TA620測量平臺 TA630微調平臺 TA631微調平臺;TA220s打印機 TA210打印機;磁性表座連接軸;PC軟件(Data View for TR200);延長桿;側向轉接桿;連接體部件.
二.TR210粗糙度儀
1.TR210粗糙度儀的產品說明
TR210粗糙度儀給出的參數符合GB/T 3505-2000《產品幾何技術規范 表面結構 輪廓法 表面結構的述語、定義及參數》。TR210適用于生產現場，科研實驗室和工廠計量室�？蓽y量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示出來。
2.粗糙度儀的性能特點：
• 采用DSP芯片進行控制和數據處理，速度快，功耗低;內置鋰離子充電電池及控制電路，容量高、無記憶效應，充電時間短,連續工作時間長,大于20小時
• 多參數測量：Ra、Rz、Rq、Rt;高精度電感傳感器;RC、PC- RC、GAUSS、D-P四種濾波方式;符合ISO和GB標準;段碼液晶顯示器，具有背光功能;人機對話，界面直觀、操作極其簡單;機電一體化設計，體積小，重量輕，使用方便快捷;帶有測值存儲功能及存儲數據查詢
• 內置標準RS232接口可連接時代TA220s打印機，可打印全部參數;具有自動關機、多種提示說明信息;可選配曲面?zhèn)鞲衅�、小孔傳感器、深槽傳感器、測量平臺、接長桿等附件
3.粗糙度儀的主要技術參數：
測量參數：Ra、Rz、Rq、Rt
取樣長度：0.25mm，0.8mm，2.5mm三擋可選
評定長度中含有5個取樣長度(5L)
測量范圍Ra：0.025-12.5(µm)
量程范圍：160μm
觸針角度：90°
導頭縱向半徑：45mm
針尖材料：金剛石
針尖半徑：5μm±1μm
觸針測力：4mN(0.4gf)
最大驅動行程：18mm/0.71inch
驅動速度
測量時： 當取樣長度= 0.25mm Vt=0.135mm/s
當取樣長度= 0.8mm Vt=0.5mm/s
當取樣長度= 2.5mm Vt=1mm/s
返回時： V=1mm/s
示值誤差不大于±10%
示值變動性不大于6%
粗糙度儀的測量量程范圍和分辨力：
測量范圍 分辨力
±20μm 0.01μm
±40μm 0.02μm
±80μm 0.04μm
粗糙度儀外形尺寸和重量：
外形尺寸為：140mm×52mm×48mm，重量約440g
粗糙度儀的標準配置：
主機、標準傳感器、電源適配器、改錐、RS232通訊電纜、傳感器護套、可調支架、Ra值標準樣板
三.TR220表面粗糙度儀
1.TR220表面粗糙度儀的簡單介紹:
TR220表面粗糙度儀適用于生產現場，科研實驗室和工廠計量室�？蓽y量多種機加工零件的表面粗糙度，根據選定的測量條件計算相應的參數，在液晶顯示器上清晰地顯示全部測量結果及圖形，并可在打印機上輸出，亦可與PC機進行通訊。在儀器里可以對測值進行存儲及存儲數據查詢。
2.粗糙度儀的功能特點
• 高精度電感傳感器;可測量顯示19個粗糙度參數；采用DSP(數字信號處理器)進行數據處理和控制，速度快，功耗低；高品質鋰離子充電電池，容量高，無記憶效應，連續工作大于20小時；連接時代TA220S打印機，可以打印測量參數及輪廓圖形；可測量Rk參數及顯示Rk曲線圖;可自定義系統時鐘，開機時顯示當前時鐘，存儲測量值時顯示時間.
• LCD圖形顯示功能；中英文菜單式操作界面；標準RS232接口，可與PC機通訊;傳感器觸針位置指示；帶存儲功能的自動關機;帶有測值存儲功能及存儲數據查詢功能;帶有系統自檢功能；
3. TR220表面粗糙度儀的主要技術參數
測量參數：Ra、Rq、Rz、Rt、Rp、Rv、Ry、RS、RSm、RSk、Rz(JIS)、R3z、Rmax、RPc、Rk、Rpk、Rvk、Mr1、Mr2；
測量范圍：Ra：0.025μm～12.5μm；Rz、R3z、Ry、Rt、Rp、Rmax、Rv、Rz(JIS)：0.02μm～160μm；RSm、RS：1mm；Rmr：0～100%(%Ry)；RSk：0～100%；
最高分辨力： 0.01μ； 評定長度ln：1l～5l(可選)；
取樣長度l： 0.25mm，0.8mm，2.5mm，自動；傳感器類型：電感傳感器；
測量行程長度：3l～7l(可選)；
最大驅動行程：17.5mm/0.71inch
示值誤差： ≤±10%；示值變動性：< 6%；
針尖角度： 90°；針尖半徑：5μm；針尖材料：金剛石；
配TS120可測量最小孔徑：2mm；
配TS110可測量曲面最小曲率半徑：3mm；
配TS130可測量溝槽、臺階最大深度：3mm；
配TS131可測量溝槽、臺階最大深度：10mm；
濾波器： RC、PC-RC、Gauss、D-P；
標準： 符合ISO和GB標準，兼容DIN、ANSI、JIS；
輪廓曲線： 濾波輪廓、不濾波輪廓、支承率曲線、Rk參數圖形、直接輪廓；
顯示： 128×64點陣液晶(帶背光)，可顯示全部參數及圖形；
數據輸出： 標準RS232接口，可連接PC機和打印機；
打印輪廓放大比： Vv：200x～20000x Vh：20x、50x、200x；
充電電壓： 220V，50Hz；工作溫度：0～40℃；
主機外形尺寸： 140mm×56mm×48mm；主機重量：440克。
4.表面粗糙度儀標準配置及可選附件：
TR220主機;TS100標準傳感器;多刻線標準樣板;電源適配(220V，50Hz);傳感器護套;可調支架;改錐;使用說明書;合格證書
TS110曲面?zhèn)鞲衅?nbsp;TS120小孔傳感器 TS130深槽傳感器 TS131深槽傳感器TA610測量平臺 TA620測量平臺 TA630微調平臺 TA631微調平臺;TA220s打印機 TA210打印機;磁性表座連接軸;PC軟件(TIMESurf for TR220)及通訊電纜;延長桿;側向轉接桿;連接體部件
|
|
