DC30便攜式針孔電火花檢測儀 PoroTest7針孔電火花檢測儀

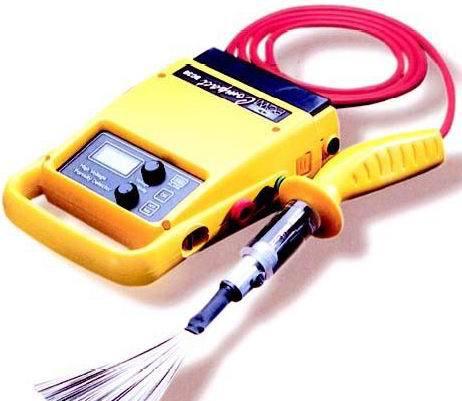

一、DC30便攜式針孔電火花檢測儀
PCWI DC30便攜式針孔電火花檢測儀為高壓儀器。DC30針孔電火花檢測儀用于檢測導電基體上的非導電涂敷表面(包括混凝土)的涂層孔隙(小孔和縫隙)，是儲料罐、閥門和管道防腐層檢測的理想儀器。PCWI DC30便攜式針孔電火花檢測儀為ABS外殼，美觀、堅固、耐用，可提供高達30Kv的穩定直流輸出。配有瞬時和連續開啟開關，可保證檢測儀安全瞬時接通或連續工作。改變電壓時無需更換電池和探頭--檢測儀配有可單獨充電的卡裝電池，10小時電池可充滿。LCD液晶顯示屏可顯示工作電壓和電池狀態。
DC30便攜式針孔電火花檢測儀的性能特點：
最新針孔檢測技術
澳大利亞產品
ABS外殼
重量輕
瞬時開關
自動關機
數字顯示工作電壓及電池狀態
直流穩壓 電壓范圍0－15Kv和0－30Kv，滿量程調節
測試電流恒定
控制精密
過載保護功能
DC30便攜式針孔電火花檢測儀的技術參數：
型號 DC30
電壓范圍 0-30Kv
分辨率 100v
主機重量 2.2公斤
裝箱重量 6公斤
顯示 LCD3位半數字顯示
電源 100v硅膠電池3Ah插裝式
尺寸 260x160x70mm
故障報警 音頻和視頻報警
探頭線 2米高壓硅橡膠線
電池狀態 LCD液晶顯示
DC30便攜式針孔電火花檢測儀的標準配置：
主機、探頭、電池、充電器、微型電流峰值表、帶氖燈探頭手柄、450mm探頭加長桿、2米探頭線、7米帶夾地線、扇刷、250毫米平刷、60毫米平刷連接器、耳機、背帶及腰帶、儀器箱、操作說明書。
選件：各種用途探頭。如環狀探頭,用于管道探測。
二、 PoroTest7針孔電火花檢測儀
【簡單介紹】 PoroTest7電火花檢測儀,保護涂層的缺陷如針孔、裂隙和裂紋，如果未被發現，將削弱產品抗腐蝕的能力。EPK特制的PoroTest 7可無損檢測出涂層的針孔，并可根據材料的厚度自動調節測量電壓 。
針孔檢測與防腐
保護涂層的缺陷如針孔、裂隙和裂紋，如果未被發現，將削弱產品抗腐蝕的能力。EPK特制的PoroTest 7可無損檢測出涂層的針孔，并可根據材料的厚度自動調節測量電壓。主要用于防腐保護的質量保證。
測量原理和應用行業
PoroTest 7用于檢測針孔和裂隙，可測量導電性基體（如鋼鐵，鋁，等）上的一切絕緣涂層。
儀器包括一個高壓探頭，內置高壓發生器和測試電極。主機帶數字顯示屏和控制面板。主機為便攜式，由堅固的ABS塑膠制成，帶提手。高壓探頭和主機之間由一根堅固的電纜連接。檢測時，主機自動設置對應材料厚度的檢測電壓，當檢測到針孔時，會釋放出電火花。除電火花外，儀器還會發出聲光報警信號，并記錄下針孔數。
特別適用于：輸送管道，船體，油箱和儲藏罐的內外涂層；陶瓷，油漆，橡膠和瀝青的內涂層，GFK和其他塑膠材料。
◆ 功能強大，環保型設計適用于現場檢測
◆ 輕巧便攜的測量電極，易于操作
◆ 用戶友好的按鍵式面板，菜單操作
◆ 測量方法符合DIN 55670標準
◆ 15種敏感度設置
◆ 根據材料厚度預設測量電壓
◆ 背光顯示屏，顯示現在的測量電壓，針孔數量和材料厚度高壓探頭，發現針孔指示（紅色LED燈）
◆ 剩余電壓顯示
◆ 超過針孔設置極限值報警
◆ 符合德國安全標準VDE0411第1部分：探頭電壓和最大放電
◆ 率在安全標準規定范圍內
◆ 電源：AC或內置電池
◆ 低電量顯示
產品優勢：
◆ 快速檢測出絕緣材料上的針孔
◆ 在標準DIN55670描述的測試條件下，能有效檢測出針孔
◆ 通過對剩余電壓的顯示提供額外的安全保護
◆ 新型的簡潔、環保設計，重量極輕，易于攜帶
◆ 電極測量范圍寬，適用于更多情況
◆ 設置適合的測量電壓，使測量更安全，不會損壞被測材料
◆ 各種測量電壓供選擇
◆ 通過電子控制獲取準確而穩定的測量電壓
◆ 無需其他儀器測量電極的電壓
◆ 測量電壓直接顯示在主機數字顯示屏上
◆ 用戶可選擇菜單語言：德語，英語，法語和西班牙語。其他語種需特別訂制
各種高壓探頭
無損針孔檢測要求不同的高壓范圍。PoroTest 7提供兩種高壓探頭，可互換使用。用戶可選擇電極，插入高壓探頭即可。預設測量電壓，數字屏顯示電壓值，通過電子控制管理。PoroTest 7使用安全，高壓探頭對于使用者是絕緣和絕對安全的。符合德國安全標準VDE 0411第1部分：最大放電率和探頭電壓都不超過安全標準值。
◆ 高壓探頭，型號P7：0.5——7KV
◆ 高壓探頭，型號P35：6——35KV
◆ 設定電壓精確度：±（0.1KV+3%讀數）
測量原理
用高壓電極在表面平滑移動，發現針孔時會與導電基體之間產生電火花。
測量電壓在500伏到35000伏之間可調。被測絕緣材料厚度可從30微米到11.3毫米。
適配電極
EPK提供全面廣泛的特殊電極供選擇：
◆ 滾動彈簧或環狀電極，用于測量管道外壁
◆ 刷狀電極，用于測量管道外壁和內壁
◆ 掃帚形電極，用于測量塑膠，陶瓷或橡膠等大面積涂層表面
◆ 導電硅膠電極，用于敏感型表面
主要技術參數
|
高壓測頭 |
P7 |
P35 |
|
檢測電壓 |
0.5-7KV |
6-35KV |
|
涂層厚度 |
0.03mm-1.7mm |
1.4mm-11.3mm |
|
設定電壓精確度 |
±(0.1KV+3%讀數) |
|
使用溫度 |
0 ～50℃ |
|
濕度 |
避免表面凝結露水(參見DIN 55670) |
|
報警信號 |
90分貝，每處針孔報警0.1秒，如短路發出連續報警聲 |
|
測試電壓顯示 |
LC顯示屏，3位數字 |
|
電源 |
最大電壓：100V 最大電流：0.4A 電池工作時間：20h(P7)/10h(P35) |
|
蓄電池 |
4節C電池，3.5Ah，鎳氫電池，可更換，4小時快充 |
|
外形尺寸/重量 |
主機：225mm x 150mm x 85mm/ 1400g 測頭：274mm x 63mm / 550g |
|
充電器 |
110到230V，50/60Hz，自動轉換 |
|
適用標準 |
DIN 55670，DIN 50191(VDE 0104)，DIN EN 61010/第1部分(VDE 0411/第一部分) |
標準配置 · 堅固的塑料手提箱 · 主機內置蓄電池 · 連接探頭和主機的電纜 · 高壓探頭 · 金屬掃帚形電極 · 導電硅膠電極，200毫米寬 · 接地磁鐵 · 接地鐵夾 · 等電位電纜，5米長 · 電源線 · 肩帶
|
