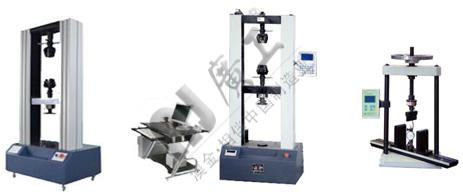

微機控制人造板萬能試驗機 數顯電子式木材萬能試驗機 手動液晶顯示人造板萬能試驗機
一、WDW-10D微機控制人造板萬能試驗機
微機控制電子式人造板試驗機是針對人造板、飾面人造板進行各種理化性能試驗測試研制生產的，滿足GB17657-1999《人造板及飾面人造板理化性能試驗方法》要求，能夠進行表面膠合強度、靜曲強度和彈性模量、握螺釘力、內結合強度等測量試驗，本人造板萬能試驗機同時滿足德國標準及日本標準。
本機除了擁有WDW-10C的全部?jī)?yōu)點以外，還具有以下特點
（一）、微機控制人造板萬能試驗機主要結構特點：
1.主機為門式等強度框架。機械傳動采用日本富士全數字交流伺服電機和驅動器和德國艾斯樂精密減速機、德國霹西滾珠絲杠副傳動，主機功率損耗小，無間隙傳動，能做低周疲勞等試驗。而且傳動平穩，響應快、噪聲低，
2.可選用雙空間工作方式，如上空間做拉伸，下空間做壓縮、彎曲試驗，上、下空間試驗無需裝卸夾具
3.伺服單元采用日本富士全數字交流伺服電機和驅動器。
4.測力傳感器，采用廣州電測產品
5 具有自動調零、自動標定等功能；
6. 具有超載、超行程、過壓、過流、過熱等保護功能；
7. 配有液晶控制盒，方便于移動橫梁調整；具有快/慢、步進等多種控制功能。
（二）、微機控制人造板萬能試驗機主要技術指標
1.最大試驗力：10KN
2. 有效測力范圍：0.4%—100%（FS），內外不分檔
3.力分辨力： 1/300000（全程分辨率不變）
4.力示值相對誤差：±0.5%
5.試驗速度范圍：0.01-500mm/min(無級調速，任意設置)
6.速度示值相對誤差：±0.5%
7.速度對應允許試驗力：100mm/min以下時為最大試驗力，100mm/min以上時為最大試驗力的50% 。
8.位移分辨率：0.001 mm
9.位移示值相對誤差: ±0.2%
（三）、微機控制人造板萬能試驗機標準配置
1.試驗機主機(10000N門式結構) 一臺
2.液晶控制顯示系統 一套
3.日本交流伺服電機及其調速系統 一套
4.高精度負荷傳感器(10kN) 一套
5.附具類：
5.1 表面膠合強度附具 5.2 內結合強度附具 5.3表面結合強度
5.4 靜曲強度附具 5.5 彈性模量裝置 5.6 握釘力附具
6.聯想品牌微機 一套
7.A4噴墨打印機 一臺
8.人造板專用試驗軟件 一套
二、電子式木材人造板萬能試驗機
（一）、電子式木材人造板萬能試驗機的主要功能及適用范圍
WDW-10C電子式人造板試驗機，可對各種膠合板、刨花板、中密度纖維板等人造板和飾面人造板的各項力學性能指標進行測試和分析研究;本產品廣泛應用于木材深加工業、人造板生產企業，可根據國家標準 度、靜曲強度、彎曲彈性模量、表面結合強度、膠合強度、握螺釘力等常規試驗數據。該設備是生產制造企業、建筑施工單位、產品質量監督檢驗所以及建材產品檢測部門必備的檢測設備。
本機可以加配打印機、打印所測數據
（二）、電子式木材人造板萬能試驗機的主要技術指標
序號 檢 驗 項 目 技 術 要 求
1、最大試驗力 10KN
2、準確度 0.1N
3、變形最小讀數值 0.01mm
4、示值相對誤差 ±1%
5、試驗力示值重復性相對誤差 ≤1%
6、試驗力零點相對誤差 ±0.1%
7、速度范圍 0.2-500mm/min
8、試驗空間 400X800mm
9、試驗機尺寸 650×500×1680 mm
10、加載方式 電動
11、電源電壓（必須有可靠的接地措施） ～220V±10% 50Hz
（三）、電子式木材人造板萬能試驗機的工作環境條件
1、在室溫100C～350C范圍內，相對濕度不大于80%；
2、在穩固的基礎或工作臺上正確安裝，水平度為0.2/1000；
3、在無震動、無腐蝕性介質和無較強電磁場干擾的環境中；
4、電源電壓的波動范圍不應超出額定電壓的±10%。
（四）、電子式木材人造板萬能試驗機試驗機的結構特征及工作原理
本機由機械、電氣二大部分組成
4.1機械部分結構及工作原理：
本試驗機為上空間拉伸，下空間壓縮采用電動加載方式，底部是整機結構承載支架，內部包含有電機驅動器、加載電機、減速機構、動力傳動機構等部件；上部是試樣夾持及力值、變形測量機構，包含有加載傳動機構、試樣拉伸夾具、測力傳感器、光電編碼器等主要部件。
4.2 電氣部分：
電氣部分由顯示測量控制部分組成。顯示測量控制部分實現各種控制、顯示、數據采集、處理等功能。主控制器可以根據不同的試驗要求，選擇拉伸、壓縮等試驗?zāi)Ｊ�，并設置各試驗?zāi)Ｊ皆嚇訁?shù)，調整好試樣后，按試驗鍵，系統即可自動啟動試驗，并根據相應的試驗條件，自動判斷停機處理，同時顯示相應的試驗結果。
4.3 本機的幾項主要功能：
4.3.1 全開放性參數設置
4.3.2 設置參數永久保存，下次開機自動讀取顯示
4.3.3 浮動零點設置，可隨時調整零點
4.3.4 峰值保持及存儲，常值跟隨；
4.3.5 在有效速度范圍內，速度值任意設置；
4.3.6 橫梁移動過程中的速度快捷切換功能
4.3.7 靈活的數據查詢顯示功能；
4.3.8 過載停機、音頻報警保護功能；
4.3.9 試驗結束自動判斷功能；
4.3.10 極限位置保護等；
三、手動液晶式木材萬能試驗機
液晶式人木材造板萬能試驗機是針對人造板、飾面人造板進行各種理化性能試驗測試研制生產的，滿足GB17657-1999《人造板及飾面人造板理化性能試驗方法》要求，能夠進行表面膠合強度、靜曲強度和彈性模量、握螺釘力、內結合強度等測量試驗，是人造板、木材生產企業及質量監督部門理想檢測設備。
（一）、液晶式人木材造板萬能試驗機特點：
1.采用兩立柱臺式臺式結構，體形小巧、造型美觀。
2.采用手輪旋轉加載、方便、快速。
3.配置寬屏液晶顯示控制系統，實時顯示試驗力、試驗力峰值。
（二）、液晶式人木材造板萬能試驗機主要技術指標：
1.最大試驗力：10000N
2.試驗力精度:優于±1%
3.試驗力分辨率：1N
4.試驗空間有效寬度: 400mm
5.保護功能：超過最大試驗力2%-5%時自動停機。
6.試驗機主機形式:臺式框架。
（三）、液晶式人木材造板萬能試驗機基本配置
1. 試驗機主機(10000N) 一臺
2. 液晶控制顯示系統 一套
3. 高精度負荷傳感器(10kN) 一套
4. 木材人造板專用夾具 一套
木材人造板其他相關檢測設備 詳見我司為廣東歐派櫥柜企業所設計實驗室方案：
近期同類型設備典型客戶:
廣東歐派集團有限公司 南寧陽光人造板有限公司
廣州尚藝木制品有限公司 廣州逸駿家具有限公司
湖北萬樹集團 東莞震興家俬有限公司
香港皇朝家私集團 東莞駿通木業有限公司
英普仕家具有限公司 佛山市南海新元素板業有限公司
東莞美時家具有限公司 佛山市南海禾潤木業制造廠
東莞市德霖木業有限公司 佛山市南海冠華木業有限公司
廣西東森木業有限公司 佛山天龍木業有限公司
廣州市澳安木業有限公司 深圳雅蘭家具有限公司
廣安市質量技術監督檢測中心 佛山市南海區衡之美裝飾材料有限公司
深圳市駿豐難燃木制品有限公司
|
