1.線材扭轉試驗機的主要用途及適用范圍:
EZ—10金屬線材扭轉試驗機，依據《GB/T239-1999線材扭轉試驗方法》規定的技術要求制成。是我廠研制的一種數顯計數的新型線材扭轉試驗機，主要用于Ф3.0～Ф10金屬線材的扭轉試驗。用于測定金屬線材在單向或雙向扭轉中承受塑性變形的能力及顯示線材的表面和內部缺陷。為生產線材和使用線材的單位提供了可靠的測量手段。
2.線材扭轉試驗機的主要規格、技術參數和技術指標：
序號 項 目 名 稱 規格參數及指標
1 檢測線材直徑 (mm) Ф0.5～Ф10.0
2 兩夾頭同軸度 (mm) ＜Ф0.4
3 移動導軌在全長范圍內的平直度 (mm) ＜0.2
4 兩夾頭間最大距離 600
5 扭轉盤旋轉速度（轉/分 ） 0～60±10%
6 旋轉圈數最小讀數值 1
7 鉗口硬度 HRC 55～65
8 軸向加力砝碼 ±1%
9 試驗機工作噪聲 ＜70dB
10 電源電壓（必須有可靠的接地措施） ～220V 50Hz
3.線材扭轉試驗機的工作條件：
3.1 在室溫100C～350C范圍內；
3.2 在穩固的基礎或工作臺上,正確安裝，其水平度小于0.2%；
3.3 在無振動的環境中；
3.4 周?chē)鸁o(wú)腐蝕性介質；
3.5電源 交流 220V±10% 50Hz

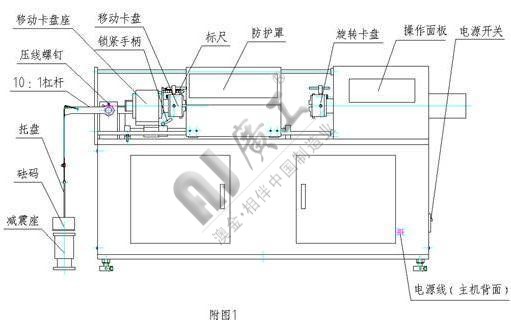

4.線材扭轉試驗機的結構特征及工作原理
EZ—10線材扭轉試驗機由機械部分和電器兩大部分組成。線材扭轉圈數計數為電子計數。試驗過程中按照標準施加的軸向力、旋轉加力、試驗試件斷開時的圈數鎖存、終止試驗均由電子電路控制，操作簡單方便。
4．1 機器的左端為軸向可移動夾具，夾具的移動采用了滑動軸承，摩擦阻力小，可靠的保證了軸向移動的平直度。
4. 2 移動夾具下方裝有可移動導軌，試驗時根據試樣的要求調節左右卡盤之間的距離，調整好后通過鎖緊手柄鎖緊移動卡盤 |
