電子扭轉試驗機是由加載系統、傳動系統、STC300數字式數據采集處理系統及計算機測量控制顯示系統等組成，適用于對金屬材料、非金屬材料以及各類構件如傳動軸、半軸等靜態力學的性能測試。該機采用臥式結構。計算機屏幕顯示，STC300數字式數據采集控制系統和全數字交流伺服系統組成閉環控制。采用行星擺線針輪減速器傳動，具有加載均勻、穩定、無沖擊現象、數據采集控制準確的特點。
試驗測試功能：Win2000/XP中文操作平臺，具有變結構PID參數調節功能，實現扭矩、扭轉角度、變形全閉環控制。使用以圖形為界面的視窗式操作系統，可設定顯示屏幕及操作面板；可設定試驗速度及各種控制參數；可實時顯示基本試驗結果（斷裂值、峰值）；可實時顯示試驗過程各種相關參數圖形；可實現系統診斷并顯示診斷結果。試驗機實現分級管理權限。不同的用戶可進入不同的管理界面、分三級用戶管理權限。
整機利用日本進口全數字交流伺服控制系統及STC300數字式數據采集處理系統，光電編碼器采集試樣的扭轉角度。本試驗機符合JB/T9370—1999《扭轉試驗機技術條件》及GB/T2611《試驗機通用技術要求》，GB/T3098.13《緊固件機械性能螺栓與螺釘的扭矩試驗和破壞扭矩》的相關數據處理要求。用戶也可以提供相關的技術標準，按照用戶提供的標準實現試驗方式的控制以及相關數據采集及處理。
一. 電子式扭轉試驗機 適用的試驗方法標準
1、JB/T9370—1999《扭轉試驗機技術條件》
2、GB2611—92《試驗機通用技術要求》
3、GB/T10128-1988《金屬室溫扭轉試驗方法》
二. 電子式扭轉試驗機 主要特點
1、主機采用臥式結構，主體結構采用框架鑄造結構，以保證整機的剛性。夾具采用優質合金結構鋼40CrNiMoA淬火（HRC45～50）方式，主傳動軸采用合金結構鋼淬火處理，保證其使用壽命。試樣的安裝、拆卸方便、快捷。夾頭的活動端采用精密直線導軌，將試件的軸向拉力減少到最小。
2、驅動系統由日本進口全數字交流伺服控制系統驅動。速度調節范圍寬，加載均勻、穩定。
3、傳動系統采用行星擺線針輪減速器傳動，保證傳動的均勻、穩定及傳動精度。橫向空間0～700mm范圍內任意手動調節。
4、測量顯示系統該機采用光電編碼器采集試樣的扭轉角度，高精度扭矩傳感器采集試樣的扭矩，高精度旋轉編碼器測量試樣的扭轉變形。計算機屏幕顯示試樣的扭矩、扭轉角度、扭轉變形以及各類曲線等。

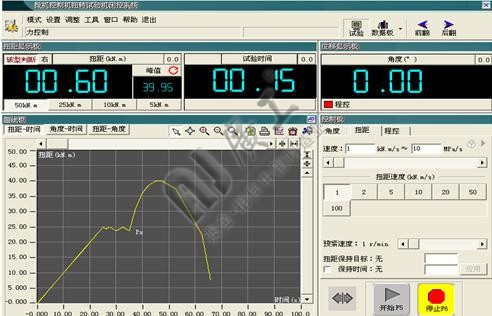

5、電子式扭轉試驗機軟件系統 ①控制模式采用智能專家設置系統，用戶可以根據自己的實際要求編制試驗過程控制方式，自動完成試驗。 ② Windows2000/XP全中文界面，人機對話方式。試驗的全部操作均借助CRT，通過計算機鍵盤與鼠標完成，計算機屏幕顯示試驗扭矩T，扭轉角度θ，扭轉次數，各種試驗曲線（扭矩-時間曲線、扭矩-角度曲線、角度-時間曲線等）試驗機工作狀態等。③曲線坐標的大小可以根據實際的試驗數據進行調整。④輸出打印各種試驗報表格式（報表格式可以Excel或Word格式輸出）。⑤符合JB/T9370—1999《扭轉試驗機技術條件》及GB10128—88《金屬室溫扭轉試驗方法》數據處理的相關要求。⑥可以檢測試件的切變模量G值、屈服點τs、上屈服點τsu、下屈服點τsl、抗扭強度τb等。扭矩和扭轉角自動跟蹤測量，并顯示試驗曲線。顯示試驗的扭矩值、扭轉角、扭轉速度。 試驗結束后，自動進行試驗數據處理，能自動求取材料的切變模量G、規定非比例扭轉應力τp、屈服點、上屈服點τsu、下屈服點τsl、抗扭強度τb等性能參數。能根據用戶要求可隨意編制報告格式并可輸出打印試驗報告。
三、微機控制電子式扭轉試驗機 主要技術指標
|
規格型號 |
ND-100 |
ND-200 |
ND-500 |
ND-1000 |
|
最大扭矩 |
100N.m |
200N.m |
500N.m |
1000N.m |
|
有效測扭矩范圍 |
1%～100%FS |
|
扭矩示值相對誤差 |
±1% |
|
扭矩分辨力 |
1/200000（全程不變化） |
|
扭轉角測量范圍 |
0～1000rad |
|
扭轉角示值相對誤差 |
±0.5% |
|
試驗轉速范圍 |
0.036～360°/min |
0.036～360（或0.36～360°）/min |
|
轉速示值相對誤差 |
±0.5% |
|
夾持試樣范圍 |
根據用戶要求確定 |
8～40 |
|
夾頭間距 |
0～<300mm> |
0～<500mm> |
|
電源 |
220V、50Hz、200W |
380V、50Hz、750W |
|
外形尺寸（W×D×H） |
300×900×<1100mm> |
530×1690×<1100mm> |
|
重量 |
<200kg> |
<800kg> |
四、微機控制電子式扭轉試驗機 軟件介紹
★試驗過程可以實現模擬再現。
★試驗機可以實現連續加載和任何負荷下保持載荷兩種功能。試驗過程中無沖擊和震動，具有良好的讀數穩定性。
★可以任意多條試驗曲線疊加對比、輸出打印。
★可以進行數字化調零和標定。
★試驗數據采用數據庫管理方式，便于查詢和維護。
★軟件系統的操作可以實現三級用戶管理，安全、方便、快捷。
|
