一 微機控制單臂電子式拉力試驗機產品特點
1. 主機
● 懸臂式結構，噴塑金機殼，外觀整潔雅致。
● 絲杠僅承受拉力,有效延長壽命及剛性穩定性.
● 精密絲杠副加載方式,雙螺母背緊消間隙,確保系統高剛性及高動態性能.
2. 交流伺服調速加載系統
● 交流伺服電機及驅動器采用日本松下公司產品 .選用精密減速機,該減速機為伺服電機專門配套產品,與電機直連,體積小, 噪聲小.具有驅動剛性高,升降速加速度大,可靠性提高,傳動調整環節少的特點.
● 交流伺服電機具有高達100000倍調速比,從而使橫梁升降速度在0.001-1000mm/min 內無級可調.同時基于交流伺服控制技術的進步,速度控制精度優于1%.該伺服驅動器完全實現了恒轉矩,恒轉速等控制方式,具有完善的過流過壓保護功能.內嵌加減速運行模式,切換平滑穩定.
3. 全硬件內置控制系統
自行研制的控制系統，全數字嵌入式控制技術；采樣頻率高達1000HZ(一秒鐘采集1000個有效數據)完全實現了等速位移控制、等速試驗力控制、等速應變控制，可以做低周期的循環試驗，控制性能優良，全數字硬件實現方式，抗干擾能力強，穩定性好。
完備的傳感器檢定、傳感器線形修正等基本功能.
多通道輸入功能,方便用戶附加引伸計等場合使用.
4. 自主版權基于Windows 平臺電子式拉力試驗機專用軟件
● 完全操控并提升硬件控制系統能力，可依據國標對各種鋁材、鋼帶、金屬圓棒及非金屬材料進行拉伸,壓縮抗折等試驗。
● 試驗曲線”負荷—時間”、”負荷—位移”、”位移—時間”、”變形—時間”等7種曲線可選
● 曲線實時顯示、放大、比較、遍歷等功能
● 數據庫管理，便于歷史數據回溯及聯網
● 模板報表方式，簡單易學
● 智能、方便, 專業友好的人機界面.
5. 試樣裝夾時橫梁的快/慢升降可調整，操作靈活、切換隨意。
6. 試驗結束后自動返回初始位置的功能，適應快速實驗要求。
7. 完善的安全保護功能
8. 安全急停功能
9. 執行標準：GB/T16491-1996，《電子式拉力試驗機》及JJG-1986《電子式拉力試驗機檢定規程》、GB/T228-2002、GB/T7314-87等
二微機控制單臂電子式拉力試驗機主要技術指標
1.額定試驗力： 0-5000N
2.試驗力測量范圍: 0.4%-100%FS(全程不分檔,內外分辨率不變)
3.試驗力精度: ±0.5%(量程范圍內)
4.位移分辨力: 0.0001mm
5.位移示值精度: 示值的±0.5%
6.速度調節范圍: 0.001—1000mm/min
7.速度控制精度: 設定值的±1%
8.試驗有效行程: 0-800mm
9.保護功能： 超過最大試驗力2%-5%時自動停機。
10. 試驗機主機形式: 懸臂式結構。
11. 電源: AC220V50Hz
12. 功率： 0.5KW

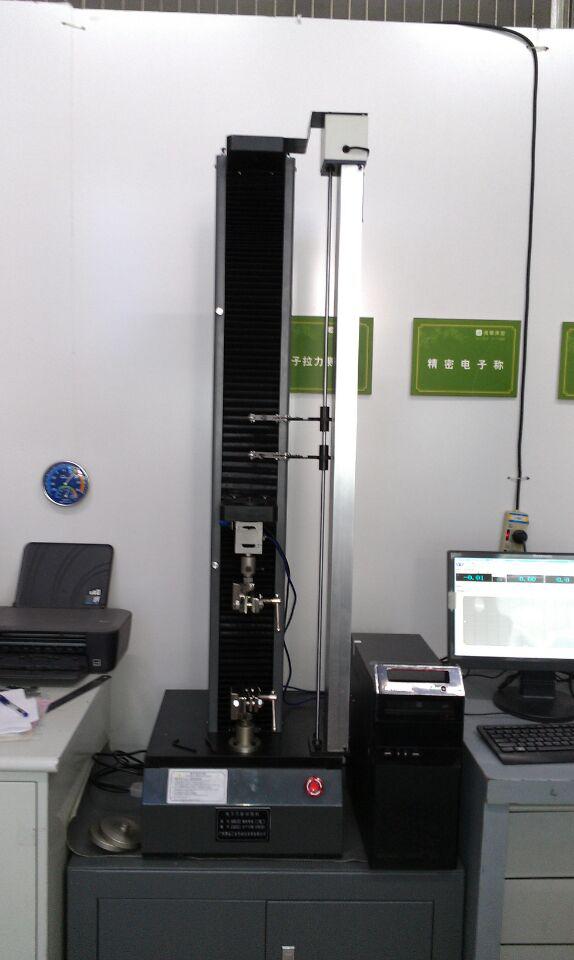

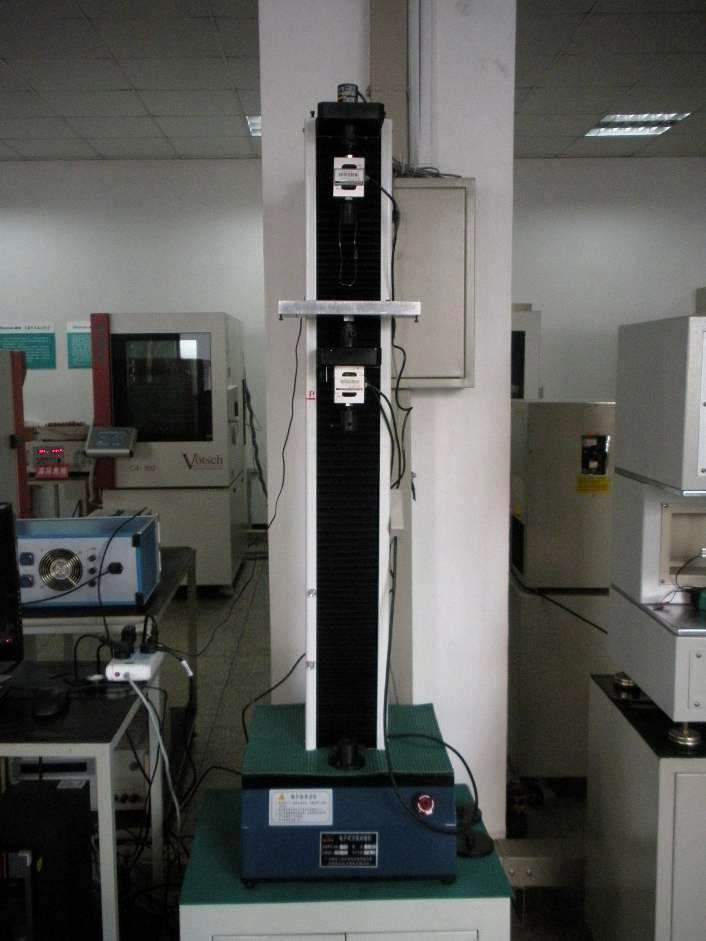

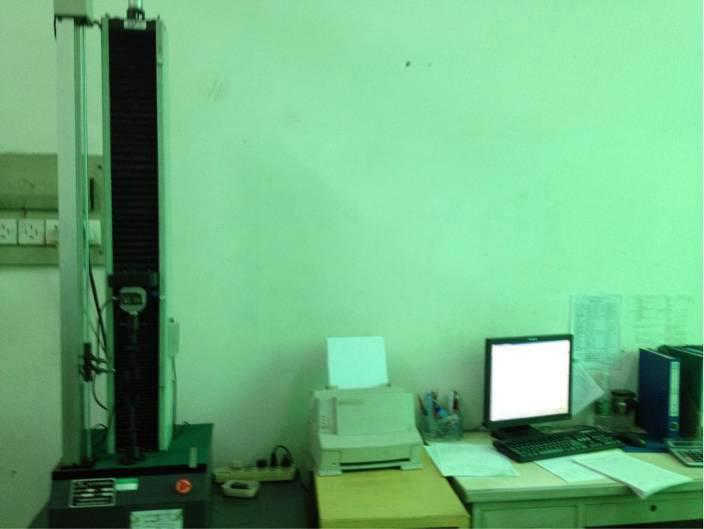

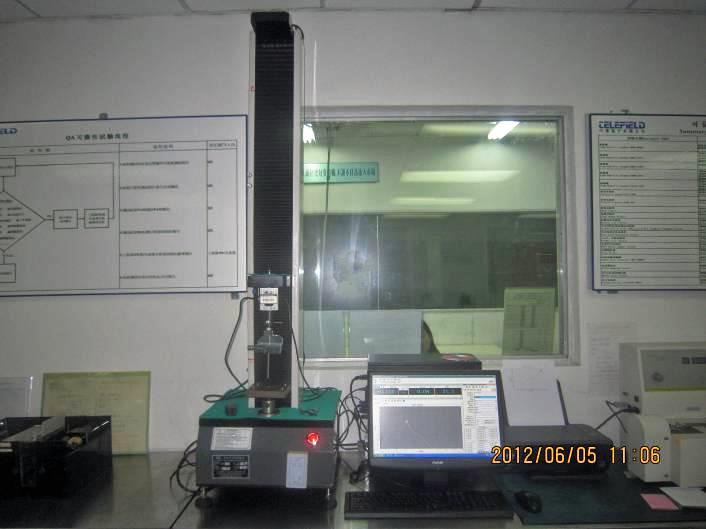

近期同型號設備典型用戶名錄：

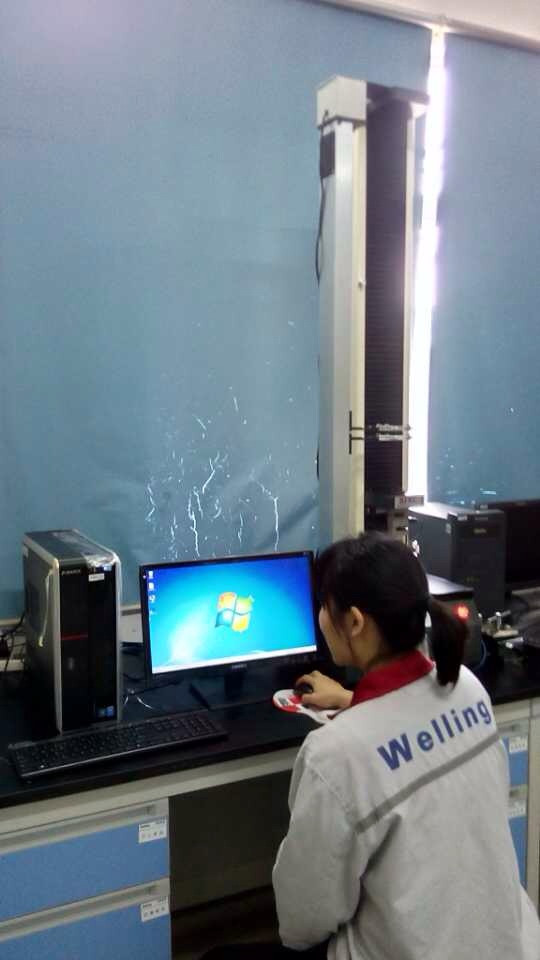

佛山市威靈洗滌電機制造有限公司
青島海信集團（檢測電路板銅箔及導線拉伸）
廣州威萊橡塑有限公司（橡膠拉伸配置大變形）
廣州中慧電子有限公司（插拔力循環試驗）
深圳雅蘭家具有限公司
福州西城汽車系統有限公司（檢測電子元器件在0.5N力值以內的循環試驗）
杭州天野通訊器材有限公司（導線拉伸試驗）
|
