1 引 言
先進復合材料由于其優越的性能而越來越多地被廣泛應用于現代飛機結構中。而目前，在飛行器的復合材料重要受力結構件之間，機械連接仍是主要的連接方式，并且大多采用多釘連接的形式。針對多釘連接強度的分析計算是提高連接效率，充分發揮復合材料應用性能的主要手段之一。近年來，國內外學者多致力于利用累積損傷模型精確模擬復合材料單釘連接結構的損傷演化過程和強度計算。但是，由于多釘連接結構在承載過程中存在大量幾何非線性、材料非線性和狀態非線性的問題，利用累積損傷方法分析的過程中，受計算成本和收斂性的困擾，目前針對多釘連接強度的研究較少，大多數停留在釘載分配的研究階段。
針對上述研究現狀，本文借鑒顯式算法在求解復合材料層合板沖擊后壓縮的準靜態問題時的思路，并且結合顯式算法在求解存在復雜接觸及非線性的準靜態問題中不存在收斂問題和計算成本小的優點，文中利用顯式算法求解復合材料層合板多釘 連 接 件 的 拉 伸 強 度。 計 算 過 程 中，采 用ABAQUS 的子程序 VUMAT編寫三維 Hashin失效準則，結合剛度一次退化的累積損傷模型( 后文簡稱剛度一次退化模型) ，利用 ABAQUS /Explicit 顯式算法進行復合材料層合板多釘連接件的損傷演化和強度分析。同時，進行了復合材料層合板多釘連接件的雙剪拉伸試驗。
2 有限元模型

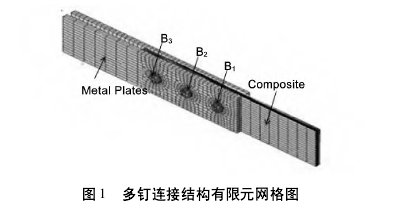

復合材料層合板多釘連接結構的三維有限元建模及分析在 ABAQUS 中實現，材料基本性能、本構關系、失效準則和剛度退化模式的定義通過編寫子程序 VUMAT 實現。有限元建模過程中，不考慮兩端玻璃鋼加強片區域。鈦合金板和螺栓、螺母采用 8 節點六面體線性減縮積分單元 C3D8Ｒ，螺栓和螺母作為一個整體建模，復合材料層合板采用 8 節點六面體線性減縮積分單元 C3D8Ｒ，在螺栓柱與孔之間、板與板之間、螺栓帽與板之間等多個實際接觸面均建立接觸。沿厚度方向分為 n 層，n 代表復合材料層合板的總的層數。由于損傷的非對稱性，利用全模型計算，圖 1 為多釘連接結構的有限元網格圖。模型總共有65568 個單元，孔邊主要應力分析區域單元最小尺寸為 0. 427mm，單元厚度為 0. 125mm。從距離復合材料層合板自由端算起，3 個釘?shù)木幪栆来螢?B1、B2、B3。
2. 1 失效準則和材料剛度退化
本文選用三維 Hashin 失效準則，相比較二維Hashin 準則，增加了非線性項，并強調了剪切模式對損傷的重要性，將剪切模式獨立考慮，從而將二維 Hashin 準則中的 4 種損傷模式擴展到了 5 種，并且將原列式右端的常數項用損傷指標表示。本文認為，損傷指標大于等于 1 時，即認為單元失效。根據 Tsai 等研究結果，非線性剪切本構關系具有如下形式:

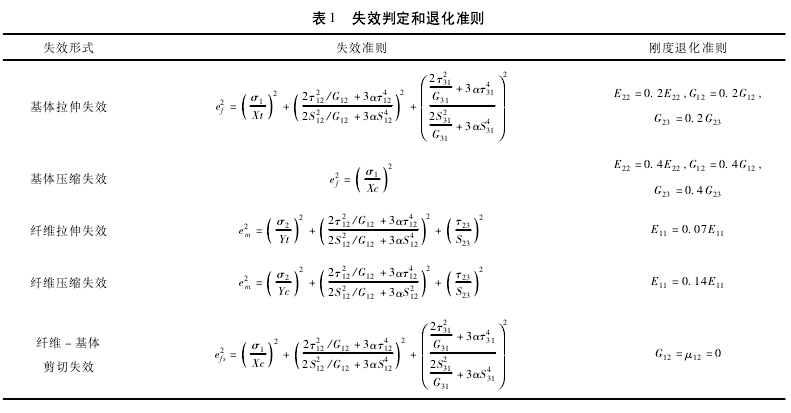

其中，G12、τ12、γ12分別代表初始剪切模量、剪切應力和剪切應變，α 是由試驗決定的常數。根據 單 向 板 試 驗 的 應 力 應 變 曲 線， 擬 合 得到α = 8. 334 × 10－ 6MPa－ 3。與 5 種失效準則相對應，每種基本失效模式所對應的材料退化方式如表 1 所示。
2. 2 接觸狀態非線性
接觸問題屬于邊界條件非線性問題，運用有限元分析理論來求解接觸問題，一般包含以下特點:接觸過程既有由接觸面積變化而產生的非線性以及由接觸壓力分布變化而產生的非線性，也有由摩擦作用產生的非線性。這些特點決定了接觸問題通常采用增量方式求解。
而接觸面的范圍和接觸狀態屬于未知量，此特點決定了接觸問題需要采用試探 － 校核的迭代方法求解。通常，將接觸界面條件引入求解方程的方法有兩種: 拉格朗日乘子法和罰函數法。與拉格朗日乘子法相比，用罰函數法引入接觸界面約束條件的優點是不增加問題的自由度，并且使求解方程的系數矩陣保持正定。因為不增加問題的自由度，可以和利用顯式數值積分方法求解包含慣性項的接觸問題時的求解方程相協調。由于系數矩陣保持正定，在靜力求解接觸問題時，可以避免由于系數矩陣非正定性可能出現的麻煩。
因此，本文使用罰函數法求解接觸問題。定義接觸屬性為有限滑移，在顯式分析中，有限滑移也是通用接觸算法的唯一選項，即兩個接觸面之間可以有任意的相對的滑動，允許接觸面之間任意大的滑動和旋轉。在有限滑移分析中，ABAQUS 會自動地判斷從面節點和主面哪一個部分發生接觸。
2. 3 準靜態模擬的判定
評估模擬是否產生了正確的準靜態響應，最具有普遍意義的方式是研究模型中的各種能量。下面是在ABAQUS /Explicit 中的能量平衡方程:
EI+ EV+ EKE+ EFD－ EW= Etotal= constant ( 2)
式中，EI是內能( 包括彈性和塑性應變能) ，EV是粘性耗散吸收的能量，EKE是動能，EFD是摩擦耗散吸收的能量，EW是外力所做的功，Etotal是在系統中的總能量。在一個準靜態的事件中，比如一個單軸拉伸試驗，如果模擬是準靜態的，那么外力所做的功幾乎等于系統內部的能量。除非有粘彈性材料、離散的減振器，或者使用了材料阻尼，否則粘性耗散能量一般是很小的。在準靜態過程中，慣性力可以忽略不計。由此可以推論，動能也是很小的。作為一般性的規律，在大多數過程中，變形材料的動能將不會超過其內能的一個小的比例( 典型的為 5% 到10% ) 。數值模擬中，滿足動能維持在內能的一個小比例范圍內，就可以認為該準靜態模擬是合理的。
3 多釘雙剪拉伸試驗

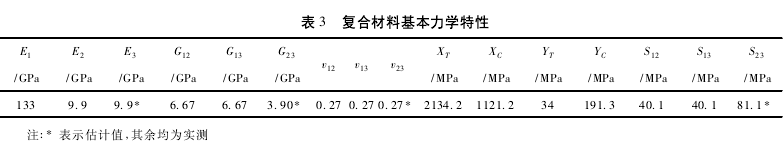

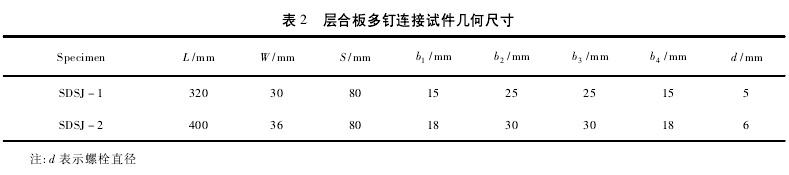

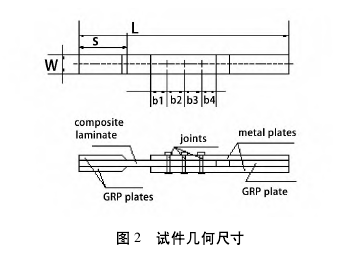

拉伸試驗在 MTS810 Teststar ± 100kN 液壓伺服材料試驗系統上進行，試驗溫度為室溫。在試驗過程中，記錄每個試驗件的破壞載荷和破壞模式( 可能的破壞模式有擠壓破壞、截面拉斷、緊固件剪斷、緊固件拉脫等) 。復合材料層壓板為對稱均衡鋪層形式，單層厚度為 0. 125mm，有 兩 種 鋪 層 類 型，分 別 是［45 /0 /－ 45 /90 /45 /0 / － 45 /0 ］s、［45/0/ － 45/90/45/0/－ 45 /0］2s，厚度分別為 2mm 和 4mm。雙剪時，金屬搭板在外側，中間板為層壓板，金屬板和層壓板名義厚度相同。兩種厚度的復合材料層合板編號分別為 SDSJ － 1( 層合板厚度 2mm) 和 SDSJ － 2( 層合板厚度 4mm) ，多釘雙剪試件的幾何參數和螺栓直徑見圖 2 和表 2。復合材料板的纖維體積含量約為62% ，單向?qū)訅喊寤玖W(xué)性能見表 3。金屬板和螺栓 彈 性 模 量 E = 116GPa，泊 松 比 μ = 0. 3，σb= 900MPa。
試驗結果為，SDSJ-1 最終破壞載荷為 26. 3kN，SDSJ-2 最終破壞載荷為 60. 1kN。
4 數值計算結果與分析討論

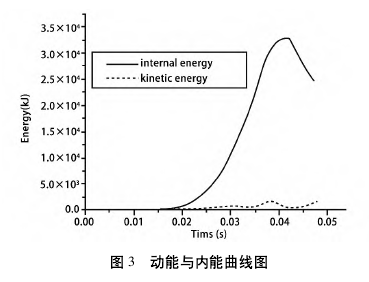

以試件 SDSJ － 1 為 例，圖 3 為 加 載 速 率 為30mm / s 下的動能與內能曲線圖。從圖中可以看出，動能與內能比小于 10% 。結合本文 2. 3 的準靜態模擬過程的判定依據，可以認為，利用顯式算法計算多釘連接強度的數值模擬過程是準靜態過程，符合實際的準靜態加載過程。圖中拐點表示連接件失去承載能力，內能突然下降。其它試件的計算結果類似，動能與內能的比值均小于 10% ，由于篇幅有限，此處不再贅述。

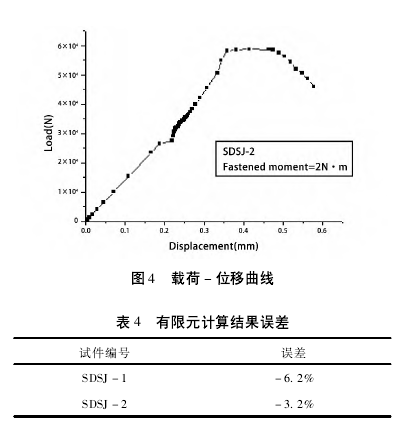

以 SDSJ － 2 為例，給出數值模擬的計算結果。通過累積損傷方法結合顯式算法，最終的有限元輸出結果如圖 4 所示，為復合材料多釘雙剪結構的載荷 － 位移曲線圖。圖中，橫坐標為層合板端部軸向平均位移，縱坐標為支反力軸向分量。隨著拉伸位移的增大，開始階段保持較好線性，在接近失效前出現非線性變化。當載荷隨位移下降時，即表明結構不能再承受外載，即達到強度極限。通過載荷 －位移曲線，可以確定多釘連接件的最終拉伸強度。誤差計算如式( 3) 所示，誤差計算結果如表 4 所示。
利用子程序 VUMAT 編寫的剛度一次退化模型結合顯式算法計算多釘雙剪連接件的破壞載荷，最大誤差不超過 7% ，比較準確，結果總體偏于保守。這可能是由于所采用的三維 Hashin 失效準則中考慮到了層間應力對損傷的影響。同時，由于纖維拉伸破壞判據包含剪切應力項，當螺栓連接孔邊 45°處存在較大的剪切應變時，失效準則過高地估計了剪切應變對纖維斷裂的影響，導致?lián)p傷較早地出現，降低了最終破壞載荷值。
5 結 論
利用顯式算法計算多釘連接件強度過程中，由于動能和內能比值小于 10% ，因此，認為數值模擬過程是準靜態加載，符合實際情況。同時，利用顯式算法結合子程序編寫的剛度一次退化的累積損傷模型，計算得到連接件的失效載荷，與試驗結果相比，誤差最大不超過 7% 。通過計算結果發現，利用三維 Hashin 失效準則作為單元失效的判據，得到的結果偏保守，這可能是由于準則中考慮到了層間應力對損傷的影響。同時，由于纖維拉伸斷裂判據包含剪切應力項，當螺栓連接孔邊 45°處存在較大的剪切應變時，失效準則過高地估計了剪切應變對纖維斷裂的影響，從而導致?lián)p傷較早地出現，降低了最終破壞載荷值。
|
