１.引 言
汽車離合器是傳動系統中與發動機直接聯系的重要部件，可將傳動系統隨時分離或接合，起著保證汽車平穩起步、便于換擋、防止傳動系統過載、降低扭振沖擊等作用。壓盤是離合器的主要零件之一，正常工作時，受軸向正壓力、切向摩擦力、旋轉慣性力作用產生應力和變形，進而對離合器性能及強度產生很大的影響。法蘭可用于離合器壓盤的連接，但是在實際應用中，由于反復滑磨損傷會引起連接件或被連接件的強度破壞，從而引起法蘭密封的失效。因此，在汽車連接離合器壓盤法蘭的設計中，要求壓盤法蘭滿足 強 度要 求和 耐 久性 要求，且應具有足夠大的剛度和合理的結構形狀，以保證受力時和緊固時不發生破壞。

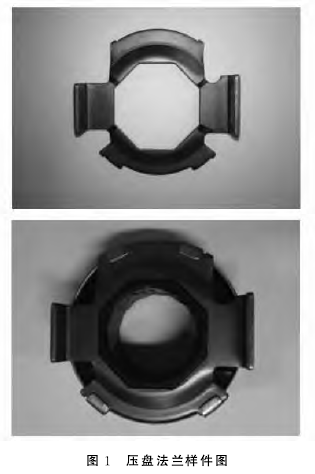

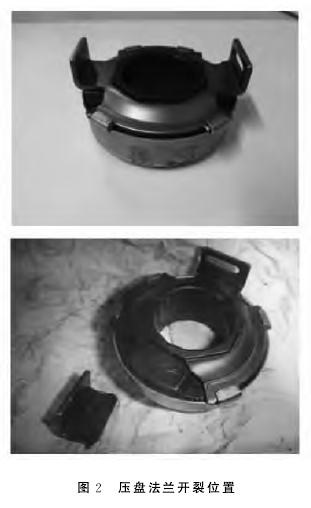

對于連接離合器壓盤的某型號法蘭（如圖１所示），當所承受的軸向力較大時，會引起壓盤法蘭的開裂，開裂位置出現在四周靠近邊緣的位置，圖２為壓盤法蘭開裂位置照片。由于裂紋附近斷口明顯且無毛刺，可以判斷為屬于斷裂破壞，因此考慮采用強度分析方法進行分析。
針對這一問題，首先建立壓盤法蘭實體模型，對其采用有限元的方法進行分析，并擬通過改變壓盤法蘭的幾何尺寸，將力進行集中分散，從而進行改進設計。將修改幾何尺寸前后的數值進行比對，從而評價某型號汽車連接離合器壓盤法蘭強度的優化效果。
２.壓盤法蘭有限元模型的建立
有限元建模的總則是根據工程分析的精度要求，建立合 適的、能 模擬 實 際結 構 的 有 限元 模 型。在連續體離散化及用有限個參數表征無限個形態自由度過程中，不可避免地引入了近似。在建立分析模型時，既要如實反映實 際結構 的 重 要 力學 特性，又要盡量采用簡單的單元形態，以保證較高的計算精度及縮小解題規模。為使分析結果有足夠的精度，所建立的有限元模型必須在能量上與原連續系統等價。連接離合器壓盤的某型號法蘭模型如圖３所示。
為保證計算結果的準確性，在計算過程中，選擇合適的網格，防止網格過于稀疏，在分析過程中產生與實際不符的應力集中。選擇網格劃分模塊，將網格劃分形狀改為適應性更強的四面體。同時，材料屬性設置與實際保持一致。網格劃分如圖 ４所示。
３.壓盤法蘭強度分析
３.１約束與加載
在強度分析中，主要考查壓盤法蘭的應力分布情況。根據實體應用模型，在標準荷載工況下提取實際工作時的載荷，施加在相隔５０ｍｍ 處，對法蘭進行強度分析。

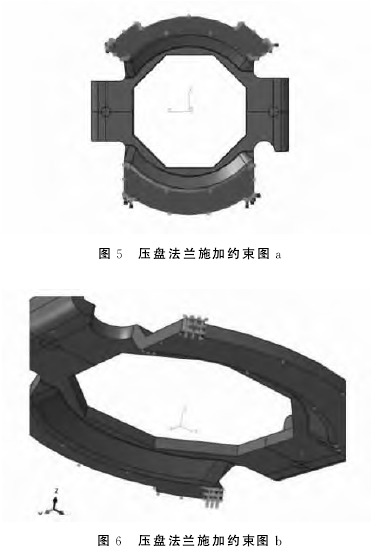

約束方面，在實際情況下不可避免地進行了合理簡化，即在圖５位置施加法向位移約束，在圖６的４個固定點施加固定約束。
對上表面的兩個半徑為１．５ｍｍ 區域加載一對１８０Ｎ、相距５０ｍｍ 的力，如圖７所示。
３.２強度分析結果
經過以 上的 分 析 與計 算，可 以 得 出 壓 盤 法 蘭上、下表面的應力分布圖，如圖８、圖９所示。
從圖中，可以清楚地觀察到最大應力為５４０ＭＰａ，最小應力為０．０３０２５ＭＰａ，且應力集中在壓盤法蘭四處。分析結果顯示，壓盤法蘭四周所承受的應力較大與實際應用中因承受軸向力開裂位置比較一致，超過該結構的屈服極限，處于較高的應力水平。
４.壓盤法蘭優化方案及強度結果分析
４.１壓盤法蘭優化方案

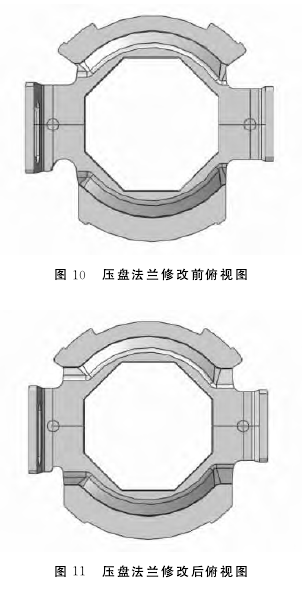

通過對壓盤法蘭的結構進行強度分析，結果顯示，壓盤法蘭的四周處屬于薄弱位置，需要進行改進設計。主要的改進方案為：通過修改壓盤法蘭的幾何尺寸將受力集中點分散化。圖１０、圖１１分別為修改前和修改后的俯視圖。
壓盤法蘭的改進方案綜合考慮構件的強度和結構因素，將壓盤法蘭四周受力較大位置尺寸修改為弧形，增大與實際應用時零部件的接觸面積，減小應力集中，提高該結構抵抗荷載的能力，減小破壞概率。同時，結構的變化較小，工藝合理，沒有大幅度增加產品成本以及產品重量。工程實際圖如圖１２、圖１３所示。
４.２優化方案強度分析結果

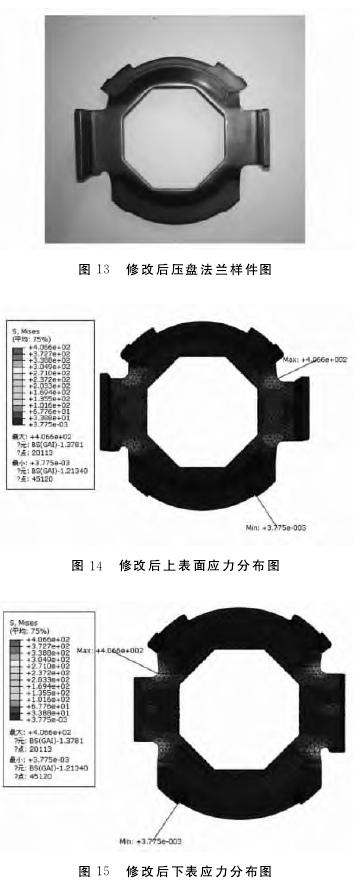

按照同樣的約束與加載方法，修改后壓盤法蘭的上、下表面應力分布圖如圖１４、圖１５所示。
從圖中，可以觀察到最大應力為４０６．６ＭＰａ，最小應力為０．００３７７５ＭＰａ，且應力集中在四處。計算結果顯示，優化方案中，壓盤法蘭所受的強度明顯減小，同時最大應力遠小于之前的最大應力，低于材料的屈服極限４１８ＭＰａ，改進效果明顯。
５.結 論
針對連接離合器壓盤的某型號法蘭受軸向力破壞及 損 傷 的 問 題，本 文 采 用 有 限 元 分 析 軟 件ａｂａｑｕｓ對其進行仿真分析和計算，得出了應力分布圖。通過對結果進行分析，提出了離合器壓盤法蘭的改進設計方案，并對其仿真和驗證。結果顯示，優化方案能夠滿足強度要求，改進效果明顯，且改進后的壓盤法蘭已經投入生產使用，工作流暢、可靠，未出現開裂問題，證明所提出的改進方案質量符合要求，具有可行性和有效性。
|
