３.試驗方案

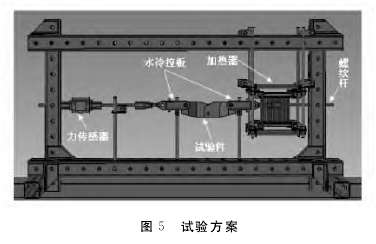

考慮到在試驗機上進行豎直方向加載時上升的空氣熱量會使試驗機夾頭受熱膨脹，影響試驗，因此加載方向改為水平方向，但此時需要考慮平衡試驗件及夾具的自重。同時，試驗中要盡量減少熱量傳遞到加載裝置上，以免其受熱膨脹，干擾試驗結果。因此，需要通過水冷拉板連接試驗件與加載裝置。綜合考慮以上因素，設計的試驗方案如圖５所示。通過旋轉螺紋桿伸出端上的螺母對試驗件施加水平方向（即螺紋桿軸向）的預拉伸載荷，加到一定數值后停止旋轉，利用螺母的自鎖作用固定兩端位置。石英燈加熱器按照溫度曲線加熱螺栓連接區域，豎直安裝的螺紋桿上連接的支撐桿及托板是出于平衡自重的考慮。當螺栓預緊力下降，靜摩擦力不足以平衡轉動力矩時，兩板相對中央螺栓出現轉動，試驗裝置水平方向變形減小，使得拉伸載荷降低，拉伸載荷的變化由力傳感器測量并記錄。

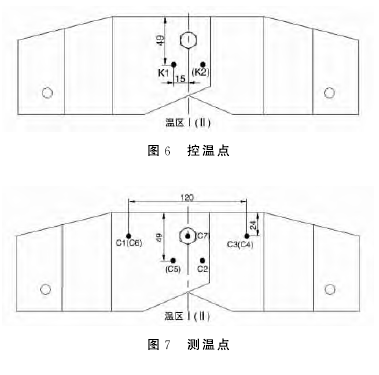

由于試驗件面積較小，且只對螺栓連接區域進行考核，因此試驗只需控制該區域的溫度。將試驗件正面、背面各劃分為１個溫區，螺栓頭部所在表面為Ⅰ號溫區，螺母所在表面為Ⅱ號溫區�？販攸c(diǎn)、測溫點具體位置如圖６、圖７所示。為保證加熱過程中 Ｃ／ＳｉＣ 板與螺栓溫度差異不要過大，控溫點 Ｋ１、Ｋ２分別對稱位于試驗件正反面的螺栓附近。在每個溫區與控溫點對稱的位置各布置一個測溫點，即圖７中的Ｃ２和Ｃ５，以反映螺栓附近溫度的均勻性。距離螺栓稍遠的位置各布置兩個測溫點，反映遠端溫度高低，Ⅰ號溫區為 Ｃ１、Ｃ３，Ⅱ號溫區為 Ｃ４、Ｃ６。為直接得到螺栓溫度，測溫點 Ｃ７通過焊接固定在螺栓伸出端的底部。拉伸載 荷 為 ５００Ｎ，２００ｓ 將 試 驗 件 加 熱 至 最 高 溫 度１０００℃，保溫１１００ｓ，然后自然冷卻，繼續采集數據至溫度下降為２００℃。
４.試驗結果

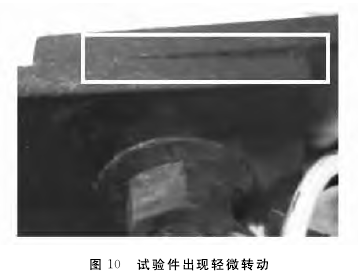

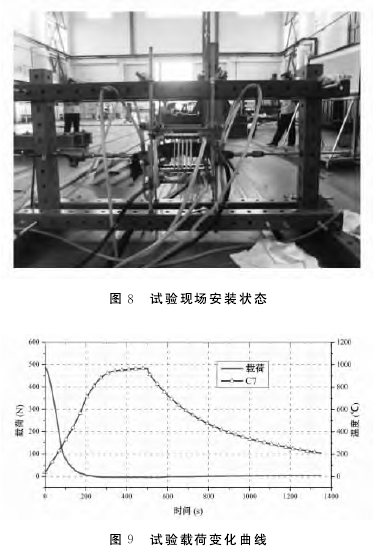

試驗現場如圖８所示。預先計劃的保溫時間為１１００ｓ，因?yàn)樵囼?yàn)開始后，拉伸載荷隨溫度升高迅速降低到較低水平，保溫段傳 感 器 讀 數 沒 有 明顯 變化，沒有必要繼續加熱，因此提前停止加熱，保溫時間不到１１００ｓ。冷卻過程中，數據未明顯恢復，載荷變化如圖９所示。試驗結束后，發現兩塊 Ｃ／ＳｉＣ板在試驗前相互平齊的上表面發生了輕微的相對轉動（如圖１０所示）。這說明，螺栓預緊力在高溫環境下由于熱失配出現了顯著下降。
５.試驗方案改進設計
上述試驗方案在一定程度上已足以得到試驗結論，但是通過分析試驗現象可知，該試驗方案還存在問題。由于拉伸載荷在螺紋桿上產生的拉伸變形相對試驗件的膨脹變形不夠大，導致拉伸變形容易被試驗件的膨脹變形抵消，即使在低溫段試驗件未出現相對轉動，也會使得測量到的拉伸載荷下降過快，不能正確反映螺栓預緊力的高溫變化。

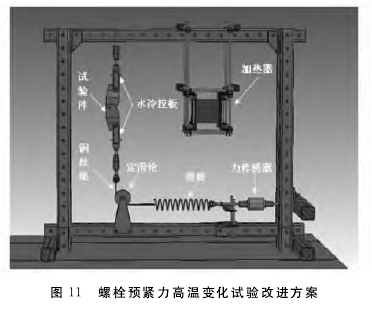

通常，在熱力聯合試驗中，要求試驗夾具要有足夠大的剛度。而在本項試驗中，正是由于螺紋桿剛度較大，產生的拉伸變形較小，使得拉伸載荷明顯受到試驗件的膨脹變形干擾。試驗件的熱膨脹變形在拉伸狀態下無法避免，但是可以通過采用低剛度、大變形的夾具增大試驗裝置上的拉伸變形，從而降低試驗件的膨脹變形 對試 驗 結 果 的影 響。改進后 的 試 驗 方 案 如 圖 １１ 所 示，改 進 的 地 方 主要有：
（１）將螺紋桿替換為大變形的彈簧（或橡皮繩等）來施加和維持拉伸載荷。試驗件的膨脹變形在幾毫米左右（以當前材料 參 數、尺 寸，溫 度 變 化為１０００℃），選用合適勁度系數的彈簧，加至最大載荷時彈簧伸長量可達到數百毫米量級（考慮到試驗件轉動前后伸長量有限，為便于觀察到拉伸載荷的顯著變化，彈簧變形也不能過大），可以有效地降低試驗件的膨脹變形對拉伸載荷的影響。同時，大變形的彈簧提供了試驗件大幅度轉動的空間，當螺栓預緊力下降到不足以平衡轉動力矩時，試驗件會在拉伸載荷作用下發生轉動，直至中央螺栓安裝孔與兩端螺栓安裝孔位于同一直線上。試驗過程中，拉伸載荷變化更便于觀察，并且轉動到３個螺栓孔同一直線的位置后，彈簧仍能保持較好的拉緊狀態，傳感器采集到的載荷始終為拉力。此外，在冷卻過程中，試驗件的收縮變形也不會對拉伸載荷產生明顯影響，試驗結果更便于分析。
（２）水平加載改為豎直加載。受試驗件自重影響，原試驗方案中力傳感器的測量結果會受到試驗件自重影響，而豎直加載時可通過合理布置傳感器位置消除試驗件自重對拉伸載荷的影響。同時，由于在改進方案中使用了大變形的彈簧進行加載，使得夾具溫度升高產生的熱膨脹對于試驗結果影響不大。
６.結 論
針對高溫合金螺栓與陶瓷基復材連接由于熱失配導致螺栓預緊力高溫時下降的問題，研究了通過地面試驗來測試螺栓預緊力高溫變化的試驗方法，開展了驗證試驗，得到了以下結論：
（1）對于高溫合金螺栓與陶瓷基復材連接結構，高溫環境下的熱失配會導致螺栓預緊力大幅下降，影響連接可靠性與結構承載性能。
（2）對偏心設計的試驗件進行偏心拉伸試驗，可通過分析拉伸載荷的變化，得到螺栓預緊力高溫變化趨勢。
（3）采用常規大剛度夾具加載時，試驗件橫向膨脹會對試驗結果產生明顯影響；采用低剛度、大變形的彈簧進行加載，可以有效消除試驗件膨脹變形對于試驗結果的干擾。 |
