彈簧軸向剛度與橫向剛度試驗數據分析（2）

發布時間：2018-08-08

3.3試驗報告

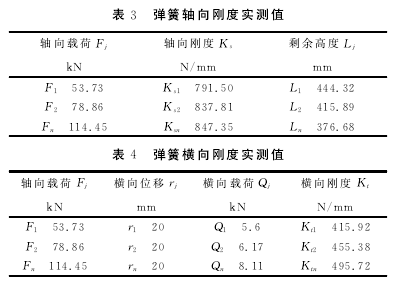

經過試驗，得到被檢測彈簧試樣的軸向剛度實測值（見表３）和橫向剛度實測值（見表４）。

由表３與表１比較，試驗中在軸向載荷Ｆ１、Ｆ２、Ｆｎ作用下，被檢測彈簧試樣的剩余高度Ｌ１、Ｌ２、Ｌｎ都在理論數值的公差范圍之內，滿足廠家的要求。得到的彈簧軸向剛度ＫＳ１、ＫＳ２、ＫＳｎ，與理論數值相比較，其軸向剛度公差在±５％范圍內，滿足標準對軸向剛度的要求。由表４與表２比較，試驗中彈簧試樣在試驗機施加的軸向載荷與橫向位移的共同作用下，檢測得到的橫向載荷數值Ｑ１、Ｑ２、Ｑｎ與理論數值相比較都偏小，最大公差達到－２７％，不滿足工程中橫向載荷公差應在規定值的±１５％范圍內的要求。另外，彈簧的橫向剛度數值Ｋｔ１、Ｋｔ２、Ｋｔｎ比理論數值都偏小，最大公差達到－３６％，不滿足標準中規定的彈簧橫向剛度公差應在廠家要求數值的±１５％范圍內的要求。
3.4試驗數據分析
3.4.1彈簧軸向剛度試驗數據分析

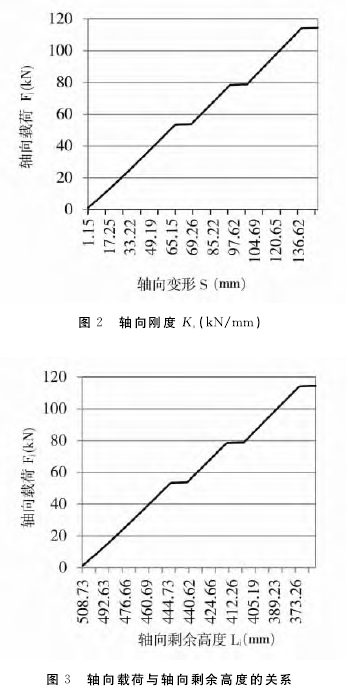

彈簧軸向剛度試驗時，在試驗機軟件上，選擇【設定試驗力－檢測彈簧剩余高度】的試驗類型，輸入３個試驗力檢測點的數值，然后選擇程序控制，試驗機自動加載，加載過程是高速逼近，低速采集。彈簧軸向剛度Ｋｓ為圖２中軸向載荷Ｆｊ與軸向變形Ｓ曲線的斜率。彈簧軸向載荷與軸向剩余高度的關系見圖３。在圖２、圖３中，Ｆ１、Ｆ２、Ｆｎ等３個試驗力檢測點處，由于加載速度降低，出現力值變化平緩現象。

3.4.2彈簧橫向剛度試驗數據分析

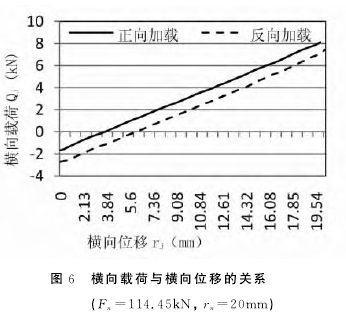

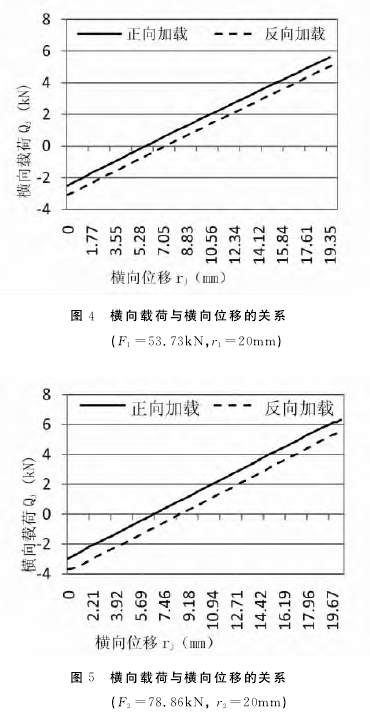

彈簧橫向剛度試驗中，在彈簧軸向載荷數值恒定的情況下，先后在彈簧自由偏移方向的正方向和反方向加載橫向位移。加載一個周期后，得到正向加載時橫向載荷與橫向位移的關系及反向加載時橫向載荷與橫向位移的關系，見圖４－圖６。從圖４－圖６可以看出，在彈簧自由偏移方向的正方向和反方向，加載橫向位移時，橫向載荷曲線上各有一個平衡點，在該點處橫向載荷數值為零。在初始位置處的正、反兩個方向上，橫向載荷數值不等，原因是在初始位置正、反兩個方向加載時，試驗機需要分別克服下壓盤與直線導軌之間的靜摩擦力和動摩擦力；在加載同樣橫向位移的情況下，橫向載荷隨著軸向載荷的增大而增大。

４　結論
通過對彈簧試樣的檢測，得到彈簧軸向剛度和橫向剛度的檢測報告，對彈簧軸向剛度和橫向剛度的試驗數據進行了分析。在軸向載荷數值恒定的情況下，得到了橫向載荷與橫向位移的關系，這對彈簧橫向剛度的研究提供了試驗依據。
