3.4 機構的擺動力和擺動力矩

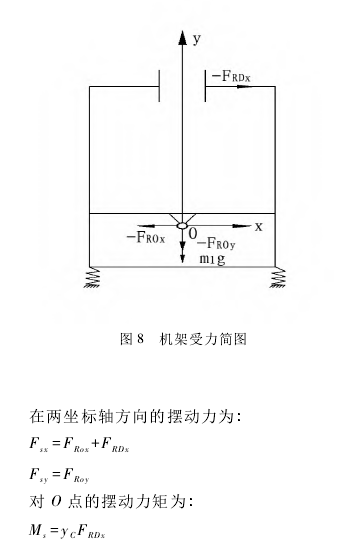

將列陣 B 中的彈簧試樣的壓縮力 FT去掉，在動態靜力分析方程中得到由慣性載荷引起的附加動反力，此時所得 Md是與慣性載荷相對應的平衡力矩。曲柄滑塊機構通過滑塊與導柱的移動副、曲柄固定座的轉動副與機架相連，通過這兩個運動副將約束反力作用在機架上，機架受力簡圖如圖 8所示。

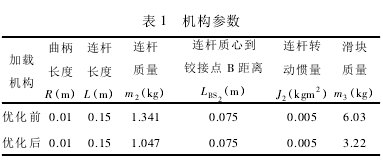

為減小由于慣性載荷引起的擺動力和擺動力矩，對機構的連桿和滑塊結構進行優化，增加減輕孔減小重量。優化后的機構參數見表 1。

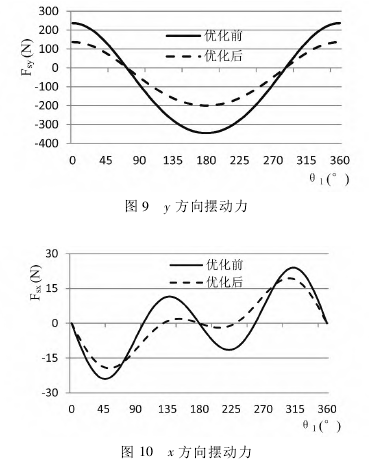

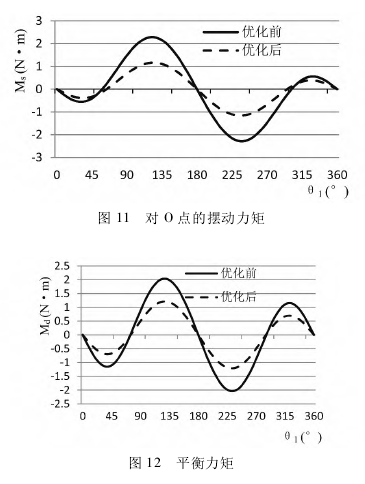

將表 1 的機構參數代入曲柄滑塊機構動態靜力分析方程，將機構的運動周期離散化，得機構在一個周期中擺動力、擺動力矩及平衡力矩隨曲柄轉角 θ1變化的情況，見圖 9－圖 12。圖 9 中，y 方向擺動力 Fsy優化后與優化前峰值的比值為 0．58，圖 10中，x 方向擺動力 Fsx優化后與優化前峰值的比值為0．81; 圖 11 中，擺力矩 Ms優化后與優化前的峰比值為 0．51; 圖 12 中，平衡力矩 Md優化后與優化前的峰值比值為 0．59。可見，優化后大大減小了擺動力、擺動力矩、平衡力矩中的峰谷數值，從而減小了整機的振動和驅動系統的輸入力矩。
為加強試驗機的隔振效果，在主機底座下安裝4個減振座，試驗中可以使整機的振動減緩后傳送到地面。
4 .結 論
通過解析法對試驗機曲柄滑塊機構進行動力學分析，得到機構在一個周期中的運動副反力和平衡力矩的變化情況，為驗算各構件的強度、確定電動機的功率，提供了理論依據。同時，對連桿和滑塊進行結構優化，得到機構對機座的擺動力和擺動力矩優化前后的變化情況，對減少整機的振動和減小驅動力矩的輸入具有一定的作用。
|
