一. JAW系列直剪儀的產品制造和檢驗標準
1. JB/T8612-1997《電液伺服萬能試驗機》
2. GB2611-92《試驗機通用技術要求》
二. 適用的試驗方法標準
SL264-2001《水利水電工程巖石試驗規程》
三. 巖石直剪儀的應用范圍
JAW系列微機控制電液伺服巖石直剪儀與SAW10000系列微機控制電液伺服巖石三軸試驗機結合起來，成為SAJW系列微機控制電液伺服巖石三軸剪切試驗系統，就可以完成絕大部分的巖石試驗。測定絕大部分巖石特性。因此本機成為水利水電工程、隧道工程、石油工業、巖土力學、地球物理、地震科學研究院、研究所以及大、專院校懸著的巖石試驗設備。
四. 巖石直剪儀的結構及性能特點
巖石直剪儀主要由反力框架、水平油缸組件、負荷式測力傳感器、剪切盒等部分構成一體式加荷系統，及差動變壓器測量系統和伺服液壓源、全數字測控系統、計算機系統所構成。
1. 直剪儀的加荷系統
水平加荷系統由油缸組件、測力傳感器、剪切盒、反力框架組成。其安裝于滾動支承上，由于滾動摩擦力極小，因此在試樣受力變形的過程中，始終保持其受力中心在幾何形心，確保示值的真實性、準確性，并且此裝置可以自成一體，亦可以與三軸機結合使用。
2. 直剪儀的差動變壓器
差動變壓器作為變形測量及反饋元件，其安裝于上、下剪切盒之間，克服了系統誤差，真實地測量巖樣的變形值。
3. 巖石直剪儀的伺服液壓源
伺服液壓源是由高壓柱塞泵、溢流閥、精密濾油器、溫度傳感器；冷卻器等組成的伺服油路系統（一般當其與三軸機相結合時，其與圍壓系統共用）。
4. 直剪儀的全數字測控系統
全數字測控系統由水平測力傳感器、變形傳感器（差動變壓器）、位移傳感器（光電式）、全數字測控器、電液伺服閥等部分組成，具有分辨力高、自動清零、標定、存儲等功能，并且具備試驗力、變形、位移三種控制方式，三種控制方式在試驗過程中可以平滑切換。
5. 計算機系統
采用品牌商用計算機，自動采集試驗數據、繪制試驗曲線、實時顯示試驗狀態、存儲試驗數據、并且具有曲線局部放大、再分析功能、自動計算試驗結果并打印試驗報告。

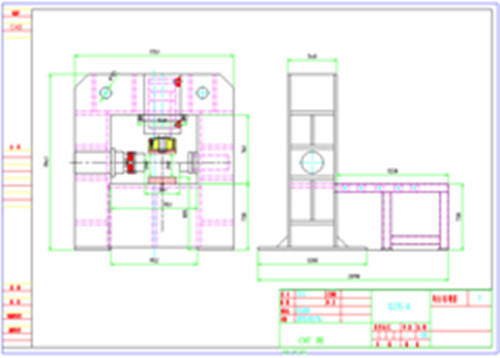

剪工切位圖
五、主要技術參數
|
最大試驗力（kN） |
