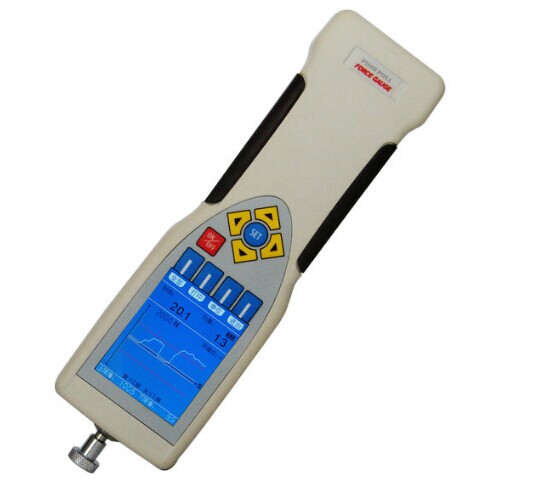

圖顯推拉力計 數顯推拉力計
一、圖顯推拉力計特點：
● 高精度高分辨率；
● TFT真彩屏幕，峰值、實時值、測試過程曲線同屏顯示，可監控和追朔測試過程；
● 屏幕可翻轉顯示；
● 四種單位N、kgf、lbf、ozf自動互換；
● 通過輸入材料橫截面積測試材料強度，并顯示強度曲線；
● USB口輸出，支持熱插拔；
● 通過PC配套軟件應用測試，無限量存儲、傳遞、追朔測試曲線數據；
● 配套軟件用戶自定義測試報告打印格式；
● 無操作自動關機的省電設計，關機時間自由設定；
● 關鍵技術已申請發明專利(200910054091.6)，造型設計已申請外觀專利(200930130823.6)
技術參數
|
|
型號 |
SP-2 |
SP-5 |
SP-10 |
SP-20 |
SP-50 |
SP-100 |
SP-200 |
SP-500 |
|
量程 |
2N |
5N |
10N |
20N |
50N |
100N |
200N |
500N |
|
分度值 |
0.001N |
0.001N |
0.005N |
0.01N |
0.01N |
0.05N |
0.1N |
0.1N |
|
傳感器方式 |
傳感器內置(Sensor Inside) |
|
測量范圍 |
10%~100% FS |
|
示值誤差 |
±0.5%以內 |
|
電源 |
8.4V 1.2V×7鎳氫電池組(Nickel hydride battery) |
|
充電時間 |
約4小時 |
|
電池使用時間 |
約40小時 |
|
待機時間 |
約3個月 |
|
電池壽命 |
≥300次 |
|
充電器 |
輸入：AC 220V 50Hz，輸出：DC 12V 300mA |
|
重量 |
約0.9kg |
|

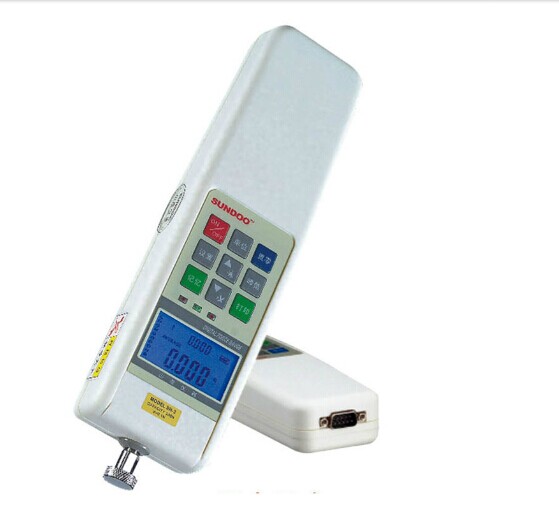

二、數顯推拉力計描述
SH系列數顯式推拉力計是小型多功能高精度的推拉負荷測試儀器，適用于各種產品的推拉負荷測試儀、插拔力測試，破壞試驗等。數字顯示分辨率高，使用方便，為新一代高效高精度的推拉力測試儀器。
特點：
● 高精度高分辨率：精度0.5級，最小讀數達0.001N；
● 峰值保持功能：可抓取測試中的峰值；
● 峰值保持自動解除功能：峰值保持時間(1~10秒)自由設定；
● 比較功能：上下限偏差值自由設定，紅綠指示燈及蜂鳴器自動聲光報警設置；
● 記憶功能：可存儲10組測試數據，平均值計算功能；
● 三種單位變換：N、kgf、lbf三種單位自動換算；
● LCD液晶屏可翻轉顯示：按住單位鍵3秒后放開，可翻轉LCD液晶屏顯示方向；
● 自動關機功能：關機時間（1~60分鐘）自由設定；
● RS-232C串口輸出，可連接至微型打印機或?qū)?shù)據傳送至電腦、直接保存到電子表格中，做分析、打印等相關處理；
● 專利設計：ZL200430151019.3、ZL200620013022.2。

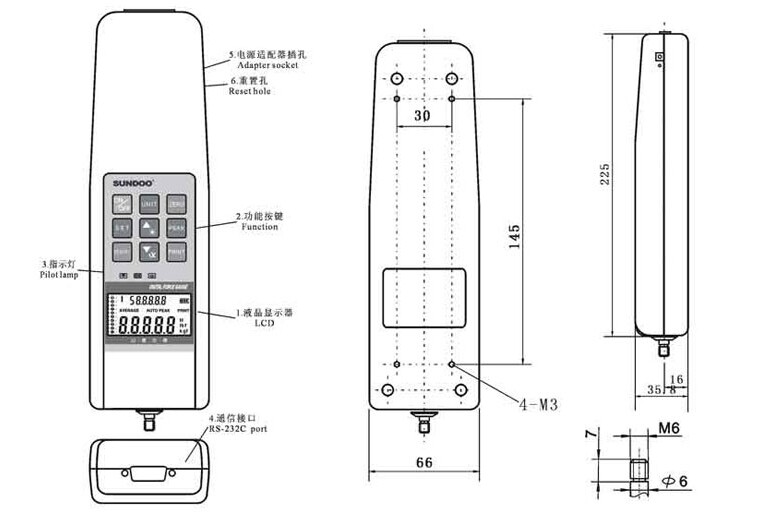

結構圖
技術參數
|
型號 |
SH-2 |
SH-5 |
SH-10 |
SH-20 |
SH-50 |
SH-100 |
SH-200 |
SH-500 |
|
量程N |
5 |
5 |
10 |
20 |
50 |
100 |
200 |
500 |
|
分度值N |
0.001 |
0.001 |
0.005 |
0.01 |
0.01 |
0.05 |
0.1 |
0.1 |
|
傳感器方式 |
傳感器內置 |
|
電源 |
8.4V 1.2V×7鎳氫電池組 |
|
充電時間 |
約4小時 |
|
使用時間 |
電池連續使用約40小時 |
|
待機時間 |
約三個月 |
|
電池壽命 |
≥300次 |
|
充電器 |
輸入：AC 220 50Hz，輸出：DC 12V 300mA |
|
精度 |
±0.5%FS |
|
重量 |
約0.9kg | |
