一、水壓爆破試驗臺的介紹
管路系統采用非焊接式連接。測試流體系統和驅動流體系統分離、測試介質多樣化。有三種不同控制方式可供選擇：手動控制、PLC 控制、計算機控制。采用高速采樣卡采樣試 驗數據。
二、爆破試驗臺的特點
1、核心增壓設備選用濟南思明特增壓泵，可輕松實現輸出壓力任意可調、可控。
2、技術先進，結構設計合理。具有體積小、重量輕、外型美觀大方的特點。
3、所有承壓零件都采用國際知名品牌的標準零件，無任何焊接連接，方便拆卸，安全系數 高，壽命長、便于維護。
4、驅動氣壓范圍：0.1-0.8 Mpa；且輸出壓力和驅動氣壓成正比。
5、耗氣量：0.3-1m3/min
6、壓力測試范圍：0—5MPa，根據客戶實際需求，選擇相對應的壓力。
7、可以計算機控制升壓速率，實時顯示壓力曲線，試驗完畢后可以打印試驗報告。
8、可實現分階段試驗壓力。
9、軟件可實現分階段設定不同的升壓速率。
10、分階段保壓過程試驗時間可自動倒計時，時間結束提醒。
11、可實現分階段到一定壓力自動停止增壓。
12、試驗完畢可以打印中英文試驗報告，可以保存 excel 表格數據。
三、水壓爆破自動控制試驗臺的技術參數
基本原理 根據試樣的不同壓力，由增壓泵輸出高壓，進行試樣的校驗。
試驗介質 清水、液壓油
試驗壓力 0-5MPa
增壓流量 0.3L/min
驅動氣壓 0.2-0.8MPa
驅動流量 0.3-1 立方/分鐘
控壓精度 試驗壓力值上限的+2％，下限的-1％
顯示精度 0.01MPa
控制精度 1%
壓力控制方式 計算機控制
操作方式 計算機操作
試樣數量 1 路控制試驗壓力和試驗時間
試樣安裝方式 螺紋
結構組成 循環系統，壓力控制系統，工件安裝裝置，手動控制
適用范圍 管件、閥門、容器
壓力曲線顯示 數據采集軟件實時顯示，可以放到縮小
打印報告 試驗完畢可以打印試驗報告并保存 試驗數據
試驗數據保存 可以保存報告及 excel 測試表格，每次采集的數據都可以保存下來
四、軟件介紹及工作原理

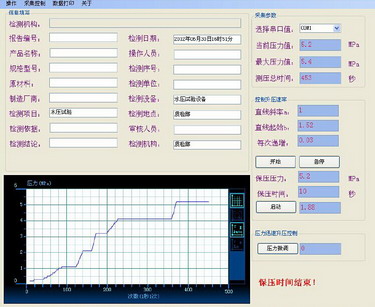

【軟件界面】

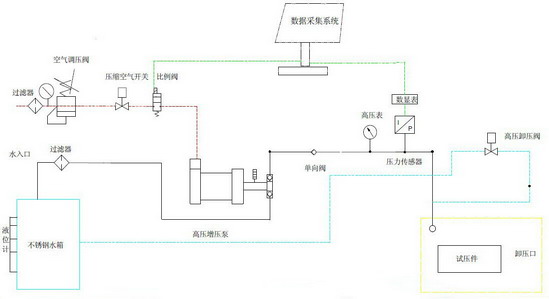

【工作原理】
|
