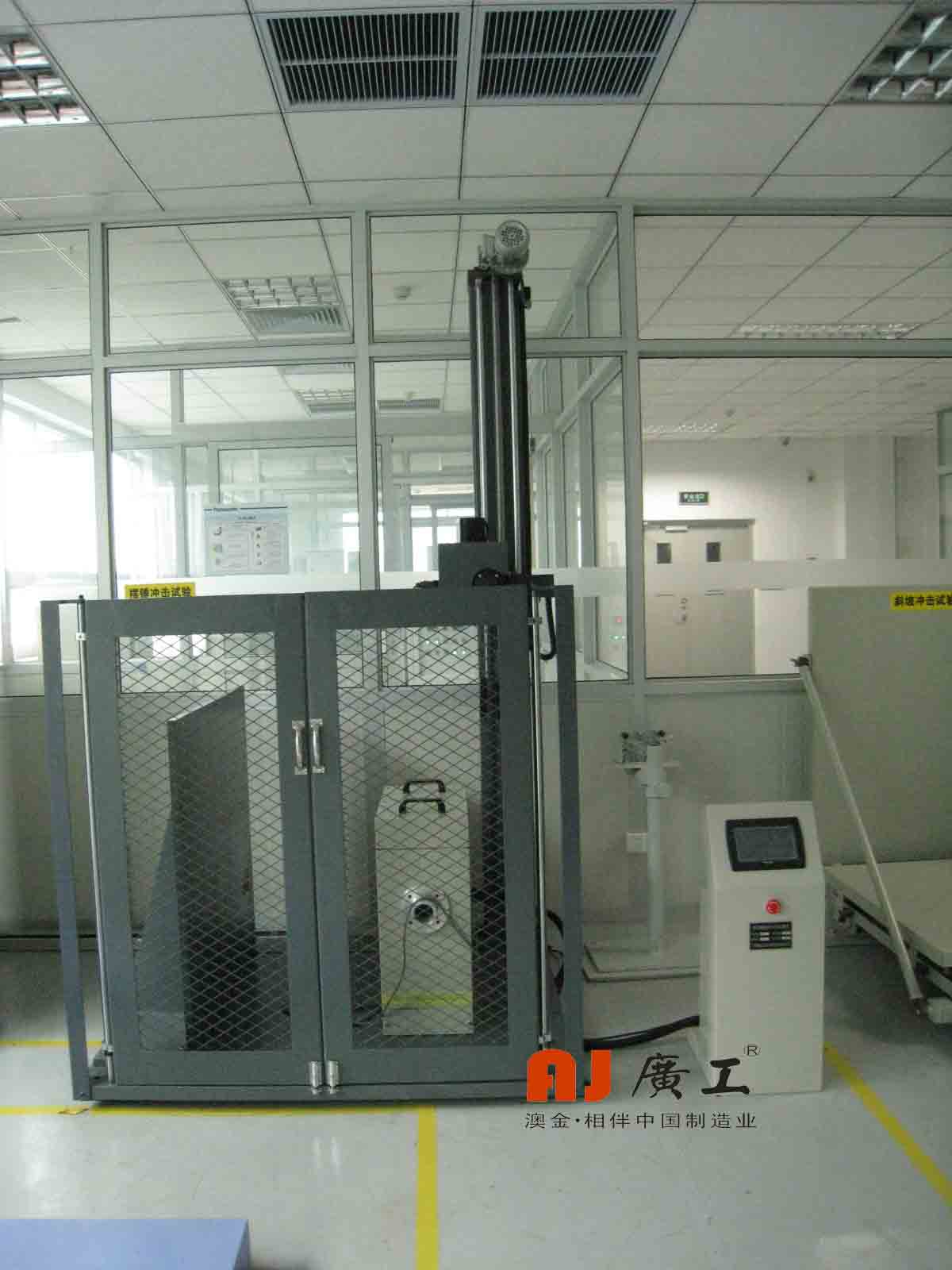

一、焊機擺錘式?jīng)_擊試驗機產品概述
該沖擊試驗機用來對焊機電源在動負荷下抵抗沖擊的性能進行檢驗，符合
GB/T15579.1-2004弧焊設備第1部分焊接電源之14機械要求的14.2外殼強度試驗要求。
二、技焊機擺錘式?jīng)_擊試驗機技術特點

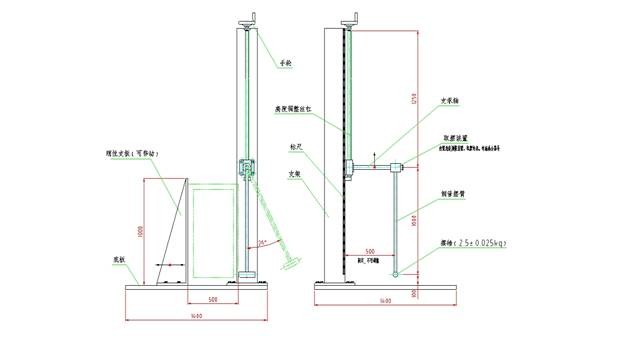

1、試驗機主機為單支承柱式結構，懸臂式掛擺方式，擺錘錘體圓柱型，錘頭為表面曲率半徑R50±2mm；硬度為HRC60～80；
2、試件（焊機電源）的安裝采用剛性支板，該支板可根據焊機電源的大小進行調整；
3、擺錘可根據焊機電源的大小上下調整，調整距離最大1250mm；擺錘上下范圍是靠電機帶動絲杠通過拖板的上下移動來實現；
4、試驗機具有自動取擺裝置，由取擺電機、電磁離合器、取擺角度測量裝置等組成，取擺角度可自由設定；
5、主機裝有安全防護銷，并且配備安全防護網；
6、試驗機為半自動控制，揚擺、掛擺、沖擊、放擺均為電氣控制，并能利用沖斷試樣后的剩余能量自動揚擺做好下次試驗準備； 具有防止二次沖擊的能力；
7、試驗機符合國標GB/T3803-2002《擺錘式?jīng)_擊試驗機的檢驗》；
三、焊機擺錘式?jīng)_擊試驗機技術參數
1、擺錘質量：2500±2.5g
2、擺臂長度：1000±1mm，（不銹鋼管擺臂，重量可忽略不計）

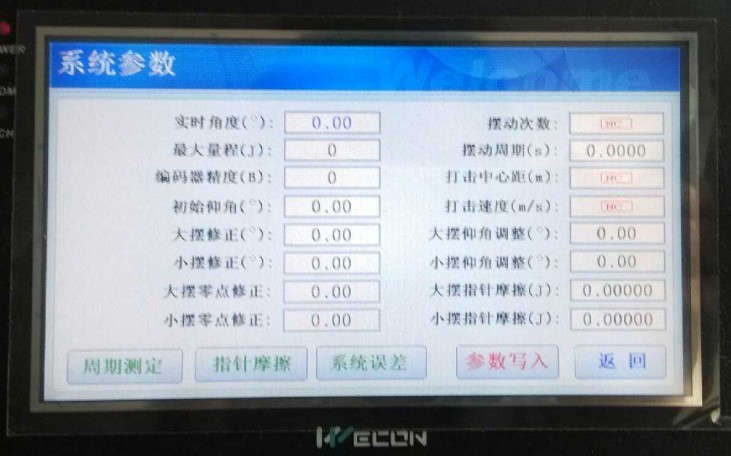

3、顯示控制方式：數字顯示揚角（擺角θ）、沖擊能量值（N•m），其數學模型為：J（N•m）= 2.5×9.8×9.8（1-cosθ）
4、電源電壓：220VAC
5、錘箍重量：100g
6、沖擊能量：10Nm
|
