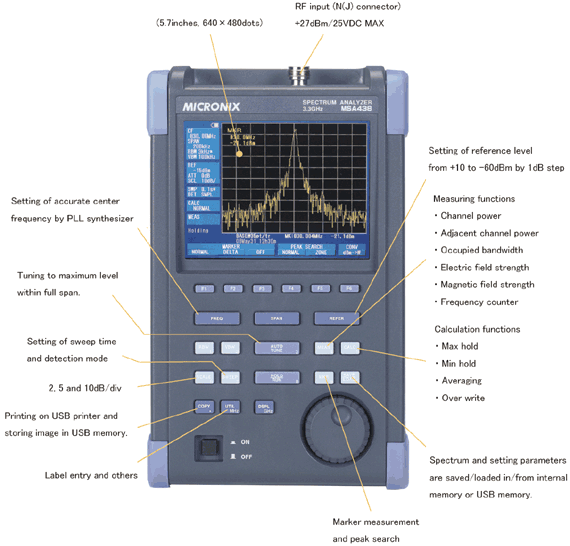

1) 測量頻率范圍50 KHz～8.5 GHz
帶寬覆蓋W-CDMA、CDMA、PDC、PHS、GSM、2.4GHz帶寬無線局域網、藍牙技術。
2) 性能可以和大型工作臺相比
MSA438系列利用PLL合成系統保證高度的穩定性。中心頻率設定度20KHz，而且平均噪聲電平-127dBm(典型)供給一個較寬的范圍。參考電平可以設定在1dB。
3) 強大的功能
測量功能：信道功率測量；相鄰信道功率測量；占用帶寬測量；電場強度測量；磁場強度測量。
4) 計算功能：最大值；最小值；平均值；覆蓋
5) 自動轉換
中心頻率被設置在頻率為最大值3.3GHz，另外，適于參考電平和分辨帶寬。
6) 自動范圍操作
分辨率帶寬，視頻帶寬和掃描時間被自動設定在頻率范圍基礎上。它也有可能設定自動的范圍操作只有一兩個在分辨率帶寬，視頻帶寬和掃描時間之外。
7) 圖象硬拷貝
連接一個打印機（選件），按下功能鍵，圖象就可以打印出來。
8) 在PC機上的高分辨率顯示
頻率波形可在PC機上被高分辨率的顯示。在水平軸上顯示1000點PC屏幕上，當應用PC SoftwareMAS300（選件）。
9) 頻率部分
頻率范圍： 50KHz—8.5GHz
中心頻率：
設置分辨率： 20KHz允許旋轉編碼器，數字調節和功能調節（上下）來設定CF 。
精 確 性：
≤ （30 100T）KHz ＠ 200KHz到10MHz的范圍
≤ （100 100T）KHz ＠ 20KHz到10MHz的范圍
在23 5℃ T:掃描時間(秒)
頻率范圍：
設定范圍：0Hz(零范圍),200KHz-2GHz和3.3GHz(滿量程)
準 確 性：≤ 3% ＠23 5℃
分辨率帶寬：3dB帶寬
范圍設定：3KHz-3MHz和自動
準 確 性：≤ 20%
選 擇 性：1:12(名義上的) ＠3dB:60dB
視頻帶寬：100Hz-300KHz,關和自動
SSB相應噪聲：-90dBc/Hz(典型)＠100KHz偏移量
虛 回 應：≤-60dBc
10) 振幅部分
參考電平：
設定范圍： 10~-40dBm在1dB的檔
準 確 性：≤ 0.8dB ＠RBW:3MHz, VBW:關ATT:0dB 23 5℃
單 位：dBm / dBV / dBmV / dBuV
平均噪聲電平：-120 dBm(典型)＠RBW:3KHz, VBW:100Hz
輸入阻抗：50Ω
輸 入VSWR：≤2.0
輸入衰減：
操作范圍：0~25dB＠1dB連接參考電平
轉換錯誤：≤ 0.6dB
RBW轉換錯誤：≤ 0.6dB
顯示刻度：
刻 度：10dB/div , 2dB/div
準 確 性：≤ 0.8dB/10dB ; ≤ 0.2dB/2dB ; ≤ 1.6dB/70dB
輸入損壞電平： 20dBm(CW average power), 25VDC
輸入連接器 ：N(J)
掃描部分
掃描時間：
范圍設置：10ms~30s ,自動
準 確 性：≤ 0.1%( ≤ 1.5%＠滿量程)
觸發模式：自動＠零范圍
偵測模式：波峰 波谷 抽取
11) 功能
規 范:顯示頻率(最大7位)和電平(最大3位)在標志點
DELTA :顯示頻率和電平在兩個標志不同
峰值搜索：
規 范:在10div里,搜索一個峰值點,有效的下一個波峰(9max)
地 域:在一個由中心和寬特定的區域里，搜索波峰，每次掃描標志移動到峰值點。
|
