BT-1800動態圖像顆粒檢測系統
一、動態圖像顆粒檢測系統的簡單介紹
BT-1800動態圖像顆粒分析系統是一種內置循環分散系統和高速攝像機的圖像粒度與形貌分析系統。它是顯微成像技術、自動控制技術、圖像處理技術結合高科技產品。只要把樣品放入循環系統中后，系統將自動循環、分散、連續拍攝顆粒圖像，并對顆粒圖像進行處理與分析。本系統具有直觀、形象、準確、以及自動識別、統計、量化等特點，不僅可以用來觀察顆粒形貌，還可以得到粒度分布、長徑比和圓形度等，為科研、生產領域增添了一種新的粒度測試手段。
二、顆粒分析實驗的原理及標定方法
圖像分析原理：圖像顆粒分析系統的原理：通過對每個顆粒所包含的像素?cái)?shù)量的統計，計算出每個顆粒的等圓面積，從而得到顆粒的等圓面積直徑、等球體積直徑以及長徑比等，從而得到粒度分布等信息。
標定方法：把顯微鏡專用標準刻度尺圖像拍攝下來，通過計算100μm距離所占的像素個數來標定單個像素的面積，再然后根據每個顆粒圖像所占的像素多少來計算顆粒的大小。

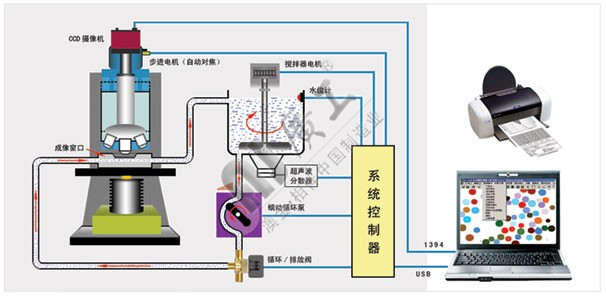

BT-1800動態圖像顆粒分析系統原理圖 儀器標定
三、BT-1800動態圖像顆粒檢測系統的性能指標：
測試范圍： 1μm-3000μm。
光學放大倍數：4000倍。
最大分辨率：0.1μm。
CCD： 德國高速攝像機，成像速度120幅/秒。
重復性誤差：<3%(不包含樣品因素造成的誤差)。
輸出結果： 粒度分布、長徑比分布、圓形度分布。
接口方式： 控制接口方式為USB，圖像接口方式為1394。
循環池容積：300ml。
循環流量： 800ml/分鐘。
|
