4 組成及原理

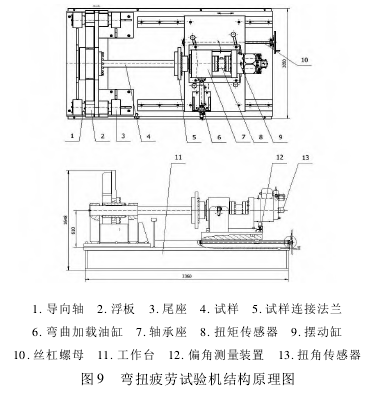

彎扭疲勞試驗機是由工作臺、扭矩驅動系統、彎矩驅動系統、尾座組件組成的封閉框架結構(見圖 9)。工作臺上，一端安裝扭矩驅動系統( 加載端)，一端安裝尾座(固定端)。扭矩驅動系統由擺動缸、軸承座、脹套等構成。擺動缸與扭矩傳感器、試樣連接法蘭通過主軸與扭矩傳感器連接。試樣的一端與尾座固定，另一端與試樣連接法蘭固定。彎曲加載缸采用雙鉸接結構，球鉸一端固定在彎曲加載缸支座上，一端固定在擺動缸支座上，通過控制電磁換向閥對彎曲加載油缸驅動，從而推動擺動缸支座沿著移動導向板上的導向槽以固定一點為中心偏轉。偏轉角度采用光電編碼器測量，安裝在擺動缸支座的后下端。尾座組件由導向軸、浮板、
尾座組成。尾座安裝在工作臺的另一端，采用浮動尾座。浮板在導向軸上滑動，以消除試驗中的變形。導向軸固定在尾座上，尾座固定在平臺上。

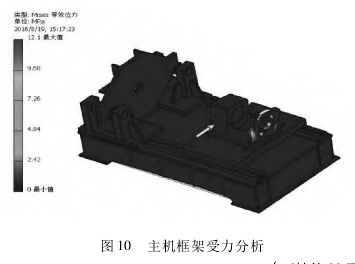

工作臺采用焊接結構，為降低主機中心高度以提高設備的操作性和穩定性，平臺中間放試樣處下沉一方孔。平臺與地面用地腳連接，固定試驗臺底部，提高剛度，減小變形。框架整體應具有足夠的剛度，除理論計算外，應進行力學模型分析，最大應力應該控制在 100MPa 以內(見圖 10)。
5 試驗曲線

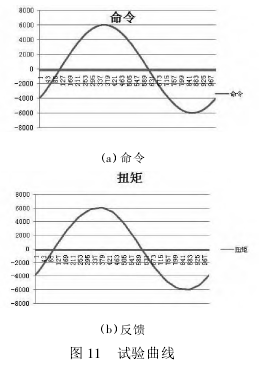

試驗曲線(見圖 11)表明，負荷反饋實時值與命令值高度一致，設備滿足試驗要求，運行穩定、可靠。
6 結 論
本文對一種彎扭疲勞試驗機的結構和原理進行了闡述，結果表明，研發的試驗機可以滿足材料的彎扭過零交互作用試驗需求，從而為材料的疲勞壽命預測和完整性評估提供可靠的依據。該試驗機應用范圍寬，操作簡單。隨著彎扭負荷試驗越來越多，該試驗機的市場需求會逐年提高，有著非常廣闊的應用前景。 |
