1 引 言
材料、構件的疲勞問題嚴重威脅著現代工業設備的安全。壓力波動、頻繁間歇操作、復雜的外力等都會造成設備的疲勞破壞，這些設備一旦發生破壞，將造成極大的危害。這些設備長期在高壓及交變載荷工況條件下工作，在扭轉、彎曲負荷作用下的材料性能不單取決于材料的單方向扭轉疲勞性能或彎曲疲勞性能，也取決于扭轉和彎曲的交互作用。扭轉和彎曲交互作用所造成的損傷，已成為限制此類設備使用壽命的重要因素。因此，有必要對該類設備所用材料進行彎扭疲勞交互作用的研究。單方向的扭轉疲勞試驗機很多，而彎扭組合試驗機開發和研制工作起步較晚。目前，國內一般是靜態扭轉和彎曲的加載。性能優良的彎扭疲勞試
驗機，是獲得準確可靠彎扭性能數據不可或缺的設備，主要應用于石油化工、航空航天、電力、工程機械等領域。針對復雜外力等極端條件，研發了彎扭疲勞試驗機，模擬工程機械鉆桿工作中產生的外力(鉆桿主軸傾斜向下所產生的徑向力) 影響時的受力狀態及力學性能，解決了彎矩產生的徑向力對擺動缸的不利影響，對提升我國彎扭疲勞設備的制造水平，帶動行業的技術進步，具有重要意義。
2 彎扭材料受力分析

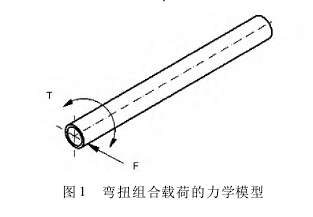

圖 1 是一段薄壁環形截面梁受彎扭組合載荷的力學模型。當圓桿發生扭轉時，沿圓周各點處剪應力的方向與圓周相切，且數值相等，彎矩為零，橫截面各點處剪應力的方向與圓周相切，且其數值相等，剪應力 τρ為:
τρ= Gγ
式中，G 為剪變模量，γ 為剪應變。
當梁上有橫向力作用時，一般來說，橫截面上既有彎矩又有剪力。在彎矩最大的橫截面上，距中性軸最遠處有最大正應力 σmax，而在剪力最大的橫截面上中性軸的各點處有最大剪應力 τ(如圖 2 所示)。
式中，Mmax為橫截面上的彎矩，Y 為所求應力的點到中性軸的距離，Iz為橫截面對中性軸 Z 的慣性矩，Qmax為橫截面上的剪力，Szmax為距中性軸為 Y 的橫線以外部分的橫截面積對中性軸的靜矩，b 為截面寬度。
3 彎扭疲勞試驗機的關鍵技術分析
3． 1 解決擺動缸不受彎矩
根據扭轉疲勞試驗機具有高速、高頻、響應快的特點，葉片式擺動缸直接加載是最優選擇。當有橫向力作用時，加載驅動系統的使用壽命主要受最大正應力影響。本套系統采用葉片式擺動缸加載扭矩(見圖 3)，擺動缸動葉片與缸蓋之間的間隙為Δ，如果最大正應力產生的變形大于間隙 Δ，將會產生葉片與缸蓋之間的磨損，從而破壞擺動缸。所有，必須解決彎矩的問題。
注:圖中橢圓形標識處為擺動缸動葉片與缸蓋之間的間隙 Δ
筆者采用擺動缸前端安裝軸承的方式消除擺動缸主軸的彎矩，考慮主軸的受力，采用兩個圓錐滾子軸承進行背對背安裝(見圖 4)，再調節軸承的游隙和預緊力。如果圓錐滾子軸承的預緊力大于擺動缸內部軸承的預緊力，圓錐滾子軸承的游隙大于 Δ，那么擺動缸葉片將不會摩擦到缸蓋。
3． 2 彎矩加載系統的設計

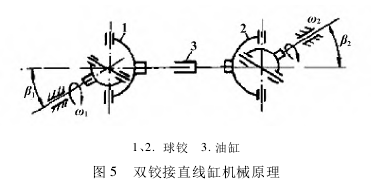

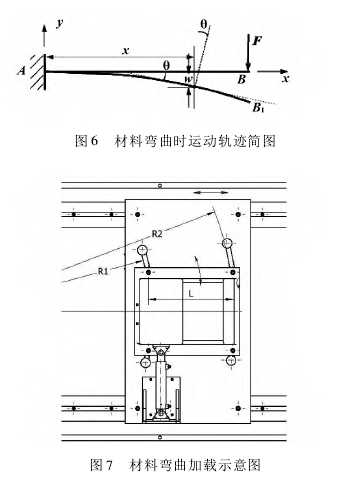

彎矩加載系統選擇雙鉸接直線缸作為加載執行(見圖 5)，具有控制性好、輸出負荷大、體積小、結構簡單的特點，雙鉸接可以避免直線缸的活塞桿產生徑向力。當材料受到純彎矩作用時，材料會以 x 為半徑、以點 A 為圓心作偏轉運動(見圖 6、圖 7)，Ｒ2= Ｒ1+ L。
3． 3 消除換向間隙
在疲勞往復運動中，間隙的存在不僅使試驗曲線不好，不能反映材料的真實數據，還直接影響到設備的使用壽命，加快設備的磨損。所以，設備中不能存在換向間隙，零件在傳遞扭矩中的連接應避免采用平鍵或花鍵。脹緊套(見圖 8)和螺栓連接均屬于靠摩擦力傳遞扭矩，且可以承受彎矩。
|
