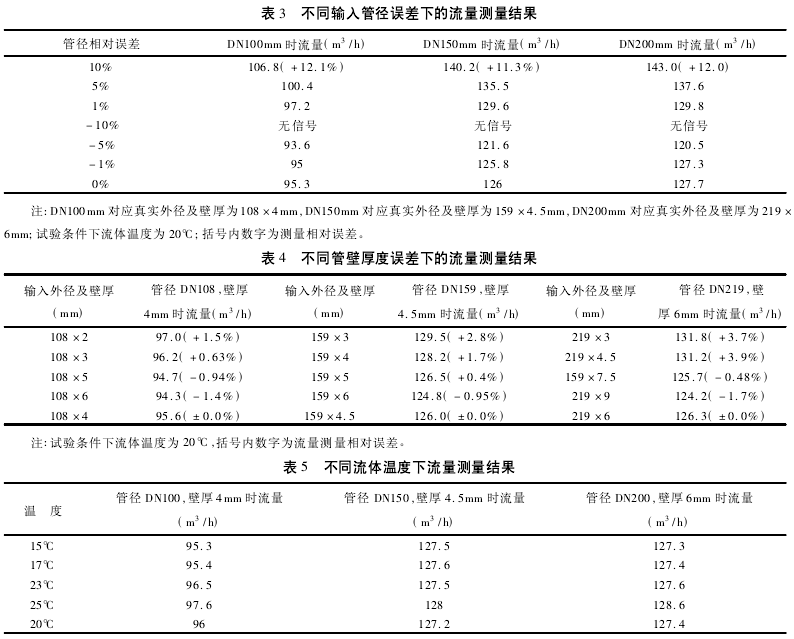

結果表明，上游直管段對精度影響較大，下游直管段對精度影響較小。依據試驗結果，上游側有3 倍以上、下游有 1 倍以上管徑直管時，可基本滿足使用要求( 與標準直管道長度工況相對誤差在 1%以內) 。( 2) 管道參數輸入誤差的影響。流量計安裝時，需輸入管徑、管壁厚等參數。在管道固定不變的情況下改變輸入?yún)?shù)，測量結果如表 3 － 表 5所示。
從表 3 可以看出，管徑設置( 輸入) 誤差與流量測量結果誤差之間的關系為正相關，即管徑輸入誤差為正偏差，實際測量結果誤差為正偏差。管徑外徑誤差導致管道截面積誤差，進而影響流量計算，測量結果誤差隨著管徑設置( 輸入) 誤差的增大而增大。管徑誤差為 － 10% 時，超聲波流量計顯示無信號。管徑誤差為 + 10% 時，DN100 管徑流量測量相對誤差達到 12． 1% 。因此，節能檢測時，管徑誤差對超聲波流量計測量結果影響較大，管徑誤差應準確輸入。
從表 4 可以看出，管壁厚度設置( 輸入) 誤差與測量結果誤差成負相關，即管壁厚度輸入為正偏差，測量結果誤差為負偏差。壁厚誤差同樣導致內徑誤差，造成流量測量誤差。管道尺寸 108mm ×4mm，壁厚輸入在 ± 2mm 誤差范圍內，此時流量實測值最大相對誤差為 + 1． 5% ; 管道尺寸 159mm ×4． 5mm，壁厚輸入誤差在 ± 1． 5mm 誤差范圍內，此時流量實測值最大相對誤差為 + 2． 8% ; 管道尺寸為219mm × 6mm，壁厚輸入誤差在 ± 3mm 誤差范圍內，此時流量實測值最大相對誤差為 + 3． 9% 。節能檢測中，壁厚輸入誤差對管道實測流量的影響一般在 5% 范圍內。對于精準測量，需要精確測量管壁壁厚，以免影響管道流量測量結果。
從表 5 可以看出，流體溫度誤差對流量測量結果的影響較小，現場節能檢測時可以忽略不計。流體溫度主要通過影響流體密度，進而影響流量計算結果。查詢相關試驗數據可知，流體溫度對流體密度的影響相對較為微小。( 3) 內襯及管道材質的影響。被測管道材質及內襯輸入錯誤時，造成傳感器安裝距離 L 的計算錯誤，使超聲波流量計的入射角 θ 產生誤差，影響測量結果，嚴重時影響測量信號，使超聲波流量計無法正常工作。試驗表明，管道內襯對測量的影響主要源于其造成了實際管徑的變化。內襯減少了過水截面積，通過流速換算的流量相應偏小。測量誤差與管道截面積的變化成正比，如果內襯過厚、設置時被忽略或內襯與管壁有間隙時，一般會發生探測或信號錯誤。因此，測量時應據實準確輸入內襯的材料及厚度。如果遇到管道內壁結垢相對均勻、信號基本正常時，也可將管道內壁結垢視為內襯，進行一定的補償，可以減少測量誤差。目前，節能檢測的對象一般是新建建筑，幾乎不存在管道內壁積垢的問題。管道及內襯材質對測量的影響反映在超聲波在各種介質中傳播速度的差異上，如果材質的實際聲速小于設置的聲速( 如錯把塑料管當鍍鋅鋼管) ，則測量結果偏大，反之則偏小。
3． 3 噪聲的影響
如果流體中存在超聲噪聲，且噪聲的頻率與超聲波流量計的工作頻率范圍一致，那么將使得換能器無法檢測并分辨出正常的工作超聲脈沖信號，導致流量計發生讀數錯誤或停止計量�，F(xiàn)場檢測時，產生超聲噪聲的噪聲源有很多，最常見的是管道非滿管及流體介質污濁。一般來說，現場檢測噪聲的產生源主要有: ( 1) 流過管道的高速氣流( 非滿管流) ; ( 2) 附件的干擾源( 壓力或流量調節閥、水泵風機運行等) 。
超聲波流量計對降壓元件產生的噪聲尤其敏感，甚至有些低噪聲閥門比調壓閥對超聲波流量計產生的影響還要大，這是因為，采用了低噪聲技術的閥門主要是針對人耳可聽見的噪聲范圍進行降噪，而這個范圍與影響超聲波信噪比的聲譜范圍不完全一致。國外氣體流量實驗室開展的不同類型的“噪聲發生器”( 如整流器、調壓閥等) 對超聲波流量計性能影響的定量測量實驗研究結果表明，噪聲( 如整流器產生的噪聲) 對某些類型的超聲波流量計準確度和穩定性存在一定的影響，其帶來的計量誤差可達 2% 。一般來說，為降低噪聲干擾，宜把流量計安裝在調節閥等噪聲元件的上游。
4 小 結
超聲波流量計是節能檢測的必備設備，節能檢測中要求的或涉及到的流量參數( 冷水機組實際性能系數、空調水泵效率、冷熱水總流量、冷卻水總流量、空調機組水流量等) 都需要超聲波流量計測量，其優點是不用在流體中安裝測量元件，不會改變流體的流動狀態，不產生附加阻力，因而在節能檢測中應用非常廣泛。在實際應用中，需要注意以下問題:
( 1) 定期對超聲波流量計進行維護保養，定期送檢計量，并根據計量結果對檢測結果進行修正。
( 2) 測量數據不僅僅是個儀表顯示數值，它需要在測量過程中綜合考慮管道因素( 直流管段長度、管徑、壁厚、流體溫度等) 的影響，盡可能降低測量誤差。
( 3) 被測管道材質及內襯輸入錯誤時，將產生較大的測量誤差，因此測量時應據實準確輸入管道材質及內襯材料。
( 4) 噪聲對超聲波流量計準確度和穩定性存在一定的影響，現場測量中，一般把超聲波流量計安裝在噪聲元件的上游，盡量降低噪聲對測量結果的影響。 |
