4 測試系統傳感器選擇

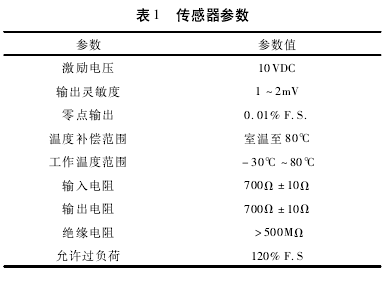

本次設計選用的傳感器為 ZH08-H 扭矩傳感器，量程為 30 ，該傳感器通過彈性體以電阻應變計為轉換元件進行扭矩測量。傳感器由彈性體、電阻應變計、測量電橋等組成。組成測量電橋后，當彈性體受到扭力產生微小變形后，粘貼在彈性體上的應變計阻值發生相應變化，使測量電橋輸出與扭矩成線性關系的電壓信號。傳感器參數如表 1所示。
5 測試系統仿真分析
5． 1 數學模型

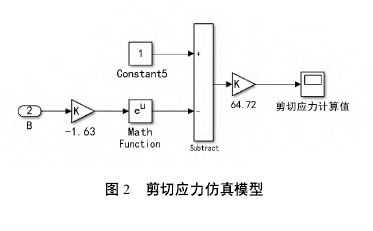

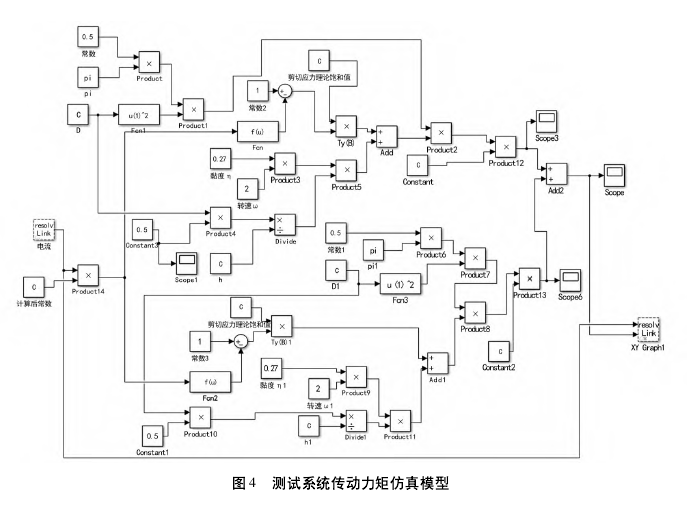

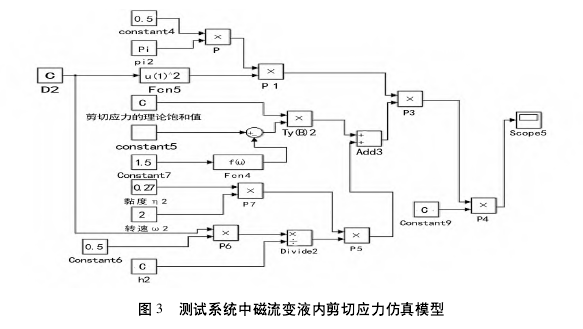

測試系統測定的磁流變液的流變學力矩由兩個力矩形式組成: 一是由磁流變液黏附度所影響的傳動力矩，二是由磁流變液自身的磁流變效應所產生的剪切應力所形成的傳動力矩。傳動力矩隨測試圓筒直徑的大小和圓筒間隙間距的增大而增大。測試系統主要結構確定后，動力矩主要由磁流變液的最大剪切應力決定。本設計中選用哈爾濱泰達爾公司 MＲF270 /50 型磁流變液產品，根據式（5）建立剪切應力仿真模型，如圖 2 所示。測試系統中磁流變液內剪切應力仿真模型如圖 3 所示。根據分析過程和測試系統的基本結構構建的測試系統傳動力矩的仿真模型如圖 4 所示。
5． 2 仿真結果分析
磁流變液的流變學特性受到多方面因素的影響，如黏度、轉速、溫度、電流、磁場強度及磁芯線圈匝數。本設計所研制的測試系統由于結構尺寸均已確定，故只對電流、磁場強度的變化對磁流變液流變學特性的影響進行了仿真分析。
根據測試系統仿真得到的磁場強度與傳動力矩的關系曲線如圖 5 所示。從曲線變化趨勢可以看出，傳動力矩總體變化是隨著磁場強度增強而增大，但當磁場強度達到 1． 5T 時，傳動力矩的增強逐漸趨于平緩，說明磁流變液傳遞力矩與磁場強度的關系受到磁流變液磁飽和現象的影響。為進一步增大傳動力矩，必須采用性能優越的磁流變液材料，或者提高磁流變液內磁性材料的導磁性能。
對測試系統進行仿真分析時，考慮測試腔體的間隙、磁流變液的加入量、繞磁芯線圈電流方向及磁場方向等因素的影響，內部磁場方向 N 極和 S 極同向設置的具體形式，確定在磁流變液周圍產生的磁場強度最大，故仿真分析是根據這種接法進行的。測試系統輸入電流與傳動力矩關系仿真曲線如圖 6 所示。由變化曲線可知，隨著電流的增加，傳遞力矩也隨之增加，基本呈現出先快速增加，而后逐漸趨于平緩增加的形式。當輸入電流達到 15A時，傳動力矩趨于平穩，不再繼續增加。反映出輸入電流影響磁場強度的變化，當增加到一定值時，根據線圈的結構達到了磁場強度飽和狀態，致使磁流變液傳動力矩不再增加，與磁場強度與傳動力矩的關系變化一致。
6 結 論
本設計研究分析了磁流變液的流變學特性，構建流變學特性的本構關系，推導出了磁流變液流變學特性測試系統的數學模型，并進行了 Simulink 環境下的仿真分析，從仿真分析結果可得出以下結論:
( 1) 磁流變液流變學特性測試系統的研制要著重考慮磁路結構的設計，充分考慮磁芯所使用的磁性材料的磁飽和、最大磁通量及磁場強度等問題，選擇磁性優良的材料作為磁芯材料。
( 2) 磁流變液流變學特性傳動力矩與磁路的磁場強度成正比變化，但是會受到磁路磁飽和的影響，致使其傳動力矩增大幅度受到一定的制約。在選擇不同磁流變液研制相關產品時，一定要明確其磁飽和界限值，以免影響產品工作性能。
( 3) 磁流變液流變學特性傳動力矩與磁路線圈輸入電流成正比變化，隨著輸入電流的增大，產生的傳動力矩也隨之增大，但當輸入電流增大到一定值時，傳動力矩呈現增加緩慢直至不增加的趨勢，說明一定材質的磁流變液傳遞力矩與輸入電流關系變化存在極值點。
本論文對磁流變液的流變學特性進行了仿真研究，對于開發新型磁流變液及其產品提供了性能檢測方面的探索，對研制磁流變液新型裝置具有一定的理論價值和現實意義。
|
