1 引 言
柴油機降噪隔聲罩在野外環境工作，長期經受風雪載荷作用，在隔聲罩的安裝和維護過程中，還要承受人體活動載荷作用，其性能的好壞直接影響著隔聲罩的工作情況。隨著計算機技術的飛速發展，利用計算機對建筑結構風雪載荷進行數值模擬已成為預測建筑物風雪效應的一種新的有效方法。
文獻針對建筑物的風環境問題，采用計算流體動力學軟件對建筑物數值模擬，得出了建筑物的風場分布，以及風載的分布規律。陸玲娟等研究火電廠干煤棚網架在風載荷、雪載荷、溫度載荷等各種正常工況下的變形規律，總結出干煤棚網架在各種工況下的變形規律。田珺等采用最大熵法可靠度理論計算張拉膜結構在雪荷載滿跨堆積和半跨堆積時各節點的最大可能變形，利用 AN-SYS 求出相應工況的膜面應力分布，并與現行確定性方法所求得的膜面應力分布做了對比分析。本文采用 MSC． Nastran 軟件對柴油機降噪隔聲罩進行強度計算，綜合考慮了風雪載荷和人體活動載荷對隔聲罩的作用。
2 隔聲罩有限元分析

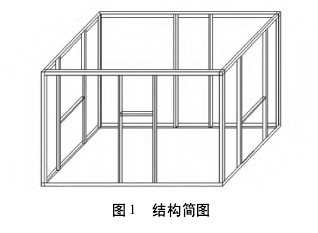

文中研究的隔聲罩框架由 100mm × 100mm ×2. 5mm 方鋼管，100mm × 50mm × 2. 5mm 矩形鋼管、100mm × 10mm 角剛組成。檔板包括內外兩層，內層為 3mm 厚的木工板，外層為 2mm 厚的瓦楞鋼板( 見圖 1) 。根據隔聲罩載荷情況，針對以下 8 種典型工況進行有限元分析。
( 1) 活動載荷及固定載荷;
( 2) 活動載荷、固定載荷及正向( 兩面有門)風載;
( 3) 雪載、固定載荷及正向風載;
( 4) 活動載荷、固定載荷及側向( 兩面有窗)風載;
( 5) 雪載、固定載荷及側向風載;
( 6) 固定載荷及雪載;
( 7) 固定載荷及正向風載;
( 8) 固定載荷及側向風載。
2． 1 有限元模型簡化
雖然隔聲罩結構比較簡單，但結構之間的焊接、鑲嵌等在有限元模型建立時，需對其進行一些合理的簡化。
( 1) 忽略螺栓連接的接觸問題;
( 2) 把隔聲罩的鋼板和框架之間的焊接處簡化成節點連接，且假設各節點間的連接為剛性;
( 3) 把木工板與框架之間的鑲嵌問題簡化成節點連接，同時假設各節點間的連接為剛性的。根據以上原則建立了隔聲罩有限元模型，節點數 64022 個，梁?jiǎn)卧獢?shù) 1780 個，瓦楞鋼板殼單元數 44576 個，木工板殼單元數 41520 個。
2． 2 定義單元類型、實常數及材料屬性
隔聲罩所用的主要材料是鋼管、鋼板和木工板，鋼的彈性模量 E = 210GPa，泊松比 μ = 0. 3，許用應力［σ］= 163MPa。木工板彈性模量 E = 210GPa，泊松比 μ = 0. 3，許用應力［σ］163MPa。隔聲罩框架為三維桿件結構，選用三維彈性梁?jiǎn)卧?BEAM 能夠較好地反映隔聲罩的實際受力情況，然后根據隔聲罩所用的管材的材料和尺寸設置各桿件的幾何特性和材料屬性。
2． 3 載荷計算及邊界條件
從隔聲罩的實際工況可知，風載、雪載、人體活動載荷是主要的載荷形式。考慮了固定載荷、風載、雪載、人體活動載荷的獨立作用及聯合作用。
2． 3． 1 雪載
根據《建筑結構荷載規范》( GB 50009-2012) 的規定，屋面結構的雪載荷 Sk按下式計算:
式中，S0為基本雪壓; μr為屋面積雪分布系數。在風、屋面散熱和太陽輻射等諸多因素的影響下，屋面的積雪呈非均勻分布。由于隔聲罩頂部為平面結構，雪載簡化為隔聲罩上表面瓦楞鋼板全部施加 0. 3kg /m2壓力。
2． 3． 2 風載
文獻詳細描述了風壓與平均風速極大值的關系。本文根據隔聲罩的特點，以最大風速所產生
的壓力( 0. 5kg /m2) 施加在隔聲罩的正向或側向。
2．3． 3 人體活動載荷
由于安裝和維護的需要，必須考慮人體活動載荷。人體活動載荷按照兩個 100kg 重量的人站在隔聲罩頂部的最薄弱部位考慮，以人體雙腳的面積施加 0. 5kg /m2壓力。
3．3． 4 邊界條件
接觸地面的 4 條方鋼管實行全約束。
3 計算結果分析
表 1 給出了隔聲罩分別在 8 種工況下的最大等效應力、最大位移以及梁?jiǎn)卧畲髲澢鷳?yīng)力、最大等效應力和最大位移。圖 2-圖 6 給出了工況 2 的計算結果云圖。
4 分析與結論

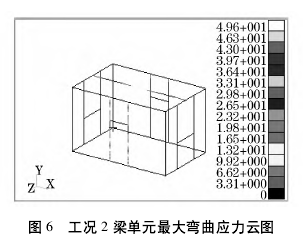

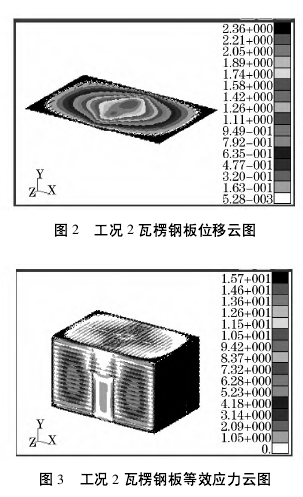

由圖 2 可知，在活動載荷、固定載荷及正向風載作用下，瓦楞鋼板最大位移 2. 36mm，最大變形位置為瓦楞鋼板上表面中部。由圖 3 可知，在相同載荷作用下，瓦楞鋼板最大等效應力 15. 7MPa，位置為瓦楞鋼板上表面兩人體雙腳部，遠遠小于鋼的許用應力( 163MPa) 。由圖 4 可知，在相同載荷作用下，木工板最大位移 5. 36mm，最大變形位置為門的中間部位。由圖 5 可知，在相同載荷作用下，木工板最大等效應力 9. 7MPa，位置為瓦楞鋼板上表面兩人體雙腳部，小于木工板的許用應力( 163MPa) 。由圖 6 可知，在 相 同 載荷 作 用 下，梁 單 元 最 大 彎 曲 應 力49. 67MPa，位置為門框的矩形梁中部，小于鋼的許用應力( 163MPa) 。
從 8 種載荷工況的計算結果可以看出，最大位移為 6. 56mm，發 生 在 工 況 8，最 大 等 效 應 力 為15. 7MPa，發 生 在 工 況 2，梁 單 元 最 大 位 移 為3. 91mm，發生在工況 6，梁?jiǎn)卧畲蟮刃?yīng)力8.42MPa，發生在工況 2，梁?jiǎn)卧畲髲澢鷳?yīng)力為51. 4MPa，發生在工況 7，說明結構承載能力是足夠的。
|
