1.引 言
發動機抱死一直是汽車發動機常見卻又難以根本解決的問題，困擾著全球范圍內的汽車發動機工程師。產生抱死的根本原因有很多，比如零件尺寸配合異常、發動機潤滑系統異常等，但是抱死的直接原因是發動機曲軸和瓦片的異常磨損。這種異常磨損會直接影響發動機的扭矩，因此，對發動機扭矩的監控變得尤為重要。發動機冷試技術，以其優越的經濟效益、環境效益和質量控制效益，已經逐步成為汽車發動機裝配終檢測試工藝的重要部分，被各大發動機廠廣泛應用。隨著發動機冷試技術的不斷進步，發動機抱死現象可在冷試中被發現并有效監控。
2.發動機冷試測試概述
2.1 冷試的定義和程序

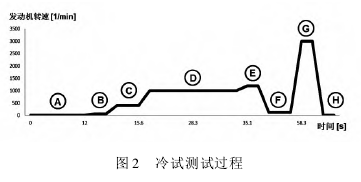

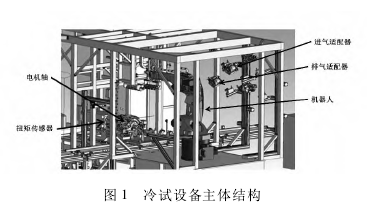

冷試是在發動機不點火的狀態下，通過設備電機倒拖發動機曲軸旋轉，利用冷試設備和發動機自身的傳感器采集測試信號并進行波形處理，然后對比波形曲線和設定窗口，并自動判定發動機是否合格的測試工藝。圖 1 為冷試設備的主體硬件結構。在冷試過程中，主要包括 8 個測試步驟，圖 2 表示時間和發動機轉速之間的關系。
A．發動機電器檢測階段(0r / min):主要測試發動機傳感器的通電情況。
B．發動機怠速測試 ( 60r / min): 主要測試發動機起始扭矩。
C．可變氣門升程測試(400r / min):對氣門升程可變系統進行調節測試。
D．發動機傳感器測試 ( 1000r / min): 主要測試機油壓力、燃油壓力和真空壓力。
E．可變氣門正時測試 (1200r / min): 主要測試發動機可變氣門正時的調節。
F．發動機機械測試(120r / min):主要測試發動機進氣壓力、扭矩和排氣壓力。
G．增壓壓力測試 ( 3000r / min): 主要測試發動機增壓器。H． 測試結束階段(0r / min):適配器回位;冷試設備使用真空抽出汽油管內汽油。
2.2 發動機扭矩的測試
發動機扭矩是發動機加速能力的具體指標，表示活塞在氣缸內進行一次往復運動所做的功。因此，扭矩是影響發動機性能的重要技術參數，也是冷試檢測的重點項目。在冷試過程中，扭矩的測試主要在 B、D、F 和 G 等 4 個階段，其目的是模擬發動機在不同工況下的扭矩狀態(起始扭矩、一般怠速扭矩、低轉速和高轉速扭矩)。
B 階段:轉速 60r / min，主要測試發動機冷試的起始扭矩。在該階段，發動機轉動 2 圈。如果發動機輪系和軸承系統出現異常摩擦(如存在雜質或者軸承面有異常高點或劃傷)，會導致起始扭矩的異常。
D 階段:轉速 1000r / min，該階段是發動機完成起始轉動后的運轉階段，相當于整車的怠速狀態。在這個階段，主要測試可變氣門正時調節前和調解后的扭矩、進氣和排氣壓力。
F 階段:轉速 120r / min，該階段是冷試獨有的低轉速階段。對于進氣壓力、扭矩和排氣壓力的變化十分敏感，可以有效監控發動機瓦片或軸承座的異常磨損和進排氣系統的泄漏。

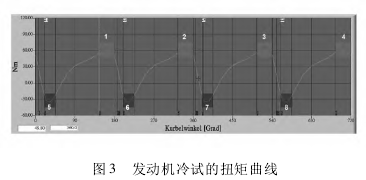

G 階段:轉速 3000r / min，該階段主要用于增壓壓力測試，可以監控高轉速下扭矩的狀態。圖 3 所示為發動機冷試的扭矩波形曲線。在冷試過程中，將 Y 軸的正向定義為活塞壓縮行程，而 Y軸負向定義為活塞做功行程。因此，對于直列四缸發動機，分別有 4 個壓縮行程和做功行程，分別是波峰 1 至波峰 4，以及波谷 5 至波谷 8。

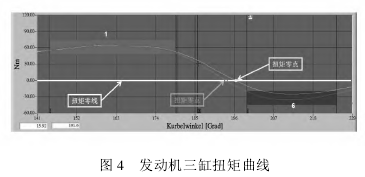

在發動機的做功行程中，扭矩波形曲線與扭矩為零的直線交點，稱之為扭矩零點，如圖 4 所示。同一型號的不同發動機，由于曲軸和軸瓦之間的摩擦力存在差異，導致扭矩曲線的斜率不同。因此，扭矩零點的位置也隨之發生變化。綜上所述，一臺發動機的扭矩零點位置可以反映這臺發動機曲軸和軸瓦之間的摩擦力的大小，即曲軸和軸瓦之間是否存在異常摩擦。
3. 測試方案
本試驗基于 JW Froechlich 冷試設備。對同一型號的 10921 臺發動機進行扭矩和扭矩零點測試。通過對扭矩零點測試結果進行高斯分布計算，選取處于高斯分布邊緣的發動機進行拆檢。確認曲軸和軸瓦之間是否存在異常磨損。
4. 試驗結果與分析

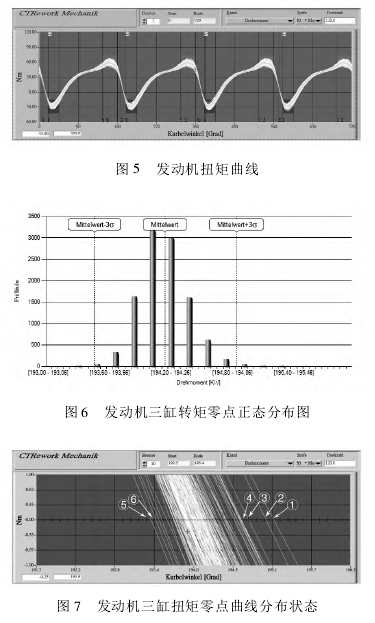

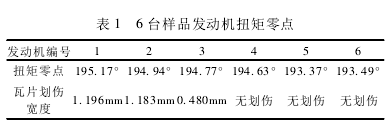

圖 5 所示為 10921 臺發動機的扭矩曲線疊加圖。以發動機三缸為例，上述 10921 臺發動機的扭矩零 點 的 高 斯 分 布 圖 如 圖 6 所 示，其 平 均 值 為194. 17°，± 3σ 為［193． 48° ～ 194． 87°］。圖 7 展示的是三缸轉矩零點的真實曲線分布狀態。選取大小極值的 6 臺發動機作為拆解對象，對其三缸的連桿瓦片狀態進行拆解確認。這 6 臺發動機的扭矩零點如表 1 所示。

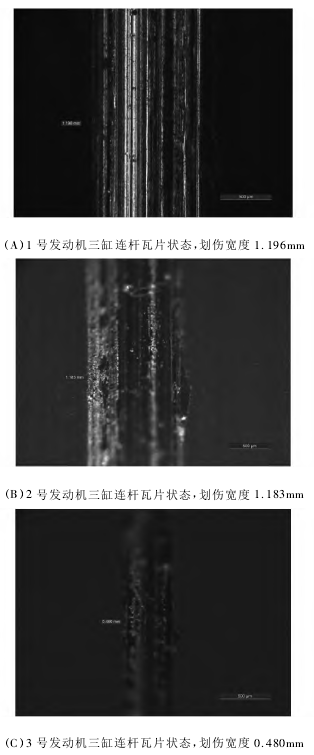

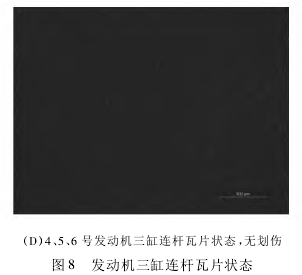

拆解后，三缸瓦片狀態如圖 8 所示，1、2 和 3 號發動機 的 三 缸 瓦 片 有 劃 傷，其 劃 傷 寬 度 分 別 是1. 196mm、1. 183mm 和 0. 480mm;而 4、5 和 6 號發動機拆解后瓦片沒有劃傷。因此，發動機三缸的轉矩零點監控窗口為:［193° ～ 194. 7°］。使用相同方法對其他 3 個缸進行試驗:一缸［13° ～ 14． 7°］;二缸［553° ～ 554. 7°］;四缸［373° ～ 374. 7°］。采用冷試扭矩零點的方法，對發動機曲軸和軸瓦異常磨損進行研究，可以得出:扭矩曲線的斜率可以反映發動機曲軸轉動的摩擦狀態，斜率越小，摩擦越大。
5 .結 論
采用冷試扭矩零點的方法，對發動機曲軸和軸瓦異常磨損進行研究，可以得出以下結論：
(1)扭矩曲線的斜率可以反映發動機曲軸轉動過程中的摩擦狀態。
(2)扭矩曲線斜率越小，則曲軸承受的摩擦力越大。
|
