１.引 言

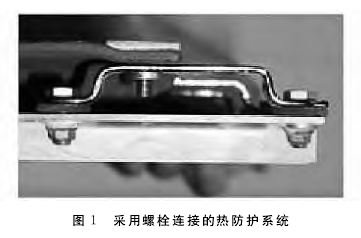

目前，機械連接仍然是先進航空航天器最主要的連接方式�？蛇x用的連接方式一般有螺栓連接、鉚接、焊接和粘接４種。其中，后３種連接方式都屬于永久性連接，只有螺栓連接可重復拆卸，是熱結構實際應用時不可回避的連接方式（如圖１所示）。由于受到氣動熱、噪聲、殘骸碎片等多種因素影響，飛行器外層熱防護面板可能產生面板破裂、燒穿、超溫、涂層脫落、面板與主結構分離等多種失效模式。其中，最可能也是最危險的失效模式就是面板與主結構分離，導致熱氣流進入，分系統發生故障，引 起 一 系 列 連 鎖 反 應，嚴 重 時 會 導 致 機 毀人亡。

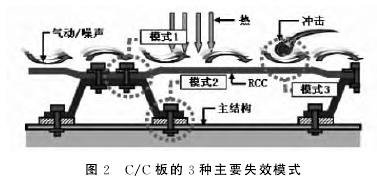

對于高溫合金螺栓與 Ｃ／Ｃ、Ｃ／ＳｉＣ 等先進復材面板的連接結構，由于高溫合金的熱膨脹系數比復材大很多，高溫環境下由于熱失配會造成螺栓預緊力大幅下降。螺栓預緊力下降會導致被連接件滑移、分離或螺栓松脫，直接威脅到熱防護面板與主結構連接的可靠性，進而影響到熱防護系統的完整性，嚴重威脅到飛行安全。圖２所示的 Ｃ／Ｃ 熱防護面板的３種主要失效模式中，模式１和模式２均由于螺栓連接變松弛引起，模式１造成了 Ｃ／Ｃ板與支架之間的連接松弛，模式２造成了支架與機體結構之間的連接松弛。
有研究提出了極端環境下連接熱防護面板的螺栓松弛監測技術，針對由于螺栓預緊力下降導致的面板松弛和支架松弛，建立了螺栓連接熱防護系統的嵌入式健康監測系統。該技術基于傳播波的衰減特性，可得到螺栓上的預緊力變化。通過模擬再入時的噪聲試驗，獲得了可靠的測試結果。也有研究通過高溫循環的熱試驗，證實飛行器再入過程中對連接熱防護系統的陶瓷基復材緊固件上施加的力矩會下降，在使用前施加預應變可以防止因緊固件受熱伸長造成的力矩減�。郏矗荨Ｓ袑W(xué)者以 Ｃ／ＳｉＣ螺栓為例，研究復合材料熱結構連接剛度的試驗分析方法，分析了常溫下預緊力矩與螺栓軸向力之間的關系，考慮高溫對預緊力的影響并給出了預緊力矩修正公式。
２００５年，國外在 ＦＯＴＯＮ－Ｍ２的再入艙的再入過程中進行了采用螺栓連接的“ＫＥＲＡＭＩＫ”陶瓷熱防護系統試驗，該試驗的主要目的之一即是對熱防護系統連接和緊固的方案性能進行考核。再入艙著陸后發現，該熱防護系統各部分連接狀況良好，飛行后所有的緊固件均牢固地連接在平板上。在移除螺栓的過程中，測量了螺栓的剩余扭矩，發現相比裝配時的初始扭矩，飛行后螺栓的扭矩平均下降了一半左右。因此，對熱循環后的螺栓設計提出了更高的要求。由于能夠測試預緊力的傳感器在高溫環境下極易失效，目前缺乏螺栓預緊力高溫變化的地面試驗方法，本文主要對此開展相關試驗原理與試驗方案研究。
２.試驗原理

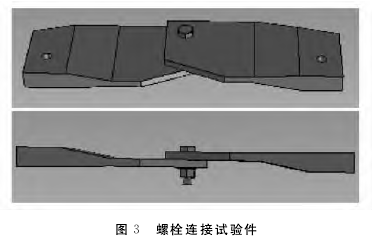

試驗件外形如圖３所示，試驗件由兩塊相同的Ｃ／ＳｉＣ板搭接，中央用 ＧＨ９９螺栓連接固定，板最外端厚２０ｍｍ，搭接段厚８ｍｍ，中間段為斜面過渡，兩端螺栓孔與中央螺栓孔不在同一直線上。

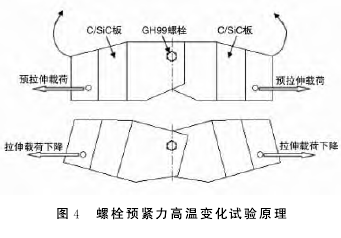

試驗原理如圖４所示，試驗時，對試驗件施加水平方向的拉伸載荷。加到一定載荷后，固定加載裝置位置以保持當前載荷。由于試驗件兩端的螺栓孔與中央連接兩塊 Ｃ／ＳｉＣ 板的螺栓孔不在同一直線上，在水平方向拉伸載荷作用下，兩板會產生相對中央螺栓轉動的力矩。當中央螺栓預緊力足夠時，試驗件依靠兩板之間的靜摩擦力平衡力矩。當中央螺栓預緊力下降至兩板間的靜摩擦力不足以平衡轉動力矩時，兩板會發生相對中央螺栓的轉動。
由于加載裝置位置固定，會抵消加載裝置上沿加載方向的部分變形，導致之前施加的拉伸載荷降低。因此，拉伸載荷的變化可以反映出螺栓預緊力在加熱時的變化情況，進而評估螺栓保持預緊力的性能。試驗件的外形設計使得其受拉時螺栓為單剪狀態，兩板可在各自平面內繞中央螺栓轉動。 |
