3 .復合式動量系統模型的結構推演及特性分析
3.1 模型一( 動量系統初始模型)
首先構建一個簡單的動量系統模型，推導分析其運轉機理。

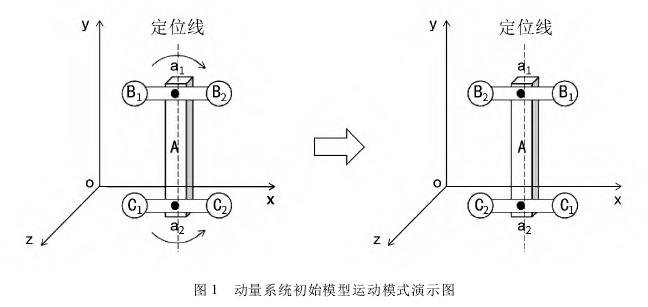

如圖 1 所示，在沒有任何力場作用( 模擬零重力環境) 的三維坐標系中，質量為 mA的物體 A 上有兩處可旋轉的軸 a1、a2，且 a1、a2各自連接一個連桿的中點。這兩個連桿大小形狀完全相同，質量忽略不計，且對稱于線段 a1a2的垂直平分面，并以相對該平面鏡像運動的形式做勻速半周期旋轉運動，即每個連桿旋轉 180°( 該過程速度較慢) 。每個連桿的兩端分別固定兩個物體，物體分別為 B1、B2、1、C2，質量分別為 mB1、mB2、mC1、mC2，其中 mB1= mB2=mC1= mC2，物體 B1、B2、C1、C2到各自連桿中心點的距離均相等。該體系中物體 A 為質量均勻的長方體，B1、B2、C1、C2均為球體，且質量、密度、體積完全相同。x、y、z 分別為環境坐標系的 3 個方向，x 軸為水平方向，y 軸為豎直方向，z 軸為垂直紙面方向。
圖 1 中，假設兩個對稱連桿的旋轉扭矩為恒量T1、T2，并且 T1、T2大小相等方向相反。由于每個連桿兩端固定的物體質量均相等，且物體到各自連桿中點的距離( 力臂) 均相等，所以可假設等效到物體B1、B2、C1、C2上的推力均等于 F，物體 B1、B2、C1、C2相對于物體 A 的移動速度均等于 v，進而可推斷該動量系統在每個坐標軸的動量變化。

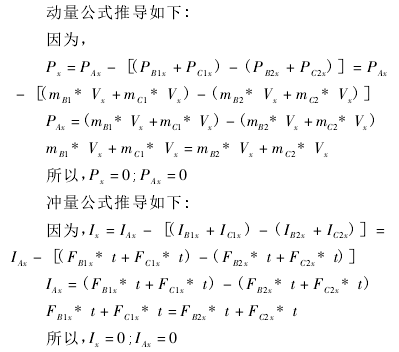

x 軸: 在圖 1 視野內物體 B1、C1相對于物體 A以速度 Vx向右運動，物體 B2、C2相對于物體 A 以速度 Vx向左運動，由于 B1、B2、C1、C2的質量均相等，且 B1與 C1，B2與 C2
均為相對物體 A 等力臂鏡像運動，因此 x 軸方向上 B1、C1與 B2、C2的動量之和為零。又因?yàn)樵?x 軸方向上等效到物體 B1、B2、C1、C2上的推力均等于 Fx，且推力的作用時間均相等，所以 x 軸方向上 B1、C1與 B2、C2的沖量之和也為零。根據動量守恒定律，在該動量系統運動過程中，物體 A 在 x 軸方向上保持靜止，沒有運動軌跡。

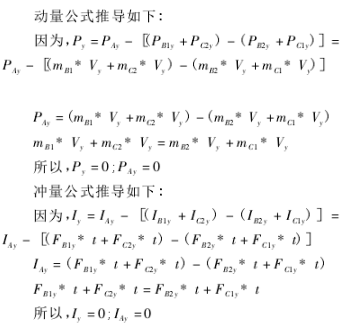

y 軸: 在圖 1 視野內，物體 B1、C2相對于物體 A以速度 Vy向上運動，物體 B2、C1相對于物體 A 以速度 Vy向下運動，由于 B1、B2、C1、C2的質量均相等，且 B1與 C1，B2與 C2均為相對物體 A 等力臂鏡像運動，因此 y 軸方向上 B1、C2與 B2、C1的動量之和為零。又因?yàn)樵?y 軸方向上等效到物體 B1、B2、C1、C2上的推力均等于 Fy，且推力的作用時間均相等，所以 y 軸方向上 B1、C2與 B2、C1的沖量之和也為零。根據動量守恒定律，在該動量系統運動過程中，物體 A 在 y 軸方向上保持靜止，沒有運動軌跡。

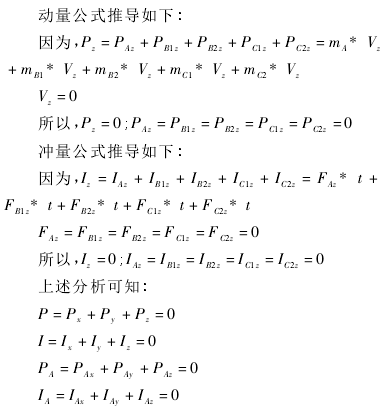

z 軸: 由于該動量系統內的所有物體在 z 軸方向上沒有相對運動，因此 z 軸方向上所有物體的動量之和與沖量之和均為零�？紤]到該動量系統中連桿圓周運動的速度較慢，其角動量系統帶來的微弱回轉效應可忽略不計。根據動量守恒定律，在該動量系統運動過程中，物體 A、B1、B2、C1、C2在 z 軸方向上沒有運動軌跡。
即該動量系統遵循動量守恒定律，整個運動過程中系統的動量和與沖量和均為零。其中，物體 A在該過程中相對于環境坐標系保持靜止不動，沒有任何方向上的運動軌跡。
3.2 模型二( 復合式動量系統初始模型)

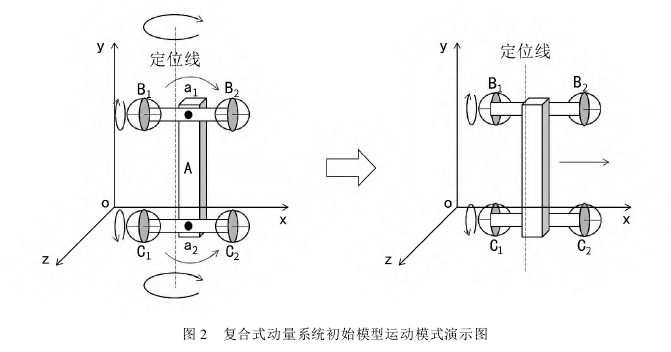

在上述動量系統模型的基礎上，加入多個角動量系統，構成復合式動量系統的初始模型，推導分析其運轉機理。如圖 2 所示，在模型一的基礎上將物體 B1、B2、C1、C2替換為質量、密度、體積、形狀、形式完全相同的陀螺儀，質量關系分別為 mB1= mB2= mC1= mC2。并且陀螺儀 B1、B2、C1、C2在整個系統運動過程中保持高速旋轉狀態，旋轉速度為勻速恒定，且陀螺儀B1、C1的旋轉方向相互對稱。因此由陀螺儀旋轉反作用力產生的系統反轉運動相互抵消，陀螺儀自身的回轉效應也一并抵消。此外，當連桿旋轉到平行于 y 軸位置時，陀螺儀 B1、C1將處于短時同向旋轉狀態，其旋轉反作用力導致的系統小范圍反轉運動這里忽略不計。即系統在整個過程中不因陀螺儀B1、C1旋轉而發生偏轉。陀螺儀 B2、C2在整個系統運動過程中沒有外在力矩使其轉子旋轉，即轉子相對陀螺儀保持靜止?fàn)顟B(tài)。
據陀螺儀高速旋轉時的定軸性可知，在力臂相等的情況下，改變高速旋轉陀螺儀的軸向角度需要克服陀螺儀自身產生的反抗力矩，即科里奧利力的矩。所以，在該模型中，連桿施加在旋轉陀螺儀上的力矩要大于施加在不旋轉陀螺儀上的力矩。因此等效在陀螺儀 B1、B2、C1、C2上的推力關系分別為 FB1＞ FB2，F(xiàn)B1= FC1，F(xiàn)B2= FC2。陀螺儀 B1、B2、C1、C2相對于物體 A 的移動速度均等于 V。進而可推斷該動量系統在每個坐標軸的動量變化。
x 軸: 在圖 2 視野內陀螺儀 B1、C1相對于物體 A以速度 Vx向右運動，陀螺儀 B2、C2相對于物體 A 以速度 Vx向左運動，由于 B1、B2、C1、C2的質量均相等，且 B1與 C1，B2與 C2均為相對物體 A 等力臂鏡像運動。因此 x 軸方向上 B1、C1與 B2、C2的動量之和為零。又因?yàn)樵?x 軸方向上 B1、B2、C1、C2上的推力關系分別為 FB1x＞ FB2x，F(xiàn)C1x＞ FC2x，且推力的作用時間均相等，所以 x 軸方向上 B1、C1與 B2、C2的沖量之和為兩組不同方向作用力的沖量差。根據動量守恒定律，該沖量差會以反作用力的形式通過連桿轉化為物體 A 在 x 軸方向上的動量，以此達到平衡。由于 x 軸方向上 B1、C1與 B2、C2的動量之和為零，因此物體 A 獲得的動量可以等效為整個系統在x 軸方向上獲得的動量，即在 x 軸方向上系統沖量和為零，但系統動量和不為零。
上述情況在一般動量系統是很少見的，這也是引用復合式動量系統分析的原因。在這種情況下，系統可能會相對空間坐標系發生軸向偏轉，因此模型二中的 x 軸應該為系統自身坐標軸，即該軸隨系統自身偏轉而偏轉。根據動量守恒定律，該過程中整個系統將在系統坐標系 x 軸方向上獲得一定動量，且在該軸方向上系統的沖量和為零，即整個系統以速度 Vx'沿 x 軸方向向左移動。

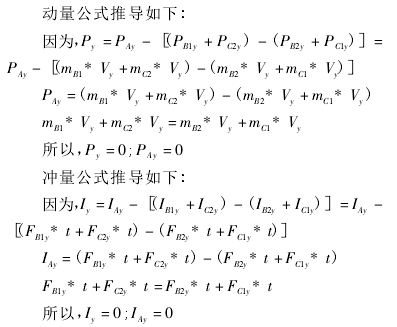

y 軸: 在圖 2 視野內陀螺儀 B1、C2相對于物體 A以速度 Vy向上運動，陀螺儀 B2、C1相對于物體 A 以速度 Vy向下運動，由于 B1、B2、C1、C2的質量均相等，且 B1與 C1，B2與 C2均為相對物體 A 等力臂鏡像運動。因此 y 軸方向上 B1、C2與 B2、C1的動量之和為零。又因?yàn)樵?y 軸方向上 B1、B2、C1、C2上的推力關系分別為 FB1y= FC1y，F(xiàn)B2y= FC2y，且推力的作用時間均相等，所以 y 軸方向上 B1、C2與 B2、C1的沖量之和也為零。根據動量守恒定律，在該動量系統運動過程中，物體 A 在 y 軸方向上保持靜止，沒有運動軌跡。
z 軸: 雖然該動量系統內的所有物體在 z 軸方向上沒有相對運動，但根據陀螺儀高速旋轉時的進動性可知，高速旋轉的陀螺儀在 x 軸方向上受外力 F作用時，會在其 z 軸方向上產生進動效果。由于兩個陀螺儀的旋轉方向相互對稱，所以其進動力矩的方向是一致的，這里假設該進動方向?yàn)槠叫杏?z 軸指向紙面。
由于陀螺儀與連桿之間為剛性連接，因此陀螺儀發生進動時，不會以連接點為基點旋轉，而是帶動整個系統相對于 z 軸做順時針偏轉運動( 如圖 2所示) 。這里所說的 z 軸為環境坐標軸，即該軸不隨系統自身偏轉而偏轉。這也是之前系統坐標系中 x軸方向上系統動量不為零的原因，即系統坐標系 x軸方向上的系統動量是通過環境坐標系 z 軸方向上系統獲得的偏轉動量的反作用力生成的，從而達到系統整體的動量平衡。
根據系統運動過程中，陀螺儀進動方向變化分析可知，連桿動作周期前半程物體 A 及整個系統相對 z 軸做加速偏轉運動，連桿動作周期后半程物體A 及整個系統相對 z 軸做減速偏轉運動。這里設定陀螺儀 B1、C1的進動力大小為 Fz，系統自身的轉速為 Vz'，因此在 z
軸方向上整個系統的偏轉動量和不為零。根據陀螺儀在系統運動過程中移動位置的調整可知，陀螺儀在連桿運動前半周期與后半周期相對 z 軸的進動力方向完全相反，因此該系統的偏轉沖量和為零�？紤]到該動量系統中連桿圓周運動速度較慢，其角動量系統帶來的微弱回轉效應可忽略不計。根據動量守恒定律，在該動量系統運動過程中，系統整體在動作周期前半程相對 z 軸做順時針加速偏轉運動，在動作周期后半程相對 z 軸做順時針減速偏轉運動，在不計動量損耗的前提下，系統最終偏轉速度將降為 0，整體停止轉動。
即該動量系統遵循動量守恒定律，整個運動過程中系統相對于環境坐標系 z 軸以速度 Vz'做變速偏轉運動，速度范圍為 0≤Vz'≤Fz* t /2* ( mA+ mB1+ mB2+ mC1+ mC2) ; 此外，該系統沿自身坐標系 x 軸方向向左移動，移動中產生的動量值為 2* ( FB1x－FB2x) * t，沖量值為 0。系統最終沿該方向以恒定速度 Vx'運動，速度值為: ［2* ( FB1x－ FB2x) * t］/( mA+mB1+ mB2+ mC1+ mC2) 。整個系統相對環境坐標系的運動情況可參考圖 2 中定位線的相對位置變化及箭頭標注方向。
|
