3 .試驗結果與分析

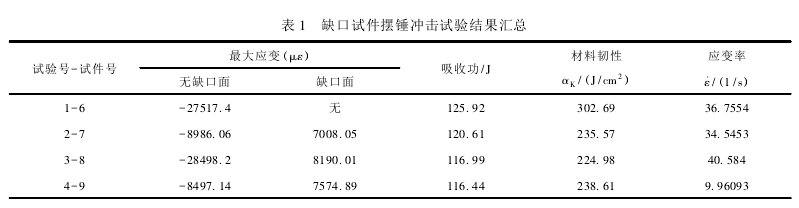

3. 1 含缺口試件一次沖擊試驗按照 GB /T229－2007《金屬材料 夏比擺錘沖擊試驗方法》對圖 5 中試件號 6、7、8、9，進行標準夏比V 型缺口試驗。缺口加工方法采用定型砂輪磨制或銑床加工，缺口部位應避免劃傷。缺口試驗結果照片見圖 8，主要參數見表 1。
3. 2 無缺口光滑試件多次沖擊試驗
按照 GB /T229－2007《金屬材料 夏比擺錘沖擊試驗方法》對圖 5 中試件 1、2、3、4、5、10、11、12、17、18 進行多次沖擊試驗，沖擊后的試件變形結果見圖 9。

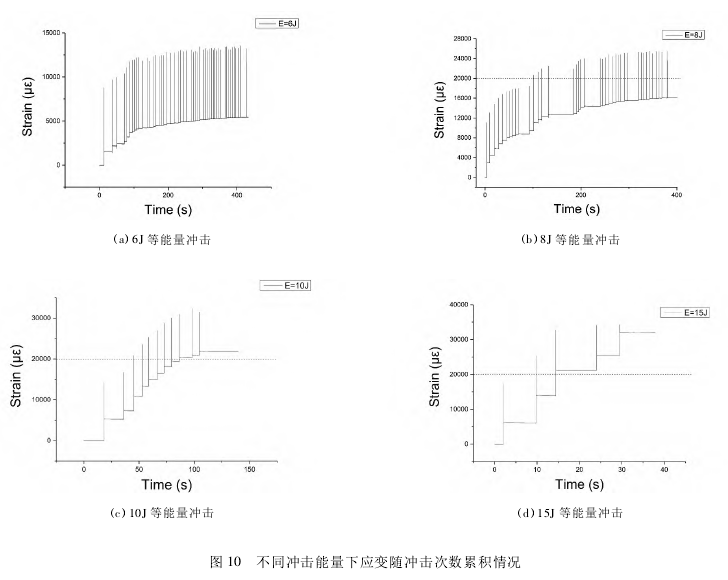

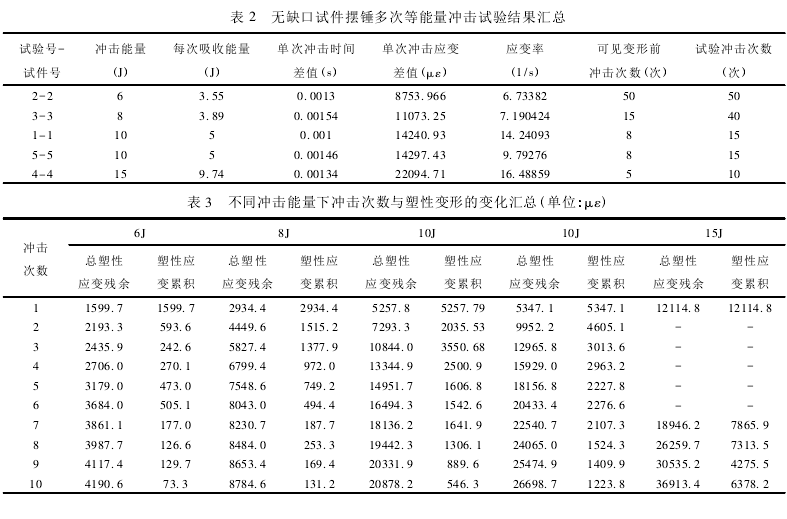

圖 9 為試驗后的試件變形圖。10J 能量沖擊時，經過 15 次即發生了肉眼可見的變形。其他數據統計見表 2。若試件無裂紋出現，即使每次只吸收5J 的能量，經過 8 次即發生了肉眼可見變形。不同沖擊能量下沖擊次數與塑性變形的變化情況見表 3與圖 10。
表 3 的結果顯示，即使用 6J 的能量進行沖擊，每次均有不同程度的塑性應變發生并進行累積。其中，第一次沖擊產生的塑性應變最大，硬化后，在相同能量沖擊下，每次增加的累積塑性應變逐漸減小，但這與材料的循環軟化現象并不矛盾，總的塑性應變持續上漲。從 6J 到 8J，沖擊能量增加了 33. 3%，但首次沖擊產生的塑性應變?cè)黾恿?83. 4%，沖擊 10 次時，相應塑性變形程度增加了 109. 6%。從 6J 到 15J，沖擊能量增加了 150%，但首次沖擊產生的塑性應變?cè)黾恿?657. 3%，沖擊 10 次時，相應塑性變形程度增加了 780. 9%。說明沖擊能量的增加與塑性變形的增加并非簡單的線性關系，而是按指數快速上升。
4. 結 論
本文主要針對某航行體的舵板裝置使用壽命進行研究，根據局部應力應變法的基本假設進行多組材料沖擊試驗，得到以下結論:
( 1) 對低周大能量沖擊疲勞工況，取件位置對沖擊試驗結果幾乎沒有影響。
( 2) 該材料表現出輕微的循環軟化現象，即: 隨著沖擊次數的增加，在相同沖擊載荷作用下，產生的總應變會越來越大，每次沖擊帶來的損傷不是均等的。
( 3) 若光滑試件經多次沖擊仍無裂紋出現，即使每次只吸收 5J 的能量( 假設能量由整個試件吸收，則接近舵板危險點上應變能密度) ，經過 8 次即發生了肉眼可見變形。由此推知: 若舵板沖擊后經探傷檢測無裂紋出現，在同等沖擊能量密度下，可安全使用 8 次。
( 4) 本文提出了一種基于沖擊試驗法的低周大沖擊部件疲勞壽命預測手段，該方法可為工程裝備疲勞壽命的理論研究提供佐證，亦可為工程裝備的疲勞壽命研究提供新的思路。
|
