1. 引 言
某水下航行體在發射出筒后，在水中豎直向上運動，出水后在空中自由飛行，到達最高點后下落，然后在水中下沉，到達最低點后再上浮，最后漂浮在水面上。航行體回落入水后，可能發生與發射裝置碰撞的危險。出于安全性的考慮，航行體在水下發射后必須進行減速控制，并使其速度保持在一定范圍，從而間接地保證回落入水的最大深度小于發射裝置最高點的深度。舵板是實現此功能的重要部件，當水下航行體以一定速度進入水中時，舵板迅速張開至一定角度，增加航行體在水中的阻力，對航行體進行減速控制。在減速過程中，舵板在水流的沖擊下迅速張開，在到位的瞬間突然制動，舵板承受了巨大的水動力沖擊載荷，舵板本體和耳座處均產生很大的沖擊應力及應變( 見圖 1) 。卸載后，彈性變形恢復，塑性變形及部分應力殘余在結構中。出于經濟性和安全性的考慮，需要評估舵板及其系統主要零部件在多次過載后的剩余沖擊壽命。在應變分析和低周疲勞的基礎上，現采用一種新的疲勞壽命估算方法———局部應力應變法，此法思路是: 零構件的疲勞破壞都是從應變集中部位的最大應變處起始，并且在裂紋萌生以前都要產生一定的塑性變形，局部塑性變形是疲勞裂紋萌生和擴展的先決條件。因此，決定零構件疲勞強度和壽命的是應變集中處的最大局部應力和應變。其基本假設是: 若同種材料制成構件的危險部位最大應力應變歷程與一個光滑試件的應力應變歷程相同，則它們的疲勞壽命就相同。
因此，本文針對有應力集中部件的疲勞壽命，通過對其光滑試件進行沖擊疲勞試驗，確定沖擊次數，對結構的使用壽命進行預測。
2 試件制備與試驗方法
2. 1 試件制備
2. 1. 1 取樣位置確定
本文選取受到 3 次入水沖擊后的舵板作為試驗對象，其材料為 18Cr2Ni4WA，試件取樣位置如圖 2所示。
2. 1. 2 試件制備

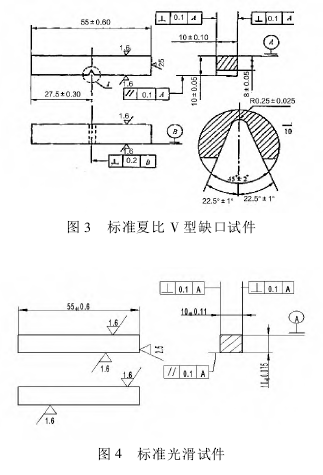

按照 GB /T229－2007《金屬材料 夏比擺錘沖擊試驗方法》對圖 2 所示的試件號 6、7、8、9，進行標準夏比 V 型缺口試驗。對試件號 1、2、3、4、5、10、11、12、17、18 進行標準無缺口加工，試件加工尺寸參看圖 3 和圖 4。缺口加工方法采用定型砂輪磨制或銑床加工，缺口部位應避免劃傷。應變片貼于試件中部，所有試件制備情況見圖 5。
2. 2 試驗方法
2. 2. 1 試驗設備

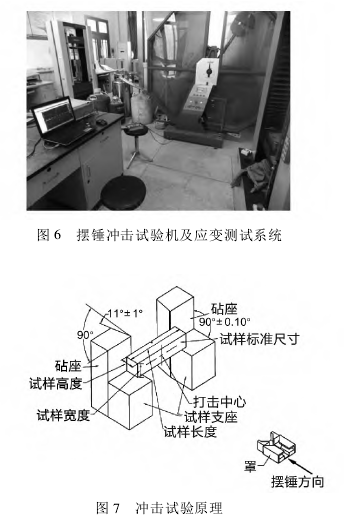

及原理采用的試驗設備為美國 MTS 公司 ZBC2000 系列( 最大沖擊能 300J) 擺錘沖擊試驗機( 見圖 6) ，其控制系統采用 PLC 控制方法。該設備由旋轉編碼器來獲取擺錘的實時位置，具有抗干擾能力極強，可靠、穩定、數據準確等特點。采用單向應變計，型號為 BX120－10AA，測試系統的量程為 20000με，超過該范圍的數值不作為評價依據，僅供參考。應變測試采用 DASP －V10 動態應變采集系統。試驗方法為: 將試件放置在砧座上，通過設定擺錘的沖擊能對試件進行不同能量的沖擊試驗，觀察試件的斷裂及變形情況( 見圖 7) 。本次試驗對于含缺口試件進行一次沖擊，對于光滑試件進行多次沖擊，觀察沖擊后的試件宏觀形變與微觀應變特征。
2. 2. 2 沖擊能量確定
擺錘大能量沖擊理論是根據應力應變法的基本假設，即若同種材料制成的構件的危險部位的最大應力－應變歷程與一個光滑試件的應力應變歷程相同，則它們的疲勞壽命就相同。因此，在按照國標進行擺錘沖擊試驗時，沖擊能量的確定是依據實際工況中舵板上危險部位的應變水平。根據前期仿真結果，選取模型中舵板厚度變化處、等效應力相對較大的某個單元，測得其應力峰值可達到 0. 85GPa 左右。根據該單元的應力、應變分量，計算其應變能為:
按照該應變能密度計算，舵板的總應變能最多應為 10. 55kJ，大于直接測得的真實總內能( 應變能) ，峰值為 7. 082kJ，即:
這說明，使用應變能密度 458. 7 kJ/m3作為從大尺度舵板到小尺度擺錘沖擊試驗件進行尺度和沖擊能量縮放依據，具有一定的可比性。
根據國標，光滑無缺口的沖擊試件的體積為:
使得光滑無缺口的沖擊試件達到 0. 85GPa 的等效應力水平時需要吸收的應變能為：
通過對舵板應變較大危險點的應變進行實測，直接得到了 0°、90°和 45°方向的應變。當測量時間t = 19. 58s 時，3 方向的最大應變分別為:
首先對光滑試件預試驗沖擊，得到當用 6J 能量對光滑試件進行沖擊時，應變片粘貼處的實測應變?yōu)?8753. 966με，大于公式中危險點的 7995. 56με，表明 6J 沖擊能量剛好接近實測工況下的舵板受載情況。為研究不同能量沖擊對舵板的影響，沖擊試驗時分別選取了 6J、8J、10J、15J 和 20J 等 5 種能量進行多次沖擊。
|
