1 .引 言
引伸計常作為試驗機上一種試樣線變形的測量裝置，能夠監測試樣在軸向載荷作用下的形變量，通過計算，能夠同步實時輸出試樣在載荷作用下的應變和應力值。而形變量是材料試驗機的重要計量性能指標之一，因此，引伸計在試驗機的首次檢定、后續檢定及使用中檢定都有要求。隨著材料科學的發展，新材料不斷出現，材料的性能也不斷優化。一些柔性材料，如塑料、橡膠、超塑性材料等，其延伸率非常高，需要大量程的引伸計與之匹配，而用于檢定引伸計的標準器———引伸計檢定裝置或系統( 引伸計標定器) ，其計量性能指標一般應高于被檢引伸計。因此，從量程到精度，對檢定裝置都有較高的要求。JJG 762 － 2007《引伸計檢定規程》規定，對于準確度 等 級 為 0. 2 級 的 引 伸 計，其 相 對 分 辨 力 為0. 1% ，絕對分辨力為 0. 2μm。而 JJF 1096 － 2002《引伸計標定器校準規范》要求，對于可檢定 0. 2 級引伸計的檢定裝置，其相對分辨力為 0. 05% ，絕對分辨力為 0. 1μm，示值相對誤差不超過 ± 0. 06% 。目前，國內的引伸計檢定裝置一般只具備引伸范圍在50mm 內、分辨力 0. 2μm 以上的能力。對于量程較大、精度要求較高的引伸計，難以滿足其檢定和校準的要求。本文研發了一套高精度、大量程引伸計智能化檢定系統，其分辨力為 0. 1μm，量程可達 500mm，各項計量性能指標處于行業領先地位，不僅能夠解決高精度、大量程引伸計的檢定需求，還能實現智能化檢定，滿足新時期“互聯網 + 計量”的要求，可廣泛應用于材料試驗機的引伸計及其它引伸裝置的檢定和校準。
2. 系統的設計與結構

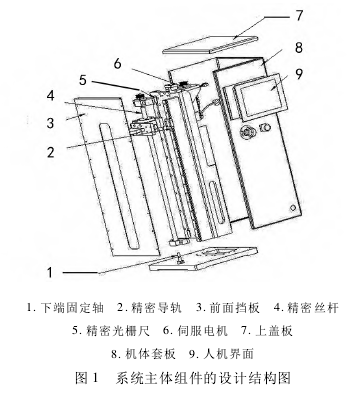

系統主體組件的設計結構圖如圖 1 所示，主要由精密光柵尺、高精度螺桿、伺服電機、HMI( 人機界面) 及非標加工件等組成，再通過串行端口和計算機相連。
上端測頭通過固定塊與精密絲桿螺紋配合，系統工作時，HMI 或計算機把工作指令傳送到 PLC，以控制伺服電機，帶動精密絲桿，實現上端測頭的上下移動，通過精密光柵尺監測位移量，并實時將數據傳輸并存儲到計算機上。
當開展檢定或校準工作時，計算機輸入或讀取引伸計信息后，將引伸計安裝到系統的測試部位( 下端固定軸的軸線) 上，然后選擇工作程序，按給定的速度和位移步長開始檢定或校準工作。通過圖像識別，讀取引伸計的示值。根據檢定規程要求，設置好工作程序中的檢測點，這樣系統可以記錄各檢測點的標準值和引伸計示值，自動完成電子原始記錄，還可以進一步地根據設計好的模板和程序，生成電子證書并打印。其中，通過 HMI 和計算機對工作程序( 包括位移量、速度等參量) 進行調試和修改。
本系統因?yàn)椴捎酶呔裙鈻懦�，其分辨力可達0. 1μm，周期誤差不超過 ± 0. 25μm，線性誤差不超過 ± 1μm/m，保證了裝置的測量精度。采用 DELTA可編程控制器，用穩定性好的伺服電機和精密絲桿配合，以保證系統的穩定性。系統在整個工作過程中，可實現智能化，避免人工讀數和記錄引起的錯誤和誤差，也消除了由于工作人員的不同而引起的差異，大大提高了工作效率。
3 .系統性能研究
3.1試驗條件
按照《引伸計標定器校準規范》( JJF 1096 －2002) 的要求，對研制的高精度、大量程引伸計智能化檢定系統進行試驗。試驗室采用恒溫控制系統，溫度 23． 4℃，室溫變化 ＜ 0． 5℃ /h，濕度 65% ＲH。試驗前，將本系統放置時間 ＞ 24h。3． 2 系統的穩定性采用測量范圍( 1 ～ 1． 009) mm、( 0． 5 ～ 100) mm和 ( 125 ～ 500 ) mm 的 2 等 量 塊 組 以 及
MPE:± 0. 08μm的 TT80 型電感測微儀，按照 JJF 1096 －2002《引伸計標定器校準規范》
的要求對本系統進行試驗。上端測頭在受到 1N 的垂向力時，其位置的示值變化為 0. 1μm，剛性滿足 JJF 1096 － 2002《引伸計標定器校準規范》的要求。
3.2.1儀器漂移

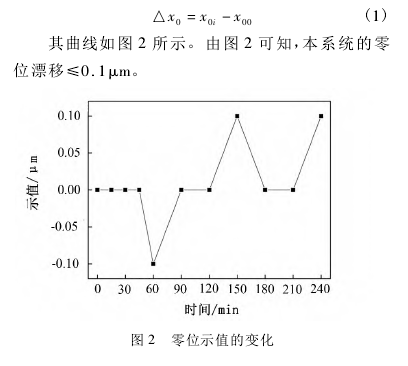

儀器漂移指其計量特性的變化引起的示值在一段時間內的連續或增量變化，是儀器計量特性的重要指標。將系統置于零位后( x00= 0. 0000μm) ，在 4h 內，前 1h 每隔 15min，以后每隔 30min，記錄零位值 x0i，零位漂移值△x0可表示為:
3.2.2示值穩定性
按 JJF1096 － 2002《引伸計標定器校準規范》的要求，分別校準系統 20mm、100mm、500mm

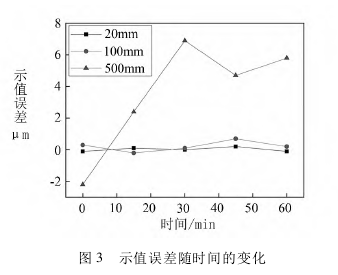

的點。在示值穩定后，每隔 15min 記錄系統示值，連續觀測1h，其示值誤差隨時間變化的曲線如圖 3 所示。
示值穩定性 △xi可用各點示值 xi的最大值ximax與最小值 ximin之差表示，即:
根據圖 3 中的數據，結合式( 2) 可得，20mm、100mm、500mm 各點對應的示值穩定性指標分別為0． 3μm、0． 9μm、9． 1μm，均小于對應校準范圍技術要求的絕對誤差或相對誤差。
3． 2． 3 穩定性考核
根據 JJF 1033 － 2016《計量標準考核規范》的要求，在 半 年 內，每 隔 一 個 月 對 測 量 系 統 20mm、100mm、500mm 處進行測量，測量 10 次取平均值 x珋i，系統穩定性用相鄰兩次的間隔變化量△x珋表示:

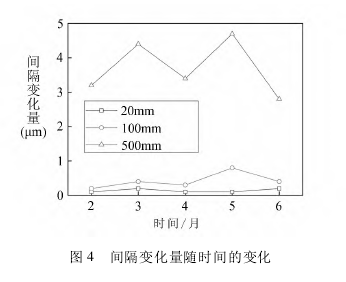

其中，i ＞ 1，20mm、100mm、500mm 對應的間隔變化量如圖 4 所示，最大值分別為 0．2μm、0． 8μm、4． 7μm，均滿足校準范圍內的技術要求。
3.3示值誤差

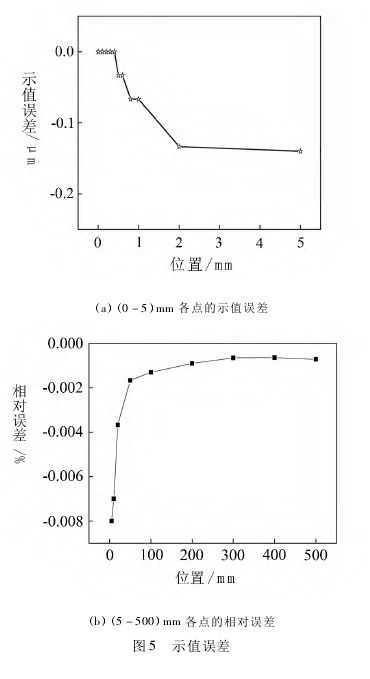

依據 JJF 1096 － 2002《引伸計標定器校準規范》，對本系統各點進行校準，對應的系統誤差如圖5 所示。圖 5( a) 為( 0 － 5) mm 各點的示值誤差，其值在( － 0． 15μm ～ 0． 15μm) 之間，圖 5( b) 為( 5 －500) mm 各點的相對誤差，其值在區間( － 0． 008%～ 0% ) 之間。
3． 4 系統的測量不確定度評定
依據 JJG 762 － 2007《引伸計檢定規程》，采用本系統對系列引伸計進行檢定，其測量模型可表述為:
δ 為引伸計的示值誤差，Li為引伸計的示值，而Lt為本系統的示值。根據測量過程，分析測量不確定度的來源時，主要考慮測量重復性引起的標準不確定度分量 u1、本系統的誤差所引起的不確定度分量 u2、引伸計最大誤差的標準不確定度分量 u3及由本系統的讀數分辨力所引起的不確定度分量 u4，則擴展不確定度可表示為:
k 為包含因子，取 k = 2，本系統的校準和測量能力( CMC) 可分段表示:
Urel為相對不確定度，是 U 和示值的比值的百分?jǐn)?shù)形式。
4. 結 論
本文研制的高精度、大量程引伸計智能化檢定系統可以實現大量程、高精度、自動化檢測的功能，拓展了引伸計檢定量程范圍，朝著“互聯網 + 計量”對儀器設備智能化和“智慧測量”的方向發展。根據 JJF 1096 － 2002《引伸計標定器校準規范》對引伸計標定器的主要計量指標要求，本系統可以用于( 0 － 500) mm 范圍內，0． 2 級及以下引伸計的校準和檢定工作。
依據 JJG 762 － 2007《引伸計檢定規程》對引伸計進行檢定和校準時，其校準和測量能力為: ≤5mm 時，U = 0． 4μm，k = 2; ＞ 5mm 時，Urel= 0． 1% ，k = 2。
|
