3 復合材料層合板分層損傷識別的數值模擬
3.1 有限元計算模型

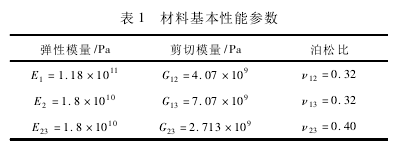

在 ABAQUS 中建立含有分層損傷的復合材料層合 板 模 型。層 合 板 長 0. 600m，寬 0. 360m，厚0. 125 × 10－ 2m。鋪層順序?yàn)椋? /90 /0 /90 /0］S，共計10 層，每層的名義厚度為 0. 125 × 10－ 3m。層合板內分層損傷區域位于第二、三鋪層之間。層合板處于自由狀態，其自由度不受限制。數值分析計算中所使用的材料基本性能參數［7］見表 1，材料密度為1500kg / m3。

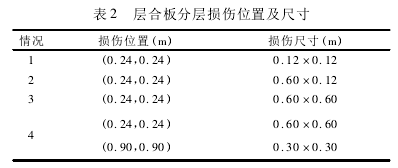

計算了表 2 所示的 4 種分層損傷情況( 各損傷情況的位置( 損傷區域左下角點坐標) 及損傷區域尺寸) 。通過情況 1 和情況 2，可以比較損傷尺寸對損傷指標的影響。情況 3 為內埋式分層，可以檢驗二維間隔平滑法檢測識別該類損傷的有效性，同時，該情況的分層區域尺寸也更小。情況 4 為多處損傷的情況。
3.2損傷指標的計算及損傷識別

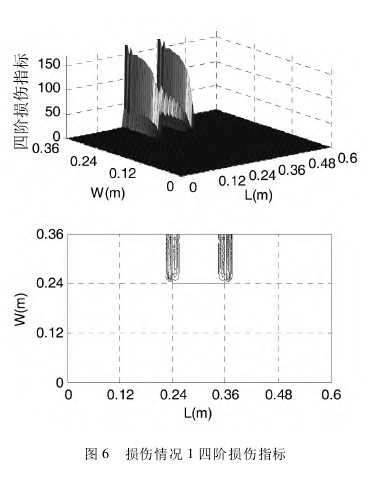

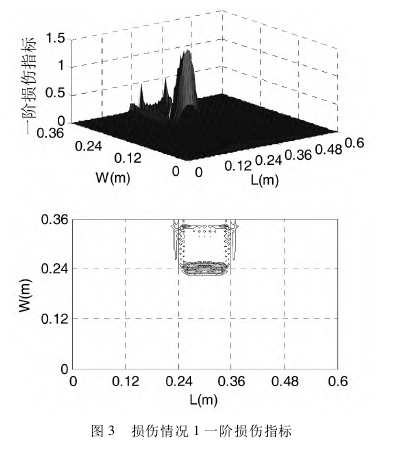

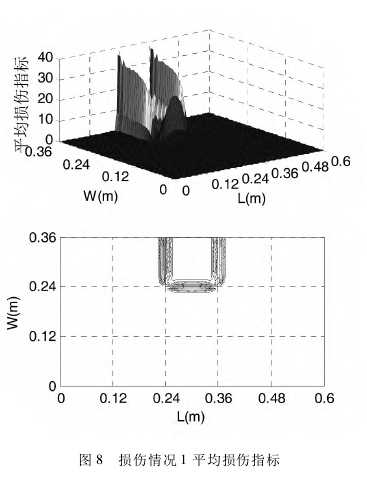

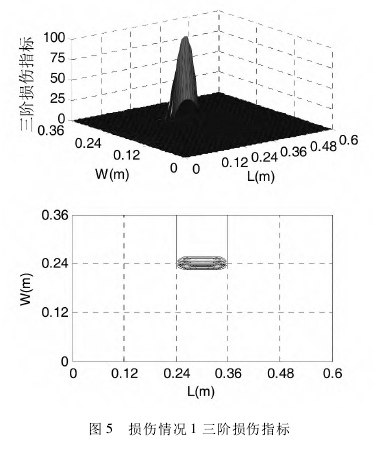

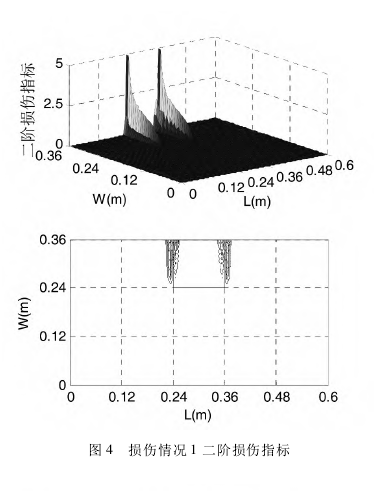

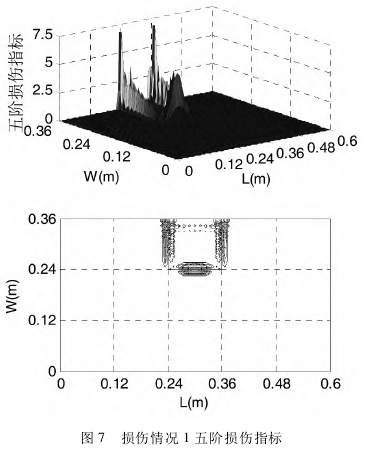

在 ABAQUS 中建立上述模型，求解得到層合板的模態振型，然后利用式( 6) 計算得到模態曲率，利用式( 7) 進行二維間隔平滑分析，由式( 8) 計算損傷指標。得到多階損傷指標后，再依據式( 9) 計算平均損傷指標。計算得到分層損傷層合板與其第一至五階振型所對應的損傷指標。損傷情況 1 的第一至五階損傷指標如圖 3 － 圖7 所示，該情況的平均損傷指標見圖 8。
從圖 3 － 圖 7 可以發現，損傷區域起止處的損傷指標異常明顯，顯著地大于其他區域，非損傷區域及分層損傷邊界以內區域的損傷指標幾乎為零。綜合多階的損傷指標，就可以確定損傷區域。

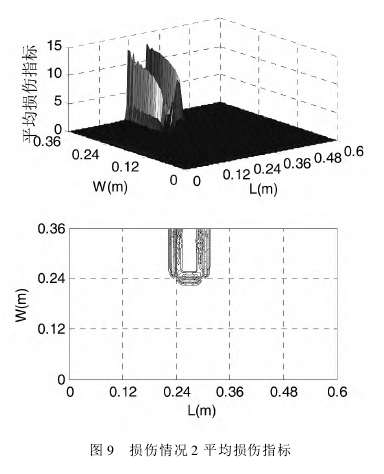

圖 8 為層合板前五階損傷指標的平均值，從圖中可以發現，平均值損傷指標明確地標示出了損傷區域的邊界，實現了對損傷區域的準確定位。從圖 3 － 圖 7 可以看出，不同階損傷指標值的大小差異較大，第三、四階損傷指標的值遠大于其他階損傷指標，這可能與這兩階振型相關。這兩階振型分別為縱向 ( 沿長度 L 方向) 、橫向 ( 沿寬度 W 方向) 的彎曲振型。因此，對于本文所研究的含分層損傷的平板結構，在實際試驗中，應該盡可能地激發出結構的彎曲振型，以便高效、準確地實現損傷識別。損傷情況 2 相比情況 1，其分層損傷區域的尺寸在長度方向上只有后者的 1 /2。圖 9 為該損傷情況下的平均損傷指標。比較圖 9 與圖 8 可以發現，損傷尺寸減小后，平均損傷指標依然明確地標示出了損傷區域的邊界，同時，平均損傷指標的幅值也相應地減小。這說明，間隔平滑法可以實現損傷程度相對大小的判斷。

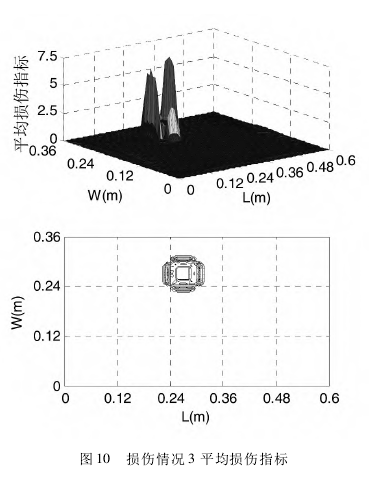

損傷情況 3 的損傷區域尺寸進一步減小，且該情況是一種內埋式、非開放的損傷狀態。圖 10 顯示了該損傷情況下的平均損傷指標。結果表明，間隔平滑法可以有效地檢測出內埋式分層損傷。同時，該情況下?lián)p傷指標數值相比前兩種損傷情況進一步減小。
損傷情況 4 在情況 3 損傷狀態的基礎上，增加了一塊 0. 03m × 0. 03m 的內埋分層損傷，該情況的損傷指標見圖 11。由圖可見，間隔平滑法可以有效識別多處損傷。同時，損傷區域較大 ( 損傷程度大) 時，損傷指標相應地也比較大，這與前述的結論是一致的。另外，比較圖 10 與圖 11，還可以發現，相同的損傷在單損傷情況與多損傷情況下，其損傷指標是完全一致的。
4 .結 論
通過有限元模擬得到含分層損傷的復合材料層合板振型數據，計算得到曲率振型，然后利用間隔平滑法，計算不同損傷情況下的損傷指標。分析可得以下結論:
( 1) 以曲率振型與間隔平滑值之差的平方為損傷指標，對復合材料層合板進行損傷檢測。結果表明，在損傷區域邊界處，也就是結構剛度突變時，損傷指標明顯地大于其他區域，綜合多階的損傷指標可以確定損傷區域。平均損傷指標明確地標明了損傷區域的邊界，實現了對損傷區域的準確定位。
( 2) 對于文中所計算的平板結構的分層損傷，在彎曲振型下的損傷指標值遠大于其他階損傷指標，在平均曲率計算中占據主導地位。因此，在實際試驗中，應該盡可能激發出結構的彎曲振型，以便高效、準確地實現損傷識別。
( 3) 不同的損傷區域尺寸，在本文中就意味著不同的損傷程度，其損傷指標的相對大小與損傷程度相對應，因此可以對損傷程度的相對大小做出
判斷。
( 4) 間隔平滑法可以有效實現內埋式分層損傷的檢測。
( 5) 間隔平滑法可以有效檢測出多處損傷區域。同時，相同的損傷在單損傷情況與多損傷情況下的損傷指標是相同的。
|
