1 引 言
復合材料具有高比強度、比剛度，輕質等特點，在航空結構中的用量越來越大，航空結構正逐漸走向復合材料化。由于復合材料加工制備過程復雜，使得材料中不可避免地存在缺陷。在服役過程中，結構在承受機械或熱載荷條件下，缺陷會延伸擴展，情況嚴重時可能導致結構斷裂。因此，需要及時檢測發現復合材料結構中的缺陷和損傷，進而合理評估結構安全狀態，對受損結構進行修復，使其安全性得到恢復與提高，延長結構使用壽命，避免災難性事故的發生。分層是復合材料結構中的典型缺陷和常見損傷形式，分層會降低材料的壓縮強度和剛度。由模態分析理論可知，材料彎曲剛度的變化必然導致模態曲率( MSC，Mode Shape Curvature) 發生變化。因此，可以根據模態曲率的變化確定損傷發生的位置。Pandey 等通過計算，研究了模態曲率的變化與損傷的關系，提出模態曲率是結構檢測中一個很好的指標。李德葆等指出，模態曲率對于結構局部損傷表現敏感，根據模態曲率的變化進行損傷定位更為準確。上述依據模態曲率變化實現損傷檢測的方法，都需要以結構無損狀態時的數據作為基準，通過比較受損前后相關參數的差別實現損傷檢測。對于無損狀態數據不易獲取的結構，則難以利用這些方法實現檢測，因而其實用性受到了極大限制。間隔平滑法( GSM，Gapped Smoothing Method)可以有效地解決這一問題。該方法只依賴結構受損狀態的模態振型信息，可以在不需要對比基準的情況下實現損傷識別。Ｒatcliffe最早提出了針對均勻梁式結構的一維間隔平滑法，并實現了對其中預制損傷的檢測。Yoon等人將其發展為二維間隔平滑法，并且進行了數值分析和試驗驗證。馮侃等人發展了該方法，并提出了二維間隔平滑法的標準化平均損傷指標，準確地檢測出了碳纖維增強復合材料板的沖擊損傷。本文利用二維間隔平滑法對復合材料層合板分層損傷進行數值分析研究。
2 間隔平滑法的基本理論
2.1一維間隔平滑法
結構中的局部損傷會導致結構剛度降低，但其質量幾乎不變。結構剛度的變化導致?lián)p傷處振型的曲率產生奇異點，而無損傷的均勻連續體結構，其振型的曲率應該是光滑連續的。對于結構上的觀測點 i，其振型位移數值為 φi，利用中心差分法計算得到該點處的曲率 φ″i為:
其中，φi為觀測點 i 處的振型位移，h 為觀測點間距。
損傷處剛度的不連續導致振型曲率的奇異，設置損傷指標可以實現損傷定位。在得到各觀測點處的曲率值以后，對觀測點 i，利用其鄰近四點的曲率值做三次多項式平滑擬合，擬合值為:
式中，Ci為擬合值，x 為觀測點的坐標值，擬合方程的系數 a0、a1、a2、a3由鄰近觀測點 j( j = i － 2，i－ 1，i + 1，i + 2) 處的坐標值及振型曲率值組成的方程組求解得到，即由方程組( 式( 3) ) 計算得到系數，然后代回式( 2) ，得到擬合值 Ci。
損傷指標 δi定義為平滑曲線得到的擬合值與實際測量值之差的平方，即:

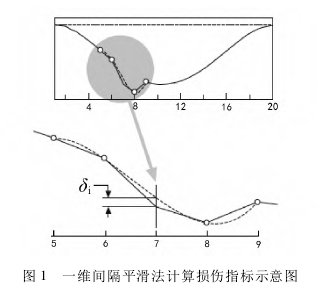

圖 1 顯示了基于一維間隔平滑法計算損傷指標的基本思想。
結構損傷程度越大，則剛度改變越大，因而損傷處的曲率奇異程度越大，導致其損傷指標也越大。據此可以對損傷進行定位，實現結構損傷識別的目的。由上述分析可見，間隔平滑法不需要無損結構或數值計算結果的相關數據作為基準，只需要測量結構損傷狀態的振型就可實現損傷識別。為了提高損傷識別精度，可以將多階振型檢測得到的損傷指標求取平均值。平均損傷指標:
式中，n 為測量的振型總階數，δi( ω) 為固有頻率 ω 下 i 測點的損傷指標。
2.2二維間隔平滑法

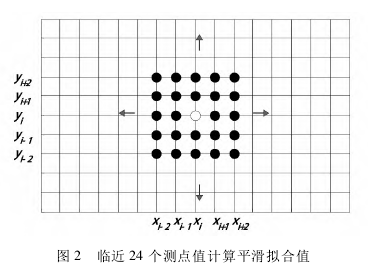

二維間隔平滑法的基本理論與一維情況類似，只是用平滑曲面擬合值代替一維情況下的平滑曲線擬合值。同樣地，首先利用中心差分法計算振型曲率，( i，j) 測點的振型曲率記為 φi，j。φi，j為( i，j)測點 處 結 構 的 振 型 位 移 值。 鄰 近 測 點 如 圖 2所示
把( i，j) 觀測點臨近的 24 個測點的坐標值及對應的曲率值代入上式，形成超定線性方程組，由此計算得到最小二乘意義下的系數 c00～ c33，然后把( i，j) 觀測點的坐標值代入平滑曲面多項式并計算得到該點的擬合值 Ci，j。
二維間隔平滑法的損傷指標 δi，j定義為平滑曲面擬合值與實際測量值之差的平方:
將多階振型檢測得到的損傷指標求取平均值，得到平均損傷指標:
式中，n 為測量的振型階數，δi，j( ω) 為固有頻率ω 下( i，j) 測點的損傷指標。 |
