3 層合板剩余壓縮強度試驗

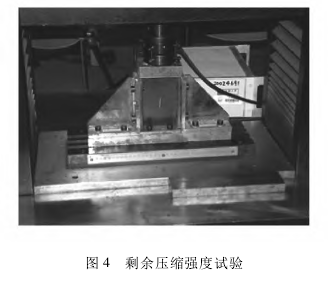

含損傷層合板剩余壓縮強度試驗參照美國材料與試驗協會 ASTM D 7137“含損傷聚合物基復合材料板剩余壓縮強度性能的標準試驗方法”［9］，試驗件緊密安裝在試驗夾具上，確保夾具對試驗件提供足夠的支持且損傷部位位于夾具的中心。把夾具放在試驗機的平臺上，調節夾具，保證對中加載，如圖 4 所示。
3.1 壓縮破壞過程

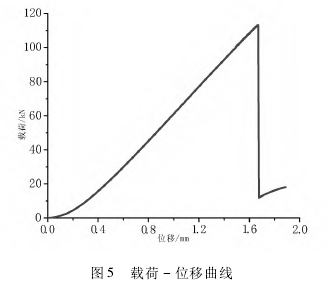

受 32． 63J 能量沖擊后，層合板最大壓縮載荷為113． 3kN，剩余壓縮強度為 232MPa。壓縮過程中的載荷 － 位移曲線如圖 5 所示，試驗件破壞之前曲線基本為線性，達到極限承載能力時層合板突然破壞。破壞發生前，可以聽到隨著加載發出的連續“嘶嘶”聲，表明損傷發生急劇擴展而喪失承載能力。

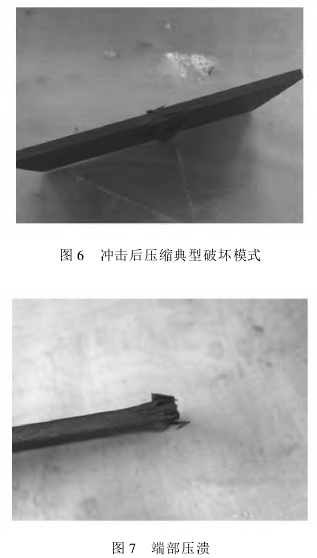

沖擊后層合板中部發生損傷，在壓縮載荷作用下，損傷從中部沿與載荷垂直方向擴展，因此壓縮破壞的典型模式是貫穿中心損傷區域的層合板壓斷，如圖 6 所示。當沖擊載荷很小時，沖擊表面凹坑目視不可見，未對層合板造成實質性損傷，此時由于層合板剛度較大，通常在層合板壓斷之前夾持端夾具會松動彈開，造成端部壓潰，如圖 7 所示。
3.2 剩余壓縮強度與凹坑深度變化關系

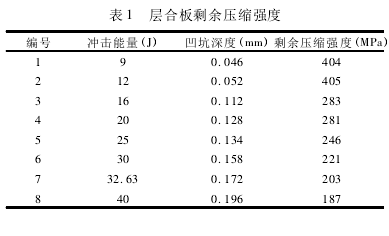

表 1 所示是不同沖擊能量下凹坑深度與層合板剩余壓縮強度試驗數據。開始階段，當層合板表面出現肉眼可見凹坑后，剩余壓縮強度隨沖擊能量的增加而降低得非�？臁ｋS著沖擊能量增大，下降趨勢逐漸平緩。9J 和 12J 沖擊能量，層合板壓斷之前夾持端松動彈開，以此時的強度值作為完好層合板的壓縮強度，當沖擊能量為 40J 時，壓縮強度減小了約 53． 7% ，可見面外沖擊會大幅減小層合板的壓縮強度。
4 沖擊損傷數值模擬
4.1 沖擊損傷分析模型
復合材料層合板低速?zèng)_擊的主要損傷模式為層內纖維、基體損傷和層間分層損傷。建立層合板沖擊損傷有限元模型，采用連續殼單元模擬層合板單層特性，相鄰兩層之間插入一層界面單元模擬層合板分層損傷。沖頭采用剛性體模擬，其優點是無需劃分網格，計算效率高。4． 1． 1 層內損傷模型采用 Hashin 失效準則模擬單層板損傷，它考慮了纖維拉伸、纖維壓縮、基體拉伸、基體壓縮 4 種失效模式，當單元應力滿足 4 個中的 1 個時，就認為損傷發生。
損傷起始判據定義了材料發生損傷前的力學行為以及何時發生損傷，損傷演化則描述了損傷發生后到破壞的過程。引入損傷變量 d，用來表征材料損傷的程度，它與材料損傷起始點參數、破壞點參數以及損傷演化過程有關。在有限元分析時，在給出損傷起始判據和材料參數后，通常需要給出與失效模式對應的應變能釋放率。
4.1.2 分層損傷模型
在相鄰兩層之間插入一層“零厚度”界面單元，用界面單元是否發生損傷來判斷分層是否發生。界面層損傷起始判據采用二次名義應力判據，見式( 5) ，它包含了法向正應力和兩個切向應力的作用。
對于界面層的破壞，采用基于臨界應變能釋放率的破壞準則。復合材料層合板單層是橫觀各向同性材料，界面元的兩個剪應力分量對應的開裂模式分別是Ⅱ型和Ⅲ型裂紋，采用 BK 破壞準則［10］，分析時需給出 3 個方向的臨界斷裂能，則臨界應變能釋放率 GC可根據式( 6) 確定。
4.2 有限元分析結果

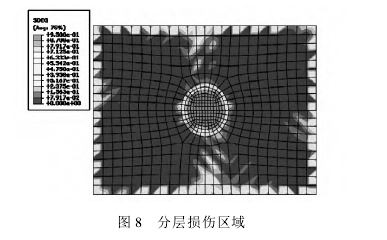

針對本文試驗用層合板材料體系與鋪層建立沖擊損傷分析模型，標準沖擊能量下分層損傷區域如圖 8 所示，損傷面積約為 726mm2，損傷區域近似為圓形。

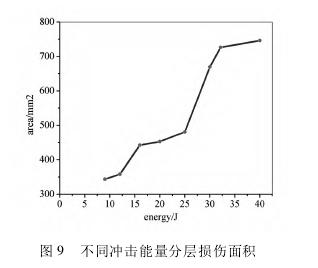

不同沖擊能量下層合板分層損傷面積如圖 9 所示，分層損傷面積隨沖擊能量增大而增加。標準沖擊能量之前，分層損傷面積隨沖擊能量增大而增加較快，說明層合板剛度下降較快，分層損傷對沖擊能量較為敏感。隨著沖擊能量繼續增加，分層損傷面積增加趨勢明顯變緩，表明層合板內部已出現較大的分層損傷，逐漸達到抵抗面外沖擊的臨界狀態。有限元分析得到的變化趨勢與試驗基本一致。
圖 10 是 3 種不同沖擊能量下沖頭位移隨時間變化的曲線，在一定的沖擊能量范圍內，沖擊能量越大，沖頭與層合板接觸瞬時速度越大，沖頭壓入層合板位移越大，層合板彎曲變形越大，但沖頭與層合板接觸時間反而減小。
圖 11 是沖擊后層合板分層損傷超聲 C 掃描形貌圖。標準沖擊能量下，C 掃描測量得到的分層損傷面積為 803mm2，有限元分析結果為 726mm2，相對誤差為 9． 6% 。12J 沖擊能量下，無損檢測結果為406mm2，分析結果為 358mm2，相對誤差為 11． 8% 。
|
