1.引言
纖維增強復合材料與常規金屬材料相比，具有比強度高、可設計性強、工藝性好等諸多優點，因而廣泛地應用于航空航天領域［1］。復合材料結構對面外沖擊載荷較為敏感，沖擊造成的損傷會大幅削弱層合 板 壓 縮 強 度，使 得 結 構 承 載 能 力 大 大 降低［2］。因此，復合材料沖擊損傷越來越多地受到廣大研究者的關注。
試驗研究與數值模擬是研究復合材料沖擊損傷問題最主要的兩種手段。楊宇等［3］研究了含損傷層合板的壓縮破壞機制，通過超聲 C 掃描和聲發射獲得了分層損傷分布和壓縮破壞過程。程小全等［4］進行了不同能量下層合板沖擊試驗，給出了不同沖擊能量下沖擊表面與沖擊背面的損傷狀態。劉洪權等［5］建立了模擬層間應力及損傷的有限元模型，采用內聚力單元模擬層間損傷起始與擴展，數值模擬結果與試驗結果吻合較好。Moural 等［6］在板殼元基礎上發展了一種新力學模型，將低速?zèng)_擊視為準靜態過程，沒有考慮漸進損傷。林淡等［7］建立了預測含損傷層合板壓縮破壞強度分析模型，將有限元分析得到的沖擊損傷狀態作為初始條件，考慮材料失效準則與剛度退化，損傷演化過程的破壞模型與試驗結果非常一致。
本文開展了不同沖擊能量下層合板低速?zèng)_擊試驗，得到了不同能量下沖擊凹坑深度，并對含損傷層合板進行了剩余壓縮強度試驗。在此基礎上，建立了層合板沖擊損傷預測有限元分析模型，分別采用 Hashin 失效準則和界面單元模擬單層與層間破壞，預測了不同沖擊能量下層合板分層損傷面積，并與無損檢測結果進行了對比。
2.層合板落錘沖擊試驗
2.1試驗過程
層合板沖擊試驗參 照 美 國 材 料 與 試 驗 協會ASTM D 7136“測量纖維增強聚合物基復合材料對落錘沖擊事件的損傷阻抗的標準試驗方法”［8］。層合板 尺 寸 100mm × 150mm，鋪 層 為［45 /0 / － 45 /903s。半球形沖頭材質為鋼，質量 5． 5kg，直徑16mm。本文試驗用層合板由國產 USN20000 型單向碳纖維預浸料通過真空袋 － 熱壓罐成型工藝制備而成，單層厚度 0． 2mm，并且采用多功能超聲波探傷儀對成型層合板進行了無損檢測，確保試驗件無初始損傷。

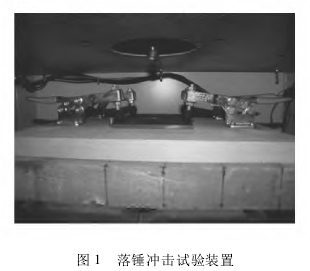

如圖 1 所示，用帶有半球形沖頭的落錘試驗裝置使矩形層合板受到面外沖擊，試驗件對中放置在帶有 4 個夾子的試驗夾具上，沖擊后取出層合板并立刻測量其凹坑深度。
2.2 試驗結果分析
2.2.1損傷形貌

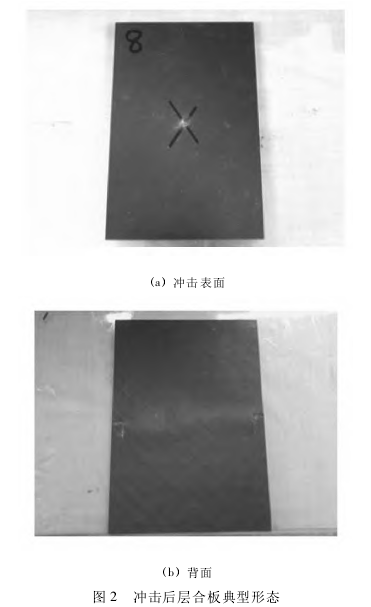

層合板沖擊后典型形態如圖 2 所示，在 32． 6J沖擊能量下，層合板表面沖擊區域有肉眼明顯可見的局部圓形凹坑，背面中部有向外拱起現象，并且用肉眼能觀察出沿該層纖維方向的開裂。層合板非沖擊區域沒有明顯的變化。
2.2.2 凹坑深度與沖擊能量變化關系

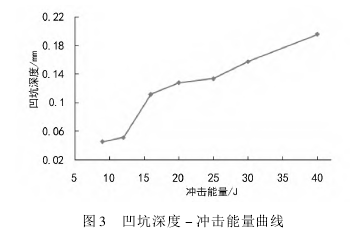

不同沖擊能量下，層合板凹坑深度與沖擊能量變化關系如圖 3 所示。凹坑深度隨沖擊能量的增大而增大，二者具有明顯的一一對應關系。沖擊能量為 9J、12J 時，凹坑深度很小，肉眼幾乎不能識別。隨著沖擊能量逐漸增大，在沖擊能量為 10J － 20J 之間時，凹坑深度增加很快，在層合板表面會出現肉眼明顯可見的近似圓形凹坑; 沖擊能量繼續增大，凹坑深度增速變緩，在整個過程中，層合板非沖擊區域都沒有明顯的變化。
|
