1. 引 言
隨著科學技術的不斷發展，傳感器成為了振動、沖擊、加速度測量和控制等領域獲取信息的主要途徑與手段。在飛機結構靜力/疲勞試驗中，利用載荷傳感器監視各加載點的實時載荷值，反饋給控制系統，控制系統結合載荷譜中的命令值計算出加載誤差，誤差信號的大小決定了輸出閥電流信號的大小。試驗控制人員通過觀察加載誤差的變化趨勢對控制參數進行協調與優化［1］。為了保證傳感器輸出數據的準確性與可靠性，需要定期對其進行校準。校準精度是影響傳感器測試準確性的重要參數，直接影響測試的結果。校準精度與電纜長度和校準方法有關，不同的測控系統會采用不同的校準方法。針對 MTS 協調加載控制系統，對于力傳感器而言，主要采用靈敏度校準和分路校準兩種校準方法。
2. 基本原理
2.1 傳感器靈敏度校準方法的概念及原理
靈敏度校準是用傳感器正/負靈敏度系數確定放大器放大增益與傳感器線性率的一種方法。靈敏度系數值的獲取是通過對傳感器標定將其數據進行處理，求出正負滿度輸出值與橋壓之比值得到的。依據式( 1) 得到傳感器靈敏度系數。
式中，θn是若干滿度輸出值的平均值，U 是橋壓，10V，S 單位為 m V/V。
靈敏度系數在實際使用時，在控制系統輸入橋壓及正/負靈敏度系數，計算機自動計算出放大器的增益與斜率，然后調零。
3.2 傳感器分路校準方法的概念及原理
分路校準是用傳感器正/負分路校準值確定放大器放大增益與傳感器線性率的一種方法。分路校準值的獲取是通過電纜在傳感器橋路某臂上( 拉向或壓向) 并聯一精密電阻，使橋臂上有效電阻發生變化，從而有一固定的輸出量( AB 或AC) 。傳感器在標定時，對記錄的各級載荷與傳感器輸出數據進行回歸分析處理，按式( 2) 和式( 3) 分別計算出拉、壓向分路校準值，其中 AB 代表拉向，AC 代表壓向。
式中，a 是零點值，b 是斜率，F(xiàn)S 是滿量程載荷，校準值單位為 V。由參考文獻［2］，得到式( 4) － 式( 6) 。a 與 b 值的獲得是通過式( 4) 和式( 5) 計算出來的，相關系數 r 計算方法見式( 6) 。
2.3 傳感器分路校準方法實例

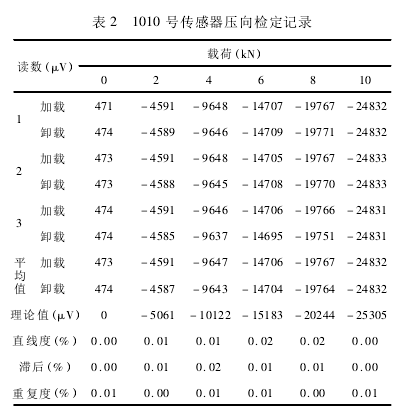

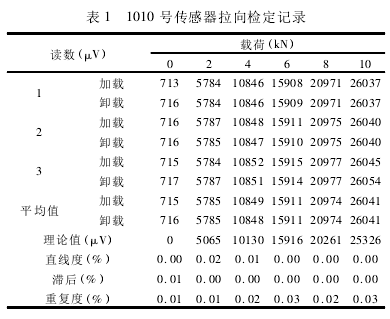

以 1010 號傳感器為例，傳感器原始檢定記錄見表 1 和表 2。

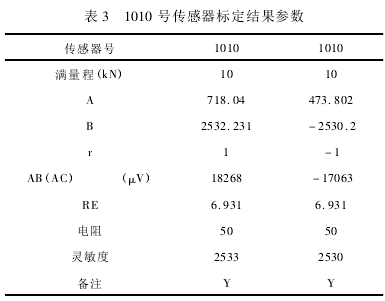

由檢定記錄計算出的標定結果參數見表 3，ＲE( AB) 和 ＲE( AC) 按計算公式計算出值。

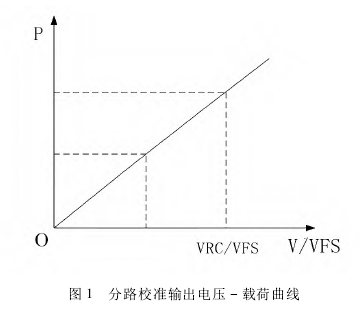

分路校準方法在實際應用時，先確定橋壓，然后調零，再并聯分路校準電阻，這時通過調整放大器增益，使傳感器的輸出為電阻分路校準值［3］。這樣兩點確定一條直線，傳感器的輸出特性曲線就復現計量標定的狀態。分路校準輸出電壓 － 載荷曲線見圖 1。圖中，橫坐標表示分路校準電壓值/滿度輸出電壓值，縱坐標表示分路校準載荷值 /滿度輸出載荷值。為了提高標定精度，一般要求電阻分路校準值大于滿量程的 80% ，這通過變化電阻值來實現。通過試驗，可以得出以下結論:
( 1) 導線的長度對此系數基本沒有影響。
( 2) 傳感器受預載，只發生坐標平移。
( 3) 橋壓及放大器增益任意組合，不影響校準精度。但是，應注意橋壓對零位有影響。調整橋壓，必須相應地調整零位，然后再標定。由于電阻分路校準具有上述特點，使載荷傳感器的校準工作大大簡化，而不需要配套電纜及設備，且在現場使用前可隨時校準，甚至試驗過程中也可以調整，這樣就保證了載荷傳感器的準確度基本與計量標定狀態一致，提高了精度。
3 .兩種校準方法的相互驗證
對于使用分路校準的系統，分路校準的正確與否可用分路校準得到的增益與其傳感器的負靈敏度系數乘積接近 1000mV 的程度來檢驗。其誤差在± 10mV 以內，可保證精度在滿量程的 1% 以內。對于使用靈敏度校準的系統，用不同長度的導線帶來的誤差能否滿足試驗要求，要用分路校準來驗證。驗證誤差大于 1% ，原則上不能用于試驗。
4 .兩種校準方法的比較

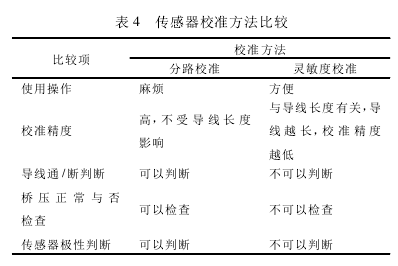

傳感器兩種校準方法優缺點比較見表 4。
5 .結 論
以上研究表明，結構強度試驗力傳感器分路校準方法優于靈敏度校準方法。在相同使用條件下，使用靈敏度校準的系統，傳感器導線長度帶來的誤差不可忽略。在有分路校準與靈敏度校準的系統，優先采用分路校準，既可以抑制導線長度引起的校準誤差，也可以充分校準傳感器的安裝狀態，從而保證試驗精度，保障試驗安全。此外，在只能應用靈敏度校準的場合，要充分檢查設備的可靠性。該研究對結構強度試驗的操作流程，確保試驗設備安全可靠具有一定的參考價值。
|
