3 .試驗材料及條件
試驗的光學透明圓盤為 K9 玻璃盤。為了獲得清晰的干涉條紋，玻璃盤在工作表面一側鍍有鉻膜和二氧化硅膜 ( Cr + SiO2) ，同時將反射率控制在20%左右，以保證較好的干涉條紋對比度，表面粗糙度 Ra為 4nm。所用滑塊材料為 GCr15 軸承鋼塊，尺寸為 4mm( 寬度，B，滑動方向) ×4mm( 長度，L) �；瑝K的工作表面為高反射率的精密研拋表面，表面粗糙度 Ra為 8nm～10nm。
在流體動壓潤滑條件下，溫度對潤滑油黏度影響較大。因此，試驗必須在溫度受控的環境中進行，溫度控制在 22±0．5℃，濕度控制在 30±5%。
試驗所用潤滑劑為 M 系列和 P 系列潤滑油，其特性 見 表 1 及 表 2。 潤 滑 油 的 黏 度 是 由 美 國Brookfield 公司研制的旋轉黏度計測得。
4 .試驗結果及分析
基于經典流體動壓潤滑理論，可以得知膜厚隨黏度的增加而增加，并且膜厚與黏度之間存在函數關系。根據擬合得到流體動壓潤滑條件下黏度與膜厚之間的對應關系曲線，進而推導出膜厚與黏度之間的函數關系式。

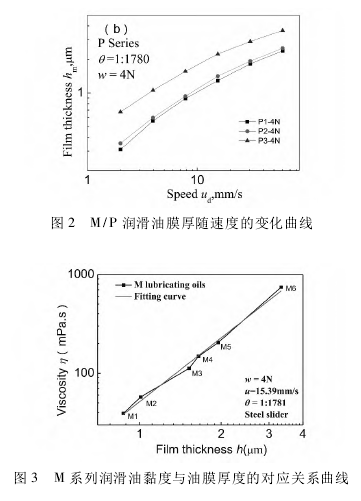

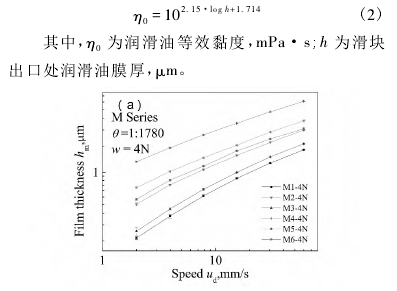

圖 2( a) 和圖 2( b) 為在上述面接觸試驗臺上測得的 M 系列和 P 系列潤滑油在流體動壓潤滑條件下，載荷和傾角分別為 4N 和1 ∶1780時膜厚隨速度變化的關系曲線。取圖 2 中的速度 v = 15．39mm/s時不同潤滑油的膜厚值，可以進一步得出如圖 3 所示黏度與膜厚的對應關系曲線( 雙對數坐標系) 。可以看出，其符合膜厚與黏度的線性關系行為，這與經典流體動壓潤滑理論吻合。如上所述，對圖 3所示的曲線進行擬合，就得到了膜厚與黏度之間的函數關系式，如式( 2) 所示。
該擬合函數的檢驗值小于 0．0004，表明此函數式有 0．04%的可能性發生失擬，不發生失擬的可能性為 99．96%。因此，函數式效果十分顯著，具有科學性。校正決定系數 Adj－ R2為 0．9919，表明此函數式能夠解釋 99．19%黏度值的變化。
需要說明的是，在流體動壓潤滑中，若卷吸速度較低，產生的熱量較少，對黏度的影響不大，�？梢院雎圆挥�(jì)［9］。試驗過程中，如果繼續增大速度，剪切速率隨之增大，潤滑流體在高剪切率條件下可能表現出非牛頓特性，而且在高剪切率下也會有熱效應的出現。因此，為了保證潤滑油的良好潤滑性能，試驗過程中，潤滑油黏度的測量均是在低速下完成的。

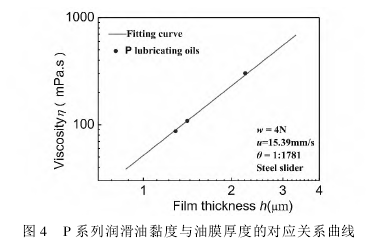

為了驗證所得公式的可行性與有效性，用 P 系列潤滑油進行驗證。利用所得公式( 2) 計算出了 P系列潤滑油黏度值 η0( 具體數值如表 2 所示) ，與旋轉黏度計測量所得的標定黏度值進行對比，其相對誤差不大于 5%，在允許的誤差范圍內。圖 4 為 P系列潤滑油的試驗數據點在擬合曲線上的分布情況。從圖中可以看出，標定黏度值與擬合曲線上對應的黏度值吻合良好，從而證明了本文提出的這一方法的可行性與有效性。
4.2 公式應用條件優化
在試驗條件范圍內，為了進一步研究公式應用的最優工況，進行了不同速度和載荷下的試驗。

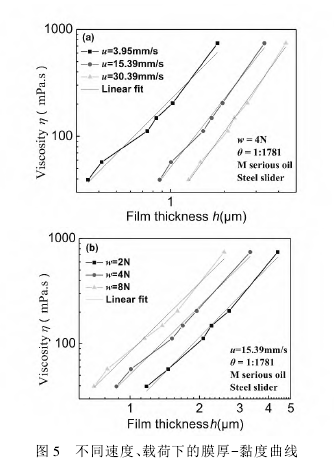

圖 5 為 M 系列潤滑油在流體動壓潤滑條件下，不同速度及不同載荷下測量得到的膜厚 －黏度曲線。從圖 5( a) 中可以看出: 當載荷及傾角一定時，不同速度下的膜厚－黏度曲線都是線性的; 速度越大，油膜厚度也越大，表現出較好的成膜能力; 當速度為 30．39mm/s 時，在雙對數坐標系下膜厚與黏度之間表現出更好的線性關系。從圖 5( b) 中可以看出: 速度及傾角一定時，不同載荷下的膜厚－黏度曲線都是線性的; 載荷越小，油膜厚度越大，表現出較好的成膜能力; 載荷為 2N 時，在雙對數坐標系下膜厚與黏度之間表現出更好的線性關系。
經過試驗驗證可知，當速度較大( 30．39mm/s) 、載荷較小( 2N) 時，推導的膜厚－黏度公式有更好的應用效果。
5 .結 論
采用控制變量的方法，對流體動壓潤滑膜厚－黏度曲線進行了測量，得到以下結論:
( 1) 流體動壓條件下，根據所得公式計算出的黏度值與流變儀測量所得標定值誤差不大于 5%，數值吻合良好。
( 2) 測得的潤滑油膜厚與黏度之間在雙對數坐標系下存在線性關系，由此為計算潤滑油黏度提供了依據。
( 3) 在試驗條件范圍內，速度較大、載荷較小的工況下，膜厚與黏度之間在雙對數坐標系下表現出更好的線性關系。
|
