1 引 言
黏度，又稱黏滯系數或內摩擦系數。定性來說，黏度是用來表征流體抵抗剪切變形的能力; 定量來說，黏度是剪切應力與剪切速率的比值。作為流體的一種固有屬性，黏度能夠直接反映不同流體的特性，是表征流體動壓潤滑性能的重要參數之一。作為評價油品的重要物理指標，黏度的變化會影響潤滑油功能的實現: 黏度是決定油膜厚度及影響系統摩擦力的重要因素，它直接影響機械的磨損程度、摩擦表面失效、摩擦功率損失以及工作效率等。如果黏度過小，會導致潤滑油的成膜能力降低，油膜的承載能力下降，使機器的磨損程度增大;如果黏度過大，會導致潤滑油流動速度緩慢，冷卻效果也會受到影響，而且黏度增大還會增加摩擦消耗的功率。
由于黏度受環境溫度、壓力等因素的影響較大( 黏度隨潤滑液體溫度的升高而減小，隨壓力的增加而增大) ，要實現潤滑油的良好功能，同時避免因潤滑油黏度變化帶來的摩擦、磨損問題，測定特定工況條件下的黏度對潤滑油潤滑特性影響的研究更具有指導意義。
對于潤滑油黏度的測量，研究者進行了大量、系統的工作［1］，發展了許多比較成熟的方法，如毛細管法、旋轉法、落球法等［2-4］。但這些黏度測量方法均存在著各自的局限性，只能在特定的工況條件下才能測定流體黏度，而且其工作條件均不是流體動壓條件。也就是說，這些測定方法均無法測定潤滑油實際工作條件下的真實黏度。
在流體動壓潤滑條件下，黏度是油膜厚度的函數［5］，也是決定油膜厚度的重要因素。筆者所在實驗室自主設計了面接觸滑塊軸承潤滑油膜光學測量系統，其原理是在一定載荷下以靜止的微型滑塊平面和旋轉的光學透明圓盤平面形成流體動壓潤滑油膜，利用光干涉法對潤滑油膜的厚度值進行測量。本文基于實驗室自主開發的試驗臺，提出了一種在流體動壓潤滑條件下，測量潤滑油黏度的方法。該方法在測量油膜厚度的同時，可以間接得出潤滑油的黏度。與傳統的黏度測量方法相比，該方法的適用工況是在流體動壓條件下，更接近機械的實際工作條件，可以為潤滑油的深入研究提供指導。
2. 試驗設備

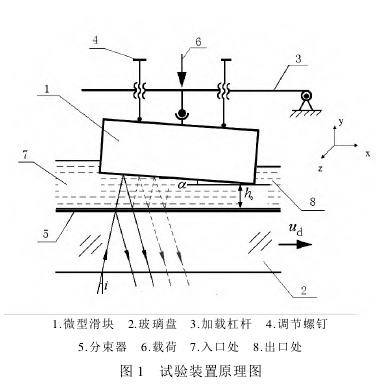

所用試驗裝置為實驗室自主開發的光干涉面接觸油膜厚度測量裝置，其油膜厚度測量系統的原理圖如圖 1 所示。
微型滑塊面接觸測量系統在一定載荷條件下，以靜止的微型滑塊平面和旋轉的光學透明圓盤平面形成面接觸摩擦副［6］。測量時滑塊固定，潤滑副通過加載杠桿施加 4N 的載荷，波長為 650nm 的紅光經玻璃盤下部的同軸照明設備輸入顯微鏡照射在微型滑塊和玻璃盤形成的楔形間隙上，形成干涉圖像，滑塊傾角以楔形間隙形成的干涉條紋數表，通過調節 8 顆調節螺釘調整干涉條紋數目［7］�；瑝K傾角可由式( 1) 得出，光學透明圓盤以給定速度轉動，使之與滑塊之間形成動壓潤滑油膜( 其最小膜厚 h0位于出口處) 。通過記錄透明圓盤啟動或停止過程中干涉圖像中一點的光強變化，即可推算出 h0［8］。
式中，λ 為 650nm 的紅光波長; N 為 10 條干涉條紋數; 采用阿貝折射儀測得潤滑介質的折射率 n為 1．447; B 為滑塊寬度 4mm; 滑塊傾角 α 為 5．6×10－4rad。
|
