1. 引 言
公司對鋁法蘭在裝配過程中出現(xiàn)了斷裂情況，該法蘭材質是 ZAl Si7Mg。為了查明斷裂原因，對法蘭進行了失效分析。
2 斷口檢測
2.1 斷口宏觀檢測

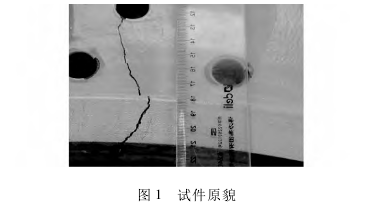

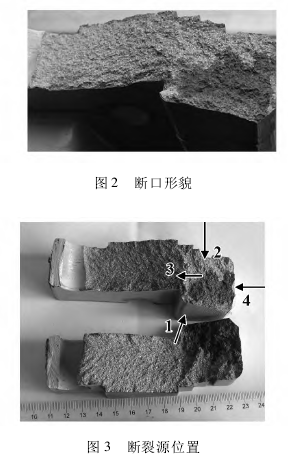

試件原貌見圖 1，取樣前斷口形貌如圖 2 所示，裂紋最寬的凸臺表面恰好是斷裂源位置( 見圖 3 中箭頭 1) ，開放射狀花樣沿凸臺周向擴展，斷面呈黑灰色，可能為氧化或污染色，是早期開裂的陳舊斷口。新鮮斷口呈亮灰色，可分為 3 個部分: ( 1) 由早期開裂斷口繼續(xù)向法蘭厚度方向擴展至另一表面( 見圖 3 中箭頭 2) ; ( 2) 沿徑向擴展至一螺栓孔處( 見圖 3 中箭頭 3) ; ( 3) 在早期開裂部位的側表面可見細密新鮮斷口( 見圖 3 中箭頭 4) 。斷口較齊，放射狀花樣明顯，顯示脆性斷裂特征。
2. 2 斷口微觀檢測

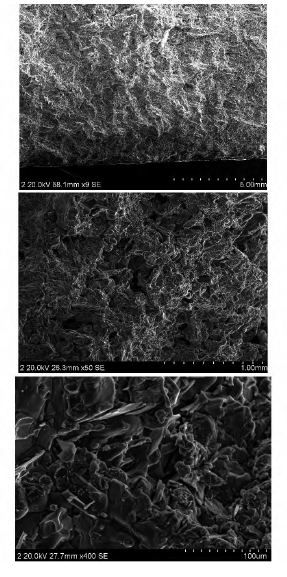

用掃描電鏡觀察了斷口的微觀形貌，結果如圖4 所示，斷口為組織特征明顯的脆性斷裂，斷面可見縮松缺陷。
|
