5.試驗數據處理方法
對試驗中測試的數據和結果，需要進行如下幾個方面的分析與處理，才能指導設計。
（１）試 驗 結 果 有 效 性 確 認。對 試 驗 的 實 施 方案、試驗全過程、試驗件、試驗數據和結果等都應進行有效性確認。
（２）試驗數據的分析處理。應分析處理的試驗數據包括應變測量數據、位移測量數據、試驗件變形和破壞記錄等。
（３）試驗數據的保持和積累。對于不合理和分散性太大的數據應該剔除，但 必 須 加 以保 留 和積累，以備以后查用。
5.1高溫應變修正方法
常溫應變測量體現出所見即所得的思想，而由于現有的高溫應變片設計上的不足，無法直接得到高溫應變數據，因此必須進行必要的修正，現給出具體的修正方法，以得出真實的高溫應變值。（１）導線電阻修正高溫應變測量時，高溫導線常用電阻合金，其電阻值較大，２ｍ 長的高溫導線的電阻可達幾個歐姆，應按照下述公式進行導線電阻修正。
式中，ε１Ｌ為經導線電阻修正后的應變讀數，με；ε儀 為應變計原始指示應變讀數，
με；Ｒ 為應變計電阻值，Ω；ＲＬ為導線電阻，Ω。
對于用兩根導線的情形，ＲＬ是兩根導線的總電阻。對于三線法，ＲＬ是一根導線的電阻。
（２）熱輸出修正
根據試驗件測點的實際溫度，按照事先已測定的熱輸出曲線，查出對應溫度的熱輸出值，從經導線電阻 修 正 后 的 應 變 讀 數ε１Ｌ 中 扣 除，采 用 下 式修正：
ε２Ｌ＝ε１Ｌ－εＴ （２）
式中，ε２Ｌ是熱輸出修正后的應變讀數。
（3）靈敏系數修正
根據測點實際溫度，按照已知高溫應變計靈敏系數 ＫＴ隨溫度變化曲線，用下式修正：
ε＝（Ｋ儀 ×ε２Ｌ）／ＫＴ（３）
式中，ε
為經靈敏系數修正后的實際應變，με；ＫＴ 為實際溫度Ｔ 時應變計的靈敏系數；Ｋ
儀 為高溫應變測量時應變儀靈敏系數。
一般設置為應變計的室溫靈敏系數，測量過程中，Ｋ儀 固定不變。經過以上３項修正后，得出實際應變值。
5.2位移測量法確定蒙皮失穩臨界值

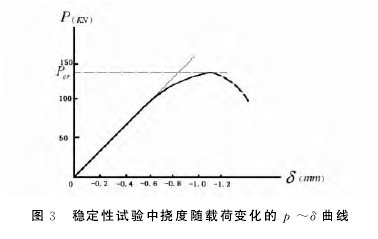

采用位移測量的方法也可以確定蒙皮／桁條的失穩臨界值。如圖３所示，一般按蒙皮屈曲波峰或波谷處的撓度和桁條的側向位移δ隨載荷Ｐ 變化的曲線，確定蒙皮和桁條的失穩臨界值Ｐｃｒ。
5.3通過位移計進行屈曲預估
單應變計的力／剛度法是由Ｊｏｎｅｓ和 Ｇｒｅｅｎ提出的一種已被采用的屈曲預估技術，已經用于預估壁板的屈曲載荷。某試驗需要采用單應變計的力／剛度法來確定局部彎曲應變。單應變計的力／剛度法將應變計的輸出分為兩部分：線性響應和非線性響應。

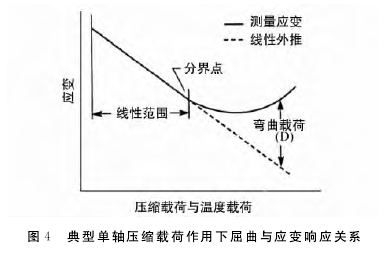

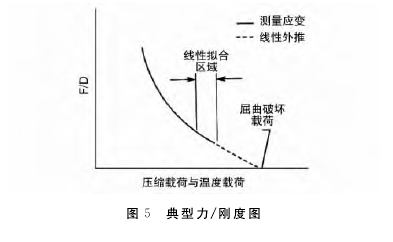

圖４給出典型的單軸壓縮載荷作用下屈曲與應變計響應關系，當壁板開始彎曲時，應變計響應的線性段結束，之后為非線性響應。單應變計法利用應變計的線性響應來確定非線性響應部分的彎曲應變。通過線性部分?jǐn)M合出一條直線，沿彎曲開始點外推，假設應變計繼續線性響應，應變計輸出將沿虛線進行。在外推段，對應各外推點，可以根據測量應變與線性外推應變的差值計算彎曲應變 Ｄ，計算得到的彎曲應變可用于繪制力／剛度圖。圖５給出典型的力／剛度圖，該圖中 Ｆ／Ｄ 為Ｆ的函數（這里Ｆ 為壓縮載荷），Ｄ 為圖４中對應的彎曲應變。曲線向下延伸與 Ｆ軸的交點即為臨界屈曲載荷。通過在 Ｆ／Ｄ 曲線靠近下端部分選擇一個線性擬合區域，該直線可以向下外推至力坐標軸，從而得到屈曲破壞載荷。擬合區通常在 Ｆ／Ｄ 曲線底部并依賴于判斷、經驗及假設曲線與力軸交點之前載荷路徑和模態不變。該技術預估的臨界屈曲載荷為一階模態的彈性屈曲載荷。
|
