2. 2 氣動平推楔形夾具傳動機構

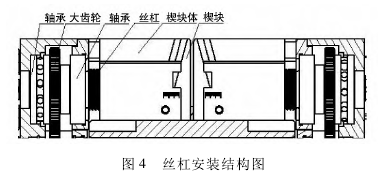

由于氣動平推楔形夾具在夾緊試樣的過程中是兩個楔塊分別在左右兩端同時相向低速運動，以實現對試樣的夾緊，因此在兩根絲杠上分別固接尺寸規格相同的兩個大齒輪，兩個大齒輪又分別與兩個同軸的小齒輪嚙合，小齒輪的齒輪軸通過帶輪及同步帶與氣動馬達相連。絲杠由可以承受絲杠傳遞的軸向和徑向作用力的軸承來支撐，如圖 4 所示，且絲杠的導程和頭數應相等，并且旋向相反，保證運動速度和位移相同，運動方向相反，由此可以使試樣在被施加夾緊力之后，在夾緊力方向上幾何中心不變，使夾緊精度提高，保證試驗結果的準確性。
傳動機構包括小帶輪、同步帶、大帶輪、齒輪軸、小齒輪、大齒輪等組件，如圖 2 所示。小帶輪固定在氣動馬達輸出軸上，并通過同步皮帶與大帶輪連接。大帶輪與兩根同軸的齒輪軸連接，并傳遞動力。齒輪軸上固定有小齒輪，小齒輪與固定在絲杠上的大齒輪相嚙合，絲杠前端與楔塊體連接，楔塊體前端為楔形結構，并與楔塊連接。試驗時，氣源驅動氣動馬達轉動，氣動馬達帶動小帶輪轉動，通過同步皮帶與大帶輪帶動齒輪軸轉動，進而通過齒輪配合帶動絲杠轉動，絲杠轉動使其前端楔塊體(絲母)前后移動，最后帶動楔塊前后移動，實現試樣的夾緊與放松。
2. 3 夾具體

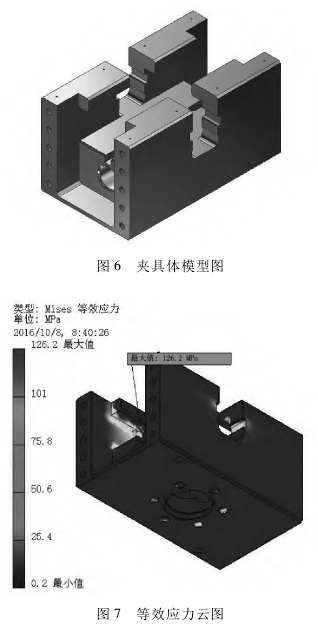

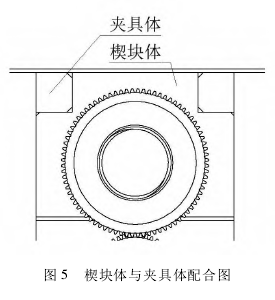

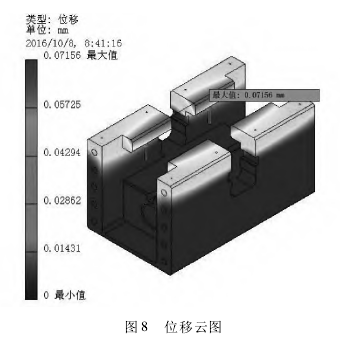

在對夾具的結構進行設計之后，需要用一個外罩把驅動系統、傳動機構及夾緊裝置連接、固定、組合起來，這個外罩稱之為夾具體。由于楔塊體前端為楔形結構，試樣進行拉伸試驗時楔塊體受力，故此處的夾具體與楔塊體要配合加工，確保夾具體與楔塊體之間微小間隙配合運動，如圖 5 所示，以防楔塊體受力過大使絲杠出現彎曲變形。以最大拉伸力為 100kN 的試驗機夾具為例，可定性地設計出一個夾具體的理論模型，如圖 6 所示�？紤]到夾具體的安全性、經濟性等各方面的因素，夾具體的材料選用鍛造 40Cr 合金結構鋼，經調質處理后使用。對夾具體模型進行靜力學分析，固定夾具體與法蘭連接螺紋孔，在夾具體臺肩面上施加力載荷 F= 100kN，結果如圖 7、圖 8 所示。從圖中可以看出，夾具體最大應力 126． 2MPa，
最大應力發生在臺肩根部，遠低于夾具體材料的最大 許 用 應 力，滿 足 強 度 要 求。 最 大 變 形 為0. 07156mm，發生在臺肩頂部，滿足剛度要求。由此可見，夾具體能夠滿足夾具的正常工作要求。
勞動強度低及斜楔式夾具初始夾緊力小，夾持力可以隨著試樣所受拉伸力的增大而增大，能有效避免試樣打滑及平推夾具夾持范圍大，不必因試樣尺寸系列變化大而頻繁更換楔塊，楔塊對試樣平移夾緊沒有任何軸向附加力等諸多優點，因此，采用氣動平推楔形夾具可以使拉伸試驗機性能邁上一個新的臺階。同時，氣動平推楔形夾具可以進一步實現夾緊過程的自動化，增強可控性，為進一步實現材料拉伸試驗的全自動化奠定堅實的基礎。 |
