1.氣動夾具分析

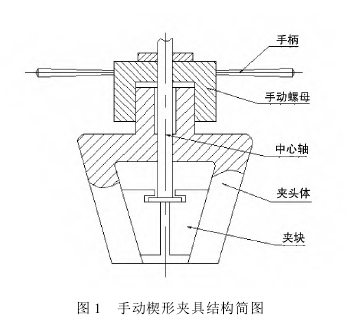

在金屬材料拉伸力學性能測試時，準確的試驗數據和試驗結果取決于夾具對試樣可靠的夾持方式［1］。為實現夾具夾持牢靠、減小夾塊與試樣打滑，拉伸試驗中廣泛使用斜楔式夾緊方式，利用斜面移動時所產生的推力實現夾緊試樣，圖 1 所示為手動式楔形夾具結構簡圖。手動楔形夾具具有初始夾緊力小、夾持力隨著試樣所受拉伸力的增加而增大的特點，能有效避免試樣打滑現象，故在材料拉伸試驗中得到廣泛應用［2］。在手動式楔形夾具夾持試樣過程中，對夾塊施加一個軸向推力，在此推力的作用下，夾塊沿軸向運動，進而對試樣施加夾緊力。手動式楔形夾具通過夾塊上下運動來調整試樣安裝空間，調整范圍小，試樣尺寸系列差別較大時需頻繁更換夾塊。同時，夾塊軸向運動夾緊試樣時，會對試樣產生一個軸向附加力，使試樣在試驗開始之前就承受外力，這影響了試驗數據的準確性。隨著試樣材料以及
試驗方法的不同，影響程度也不相同，但嚴重時，附加軸向力能夠?qū)υ嚇觾?nèi)部組織結構造成破壞，使試驗數據不準確，對試驗結果的危害非常大［3］。而且，這種手動式楔形夾具夾緊緩慢，影響生產效率。本文對材料試驗機手動楔形夾具的不足進行分析，研制出一種氣動平推式楔形夾具。
2. 氣動平推楔形夾具結構
氣動平推楔形夾具夾緊機構仍然采用楔形結構，繼承了斜楔式夾具夾持力可以隨著試樣所受拉伸力的增加而增大，能有效避免試樣打滑，對試樣實施夾緊可靠的特點。在夾緊方式上，

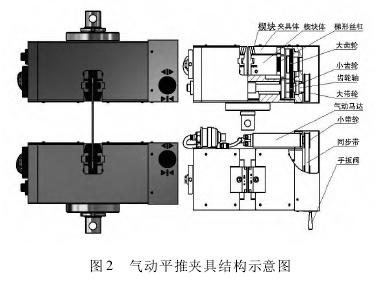

氣動平推式楔形夾具對試樣平移夾緊，操作簡單方便。相比楔形夾具，夾持范圍大，而且楔塊對試樣平移夾緊沒有軸向附加力，結構示意圖如圖 2 所示。
將此夾具應用在拉伸試驗機上，在拉伸試驗中，首先將試件夾緊在上夾頭內，再將下夾頭移動到試驗機合適的位置，然后夾緊試件下端［4］，最后施加試驗力，完成拉伸試驗。該夾具主要包括驅動單元、傳動機構、夾緊機構及夾具體等零部件。夾緊力由驅動單元即氣動馬達提供，傳動機構及夾緊機構在夾具體內對稱布置，將驅動單元與夾緊機構通過傳動機構相連，將動力傳遞給夾緊機構，使夾緊機構在夾具體內分別向中間或兩端平移運動，實現試樣的夾緊與放松。
2. 1 氣動平推楔形夾具夾緊機構

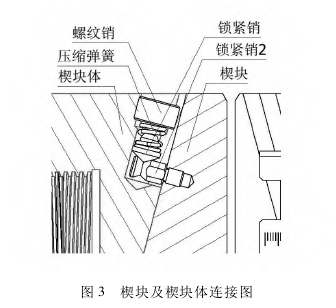

氣動平推楔形夾具夾緊機構包括楔塊及楔塊體，楔塊通過定位銷、鎖緊銷、鎖緊銷 2、螺紋銷及壓縮彈簧緊貼在楔塊體上，如圖 3 所示。楔塊體上開槽，螺紋銷、壓縮彈簧、鎖緊銷及鎖緊銷 2 均順序布置在槽內，螺紋銷與壓縮彈簧、壓縮彈簧與鎖緊銷之間面接觸，并且確保鎖緊銷與螺紋銷之間不接觸，保留足夠間隙，以緩沖試樣斷裂瞬間夾塊受到的沖擊。鎖緊銷及鎖緊銷 2 之間錐面接觸，鎖緊銷2 與楔塊螺紋連接，螺紋銷與楔塊體螺紋連接。試驗時，通過旋緊螺紋銷推動壓縮彈簧，進一步推動鎖緊銷壓緊鎖緊銷 2，使楔塊緊貼在楔塊體上。
為實現氣動平推楔形夾具平移夾緊功能，并確保夾緊裝置能在傳遞較大的夾緊力時不至發生破壞，必須找到一種高剛度、且可將旋轉運動轉換為直線運動的元件來將力傳遞到夾塊上。由于試樣在被夾緊的過程中兩端夾塊相向運動所需的直線位移很小，因此該元件應具有在短距離直線運動中可保持高精度的特點。為了避免夾緊過程中夾緊速度過快對試樣產生的沖擊，因此該元件還應具有保持低速傳動的能力。另外，氣動平推楔形夾具夾緊試樣后，氣動馬達停止旋轉，所以該元件還應具有自鎖的能力，使試樣在進行拉伸試驗時，始終保持夾緊的狀態。基于以上原因，本文采用梯形絲杠螺母副作為夾緊裝置的傳動元件，通過此傳動元件
將傳動機構傳遞過來的力和運動傳遞給夾塊，實現對試樣的夾緊與放松。
|
