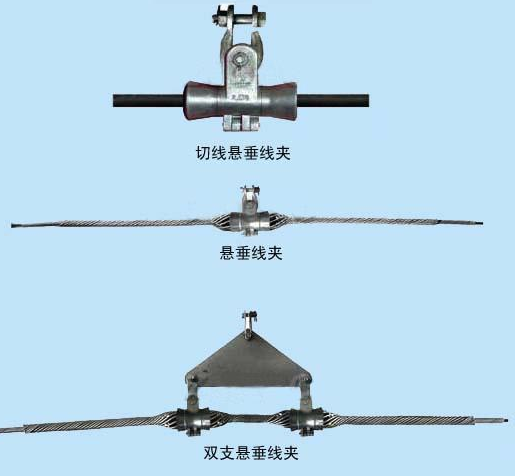

微機控制電液伺服臥式拉力測控系統用于測試電力金具線夾吊桿等金具的力學性能測試:

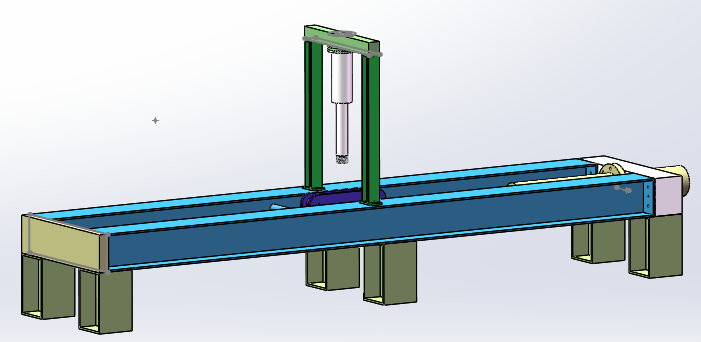

機架整體鋼板焊接框架結構：
500kN單出桿雙作用伺服油缸安裝與油缸座內，通過負荷傳感器連接于移動橫梁上，由移動橫梁、油缸、兩拉桿及前拉頭座組成施加試驗力反向架，在加力框架內安裝有可移動后拉頭座，前后拉頭座分別連接試樣，并通過油缸帶動反力架給試樣施加試驗力，根據試樣規格長度可有級調整移動拉頭座位置，用于調整拉伸空間，采用竄銷式聯接試樣，油路采用流量控制閥自適應伺服控制試驗過程，高精度負荷傳感器測力，計算機屏幕顯示試驗力及試驗曲線，按試驗方法的要求自動處理試驗數據，本機適用于鋼絲繩、卸扣、吊索等柔性試樣進行拉伸及破斷試驗力。

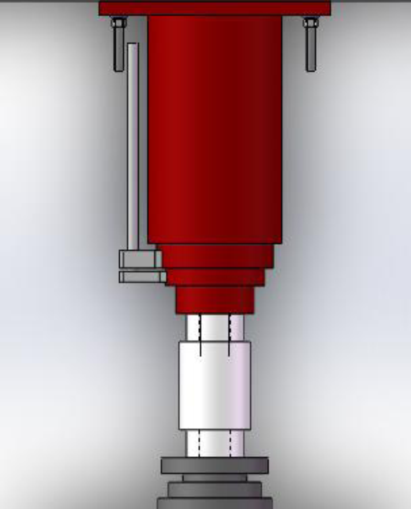

200KN拉力油缸固定在主體框架上面，配置拉力傳感器和位移傳感器，提供對金具的垂向加載，該結構可以采用雙輸出結構，實現垂向加載的往返疲勞實驗。

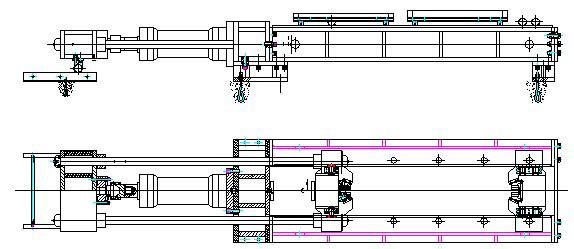

主機部分主要由油缸座、500Kn雙作用單出桿油缸、移動橫梁、拉桿、油缸座、兩側框架及前后拉頭座及高精度負荷傳感器等部件組成。油缸座、框架采用鋼板焊接結構，移動橫梁和前后拉頭座采用整體鑄鋼結構油缸座、框架及后拉頭座形成受力框架。前后拉頭座、調節橫梁裝有穿銷拉頭附具，分別滿足鋼絲繩、吊帶、卸扣、包扎帶、鎖具、汽車配件等試樣聯接拉頭附具的兩端，單出桿雙作用低摩擦活塞缸在液壓油的作用下帶動移動橫梁運動，從而將試驗力施加到試樣上。后拉頭座與受力框架之間采用上下手動插銷聯接，用于有級調整試驗空間，計算機通過控制比例伺服閥來實現試驗的自動控制試樣拉伸試驗。
|
